小形空気圧シリンダ 10Z-3シリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 8,514円～82,558円特別価格
- 税込単価
- 9,365円～90,814円特別価格
バンド式小形スイッチを採用してさらにコンパクト化。【特長】・ステンレスチューブ...
詳細情報を確認するご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
未確定：候補が17,740型番あります。
商品情報
製品仕様
シリンダ仕様
| 構造 | 複動形/片ロッド | 単動形（スプリングリターン形） | |
|---|---|---|---|
| 種類 | 標準形・スイッチセット | 標準形・スイッチセット | |
| 形式 | 10Z-3 | 10Z-3SR | |
| シリンダ内径（mm） | Φ12・Φ16 | ||
| 使用流体 | 空気 | ||
| 給油 | 不要 | ||
| 使用圧力範囲 | 0.07～1MPa | 0.15～1MPa | |
| 耐圧力 | 1.5MPa | ||
| 使用速度範囲 | 50～500mm/s（注） | ||
| 使用温度範囲 | -10～+70℃（但し、凍結なきこと） | ||
| クッション機構 | クッションパッド付 | ||
| ねじ公差 | JIS 6g/6H | ||
| ストローク長さの許容差 | 200mm以下（0～+1.0） | ||
| 支持形式 | 基本形 | SD・SD/B付・LB・LS・FA・FB | |
| クレビスカット形 | SK・LK・FK | ||
| 後ポート形 | SP・LP・FP | ||
| 関連部品 | 先端金具 | 1山球面軸受付（S先）・2山ピン付（Y先） | |
（注）
中間位置にスイッチを設定するときは、負荷リレーなどの応答速度との関係上、シリンダ最大速度を300mm/s以内としてください。
シリンダ仕様/スタンダード
| 構造 | 複動形/片ロッド | 複動形/両ロッド | 単動形 （スプリングリターン） | 単動形 （スプリングプッシュ） | ||
|---|---|---|---|---|---|---|
| 種類 | 標準形・スイッチセット | バルセット・SVセット | 標準形・スイッチセット | 標準形・スイッチセット | 標準形・スイッチセット | |
| シリーズ | 10Z-3 | 10Z-3V2 | 10Z-3D | 10Z-3SR | 10Z-3SH | |
| シリンダ内径（mm） | Φ20・Φ25・Φ32・Φ40・Φ50・Φ63 | Φ20・Φ25・Φ32・Φ40 | Φ20・Φ25・Φ32・Φ40・Φ50・Φ63 | Φ20・Φ25・Φ32・Φ40 | ||
| 使用流体 | 空気 | |||||
| 給油 | 不要 | |||||
| 使用圧力範囲 | 0.05～1MPa（Φ20～Φ40） 0.02～1MPa（Φ50・Φ63） | 0.15～1MPa | 0.05～1MPa（Φ20～Φ40） 0.02～1MPa（Φ50・Φ63） | 0.15～1MPa | ||
| 耐圧力 | 1.5MPa | |||||
| 注1）使用速度範囲 | 20～700mm/s | 20～500mm/s | 50～700mm/s（Φ20～Φ40） 20～700mm/s（Φ50～Φ63） | 50～700mm/s | ||
| 注2）使用温度範囲 | -10～+70℃ | -10～+50℃ | -10～+70℃ | -10～+70℃ | ||
| クッション機構 | 標準：クッションパッド付（Φ20～Φ40）、両側クッション付（Φ50・Φ63）準標準：クッション付（一部機種のみ） | |||||
| ねじ公差 | JIS 6g/6H | |||||
| ストローク長さの許容差 | 250mm以下（0～+1.0）、251～900mm（0～+1.5） | |||||
| 支持金具 | 基本形 | SD・SD/B付（Φ20～Φ40のみ）・LS（Φ20・Φ25のみ）・LB・FA・FB・TA・TA/B付・TB・TB/B付・CA（Φ50・Φ63のみ） | SD・LC・FA・ TA・TA/B付・ TC・TC/B付・ AD・BD | SD・LB・FA・ TA・TA/B付・ AD・BD | SD・SD/B付・LS（Φ20・Φ25のみ）・ LB・FA・FB・TA・TA/B付・ TB・TB/B付 | |
| クレビスカット形 | SK・LK（Φ20・Φ25のみ）・FK・TK・TK/B付・AD・BD | - | - | SK・LK（Φ20・Φ25のみ）・ FK・TK・TK/B付・AD・BD | ||
| 後ポート形 | SP・LP（Φ20・Φ25のみ）・FP・TP・TP/B付・AP・BP | - | - | SP・LP（Φ20・Φ25のみ）・FP・TP・TP/B付・AP・BP | - | |
| 関連部品 | 防塵カバー | ナイロンターポリン | ||||
| 先端金具 | 1山（T先：Φ50、Φ63のみ）、1山球面軸受付（S先）・2山ピン付（Y先）・Fジョイント（F先） | |||||
注1）
- 中間位置にスイッチを設定する場合は、負荷リレーなどの応答速度との関係上、シリンダ最大速度を300mm/s以内としてください。
注2）
- 使用温度範囲については、凍結しない状態で使用してください。
- 複動形片ロッド以外及び一部支持形式は準標準対応となります。
単動形シリンダのスプリング力
単位：N
| 内径 | スプリング力 | ストロークmm | ||
|---|---|---|---|---|
| 15 | 25 | 50 | ||
| Φ12 | 初荷重 | 8.34 | 7.37 | 4.94 |
| 終荷重 | 9.81 | |||
| Φ16 | 初荷重 | 10.28 | 9.32 | 6.88 |
| 終荷重 | 11.76 | |||

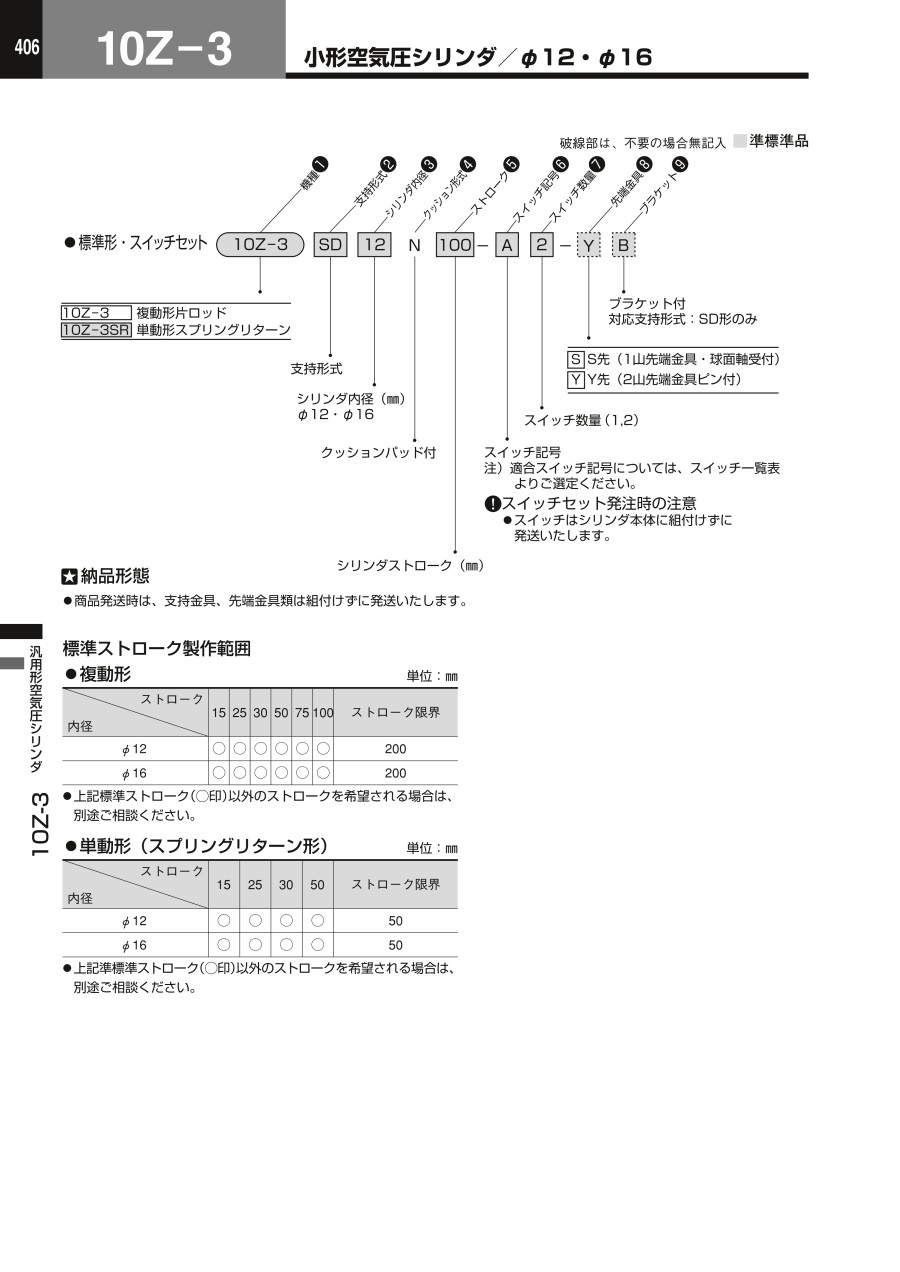

標準ストローク製作範囲
複動形
単位：mm
| 内径 | ストローク | ||||||
|---|---|---|---|---|---|---|---|
| 15 | 25 | 30 | 50 | 75 | 100 | ストローク限界 | |
| Φ12 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | 200 |
| Φ16 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | 200 |
単動形（スプリングリターン形）
単位：mm
| 内径 | ストローク | ||||
|---|---|---|---|---|---|
| 15 | 25 | 30 | 50 | ストローク限界 | |
| Φ12 | ◯ | ◯ | ◯ | ◯ | 50 |
| Φ16 | ◯ | ◯ | ◯ | ◯ | 50 |
構造：複動形片ロッド
機種：標準形スイッチセット10Z-3
単位：mm
| 内径 | シリンダストローク（mm） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 25 | 30 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ストローク 限界 | |
| Φ20 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | 900 |
| Φ25 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | 900 |
| Φ32 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | 900 |
| Φ40 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | 900 |
| Φ50 | - | ◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | 900 |
| Φ63 | - | ◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | 900 |
スイッチセットについては、スイッチ取付可能最小シリンダストローク表を参照してください。
内径：Φ12・Φ16 支持形式
内径：Φ20・Φ25・Φ32・Φ40・Φ50・Φ63 支持形式
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,269円 ( 10,196円 ) | 9日目 |
16,189円 ( 17,808円 ) | 9日目 |
21,678円19,510円 ( 21,461円 ) | 9日目 |
16,175円 ( 17,793円 ) | 9日目 |
18,252円16,791円 ( 18,470円 ) | 9日目 |
19,651円18,078円 ( 19,886円 ) | 13日目 |
25,876円23,288円 ( 25,617円 ) | 9日目 |
29,602円26,641円 ( 29,305円 ) | 13日目 |
21,929円20,174円 ( 22,191円 ) | 13日目 |
23,340円21,006円 ( 23,107円 ) | 13日目 |
21,929円20,174円 ( 22,191円 ) | 13日目 |
23,340円21,006円 ( 23,107円 ) | 13日目 |
9,269円 ( 10,196円 ) | 9日目 |
16,189円 ( 17,808円 ) | 9日目 |
21,678円19,510円 ( 21,461円 ) | 9日目 |
16,175円 ( 17,793円 ) | 9日目 |
20,907円19,234円 ( 21,157円 ) | 13日目 |
22,529円20,276円 ( 22,304円 ) | 13日目 |
21,929円20,174円 ( 22,191円 ) | 13日目 |
23,340円21,006円 ( 23,107円 ) | 13日目 |
18,252円16,791円 ( 18,470円 ) | 9日目 |
19,651円18,078円 ( 19,886円 ) | 13日目 |
25,876円23,288円 ( 25,617円 ) | 9日目 |
29,602円26,641円 ( 29,305円 ) | 13日目 |
21,929円20,174円 ( 22,191円 ) | 13日目 |
23,340円21,006円 ( 23,107円 ) | 13日目 |
21,929円20,174円 ( 22,191円 ) | 13日目 |
23,340円21,006円 ( 23,107円 ) | 13日目 |
9,378円 ( 10,316円 ) | 9日目 |
16,300円 ( 17,930円 ) | 9日目 |
22,011円19,809円 ( 21,790円 ) | 9日目 |
16,382円 ( 18,020円 ) | 13日目 |
21,015円19,333円 ( 21,266円 ) | 13日目 |
22,639円20,375円 ( 22,413円 ) | 13日目 |
22,040円19,836円 ( 21,820円 ) | 13日目 |
23,451円21,105円 ( 23,216円 ) | 13日目 |
18,359円16,890円 ( 18,579円 ) | 13日目 |
19,762円18,181円 ( 19,999円 ) | 13日目 |
26,239円23,615円 ( 25,977円 ) | 13日目 |
29,994円26,994円 ( 29,693円 ) | 13日目 |
22,040円19,836円 ( 21,820円 ) | 13日目 |
23,451円21,105円 ( 23,216円 ) | 13日目 |
22,040円19,836円 ( 21,820円 ) | 13日目 |
23,451円21,105円 ( 23,216円 ) | 13日目 |
9,517円 ( 10,469円 ) | 11日目 |
16,709円 ( 18,380円 ) | 9日目 |
22,666円20,399円 ( 22,439円 ) | 9日目 |
16,807円 ( 18,488円 ) | 13日目 |
21,422円19,708円 ( 21,679円 ) | 13日目 |
23,045円20,740円 ( 22,814円 ) | 13日目 |
22,446円20,201円 ( 22,221円 ) | 13日目 |
23,857円21,471円 ( 23,618円 ) | 13日目 |
18,768円17,266円 ( 18,993円 ) | 13日目 |
20,169円18,555円 ( 20,411円 ) | 13日目 |
26,982円24,283円 ( 26,711円 ) | 13日目 |
20,170円18,556円 ( 20,412円 ) | 13日目 |
22,446円20,201円 ( 22,221円 ) | 13日目 |
23,857円21,471円 ( 23,618円 ) | 13日目 |
22,446円20,201円 ( 22,221円 ) | 13日目 |
23,857円21,471円 ( 23,618円 ) | 13日目 |
詳細情報
基本情報
バンド式小形スイッチを採用してさらにコンパクト化。
【特長】
・ステンレスチューブを採用することによりシンプルな外観になりました
・シリンダ本体にスイッチを取付けるだけでスイッチセットになるシステムアップ形です
・スイッチの取付方法は、バンド式タイプの採用により、簡単に取付けることができます
・最適な支持方法が選べるように、豊富な支持形式を用意いたしました
・スタンダードの内径Φ12～Φ32のピストンロッドにはステンレス（硬質クロームめっき付）を採用
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
