コガネイ

駆動機器標準 ペンシリンダシリーズ 片ロッド・両ロッド

駆動機器標準 ペンシリンダシリーズ 片ロッド・両ロッド
  • 数量スライド割引
この商品のFAQをみる（1件）
通常単価(税別)
3,893円～4,492円
税込単価
4,282円～4,941円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

薄型シリンダ Cシリーズ

コガネイ

薄型シリンダ Cシリーズ
4.5
通常価格(税別)： 2,772円 (税込価格：3,049円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

一般型 スリムシリンダ DA・DV・SAシリーズ

コガネイ

一般型 スリムシリンダ DA・DV・SAシリーズ
4.4
通常価格(税別)： 4,431円 (税込価格：4,874円)

通常出荷日：在庫品1日目

複動・単動形からストローク調整機構付まで全17バリエーションの一般型シリンダ。...

詳細情報を確認する

ご注意

  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
  • 注 : スピードコントローラ付シリンダの一部材質はニッケルめっきで対応。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が2型番あります。
数量：

商品情報

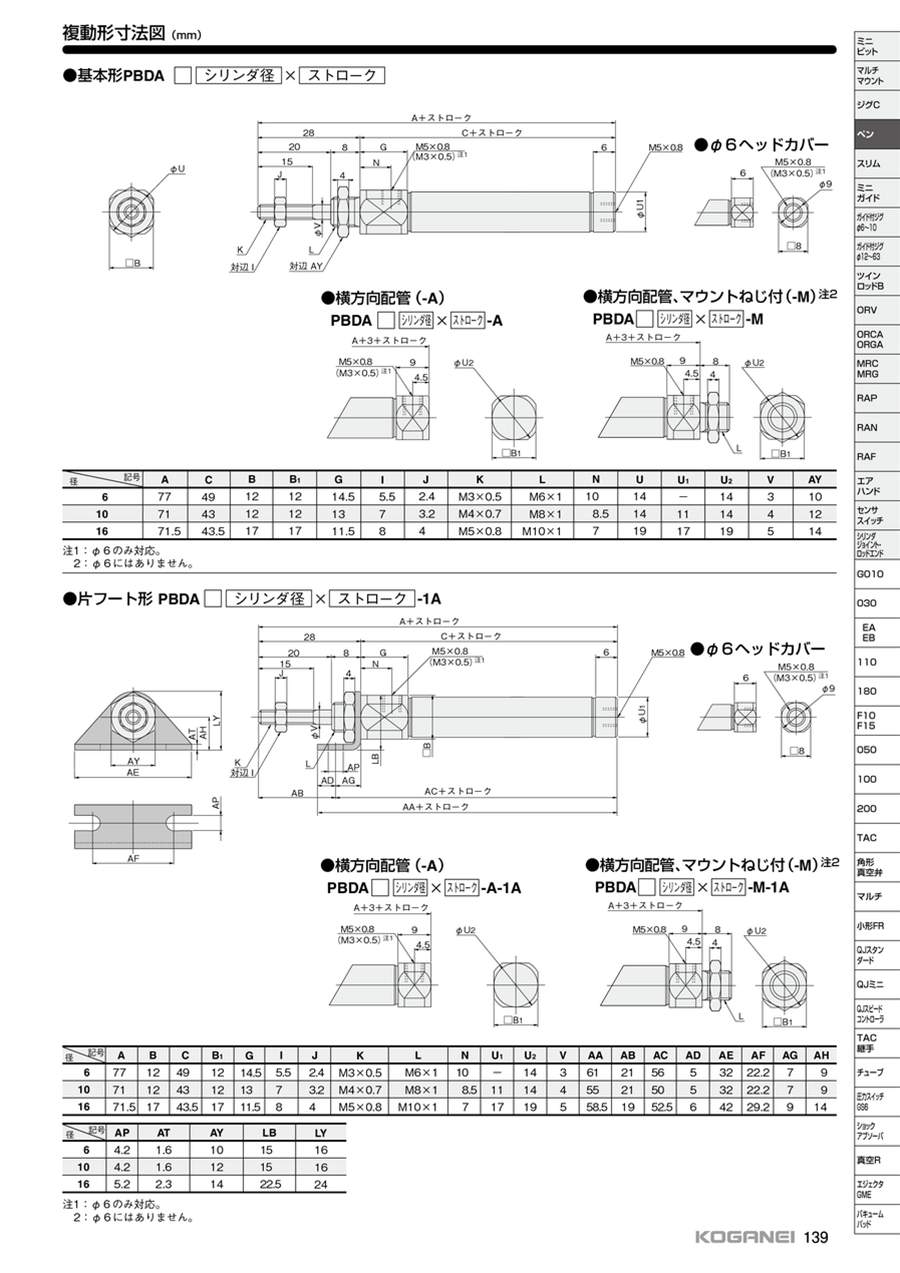

外形図

基本形PBDA シリンダ径×ストローク

基本形PBDA シリンダ径×ストローク

φ6（直径6mm）ヘッドカバー

φ6（直径6mm）ヘッドカバー

横方向配管

横方向配管

横方向配管、マウントねじ付

横方向配管、マウントねじ付

片フート形PBDA シリンダ径×ストローク-1A

片フート形PBDA シリンダ径×ストローク-1A

φ6（直径6mm）ヘッドカバー

φ6（直径6mm）ヘッドカバー

横方向配管PBDAシリンダ径×ストロークA-1A

横方向配管PBDAシリンダ径×ストロークA-1A

横方向配管、マウントねじ付 PBDAシリンダ径×ストローク-M-1A

横方向配管、マウントねじ付
PBDAシリンダ径×ストローク-M-1A

規格表

基本形PBDA

径記号
ACBB1GIJKLNUU1U2VAY
6774912814.55.52.4M3×0.5M6×11014-10.8310
10714312121373.2M4×0.7M8×18.5141114412
1671.543.5171711.584M5×0.8M10×17191719514

片フート形PBDA

径記号
ABCB1GIJKLNU1U2VAAABACADAEAFAGAH
6771249814.55.52.4M3×0.5M6×110-10.8361215653222.279
10711243121373.2M4×0.7M8×18.51114455215053222.279
1671.51743.51711.584M5×0.8M10×171719558.51952.564229.2914
径記号
APATAYLBLY
64.21.6101516
104.21.6121516
165.22.31422.524

商品特長詳細

小形で使い勝手の良さから､幅広い業種の生産ラインで使われている

開発秘話



お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数
  • 1
    • 型番
    PBDAS10X60
    PBSAS10X45

    ストローク L

    (mm)

    シリンダ内径 D

    (φ)

    シリンダ作動方式

    付加機能

    周囲温度

    (℃)

    付加機能標準シリンダ仕様

    ヘッドカバー仕様

    センサ仕様

    取付形式

    配管方向

    シリンダ仕様

    配管接続口

    		最小発注数量
    60
    10
    複動
    標準
    0～70
    -
    -
    あり
    基本形
    軸方向配管
    センサシリンダ
    M5×0.8
    1個
    45
    10
    [単動(押出し)] 単動(押出し)
    標準
    0～70
    -
    -
    あり
    基本形
    軸方向配管
    センサシリンダ
    M5×0.8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,492円
    ( 4,941円 )
    8日目
    3,893円
    ( 4,282円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    複動・単動形からストローク調整機構付まで全17バリエーションの一般型シリンダ。
    【特長】
    ・両エンドカバーを始めとする黄銅部品をアルミ系合金に変更して、従来品より30％以上の軽量化を実現した
    ・エンドカバーの形状を丸形から角形に変更して、スパナによる簡単取り付けを可能にした
    ・装置全体の省スペース化に最適な4mm角センサスイッチを採用
    ・本体寸法を短縮することにより、装置全体の省スペース化と小形化を実現
    ・ロッド軸受部は耐摩耗性に優れた特殊アルミ合金を採用
    ・従来よりもシリンダの耐久寿命を200％も向上
    ・銅系材質注を使用していないためブラウン管製造ライン等で使用
    【用途】
    ・あらゆる業界の空気圧機器や生産ラインに対応

    ご注意

    • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
    • 注 : スピードコントローラ付シリンダの一部材質はニッケルめっきで対応。
    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    駆動機器標準 ペンシリンダシリーズ 片ロッド・両ロッドのレビュー
    4.6平均満足度：4.65件のレビュー
    自社の自動機で試用していたものが　破損したための交換
    5
    満足度：5.02016/04/25
    交換ということもあり　使用していたからとなりますが、作動など全く問題なく使用できています。動きのも悪くないので安心です。...もっと読む
    1人が参考にしています。
    稼働中の機械部品交換
    5
    満足度：5.02020/11/05
    コストパフォーマンスに優れて、また従来と同様にスムーズな稼働をしてくれています。
    0人が参考にしています。
    機械
    4
    満足度：4.02020/10/27
    機械に付けるシリンダーとして購入しました。問題なく動作しています。いいと思います。
    0人が参考にしています。
    単動を利用し、ワークの定速移動に
    5
    満足度：5.02020/06/30
    単動を利用し、加工治具のステージの定速移動に使用しました。いい感じです。
    0人が参考にしています。
    設備内の破損したシリンダと交換
    4
    満足度：4.02016/10/12
    設備の修理として購入しました。 古い設備の為同じ規格の物がなく同等品の物としてこちらを選定しました。 シリンダの長さが短...もっと読む
    0人が参考にしています。
    5件全て見る

    よくあるご質問（FAQ）

    Q動作させるために、本体以外何を用意すれば良いか。
    A
    スピードコントローラ、チューブ、エアバルブ、継手等です。
