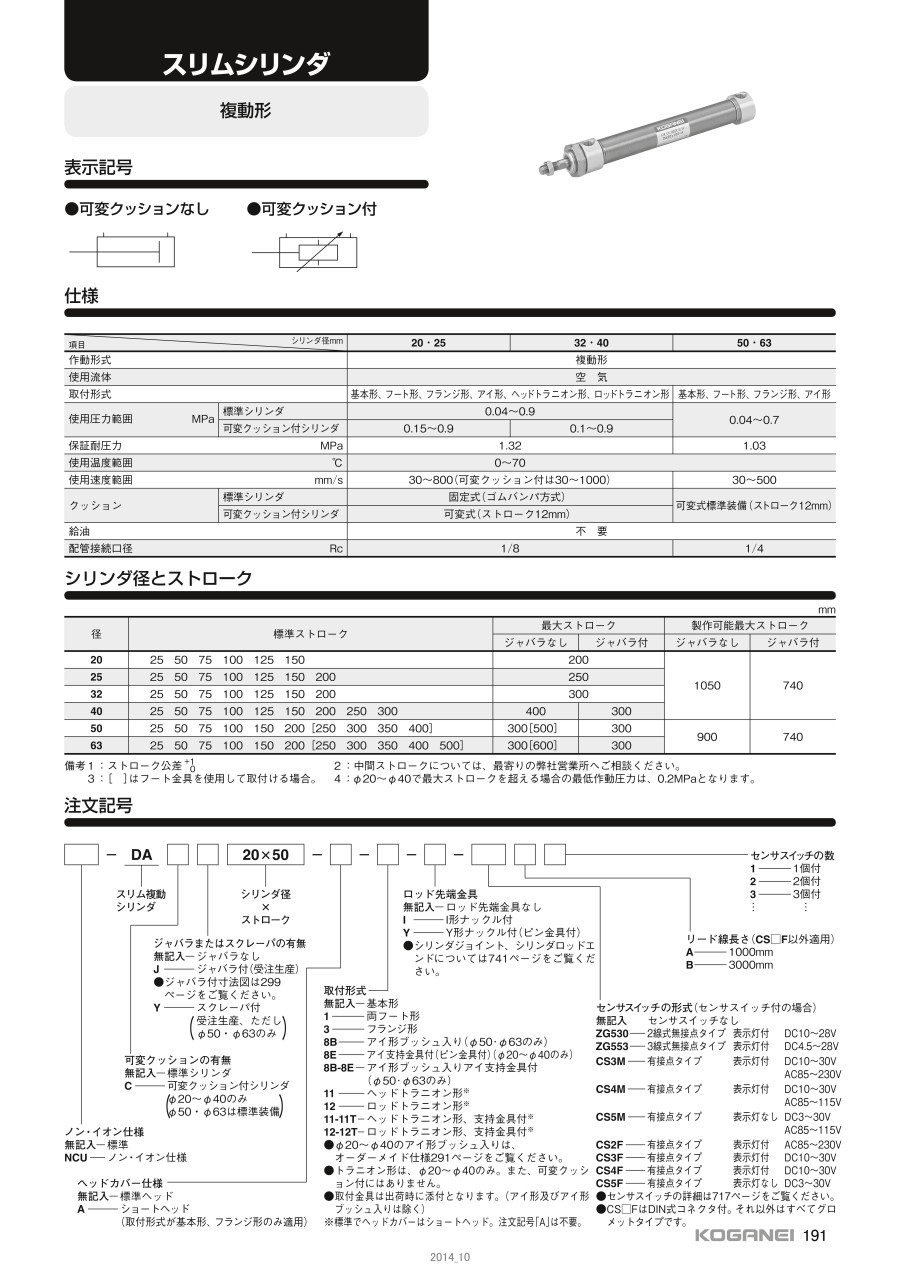

一般型 スリムシリンダ DA・DV・SAシリーズ【1～10個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,431円～301,443円特別価格
- 税込単価
- 4,874円～331,587円特別価格
Φ16～63（シリンダ径16～63mm）のスリムシリンダ。【特長】・ステンレス...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が84,069型番あります。
商品情報
外形図
基本形 DV シリンダ径× ストローク
フート形 DV シリンダ径 × ストローク -1
フランジ形 DV シリンダ径 × ストローク -3
ヘッド側トラニオン形 DV シリンダ径 × ストローク -11T
ロッド側トラニオン形 DV シリンダ径 × ストローク -12
基本形 DVL シリンダ径× ストローク
フート形 DVL シリンダ径 × ストローク -1
フランジ形 DVL シリンダ径 × ストローク -3
ヘッド側トラニオン形 DVL シリンダ径 × ストローク -11T
基本形 DA シリンダ径× ストローク
製品仕様
スリムバルパックシリンダ
標準ロッドシリンダ スクエアロッドシリンダの外観
製品仕様
| 項目 | シリンダ径 mm | |||||
|---|---|---|---|---|---|---|
| 20 | 25 | 32 | 40 | 40 | ||
| 取付電磁弁シリーズ | ||||||
| 062シリーズ | 125シリーズ | |||||
| 作動形式 | 複動形 | |||||
| 使用流体 | 空気 | |||||
| 取付形式 | 基本形、フート形、フランジ形、ロッドトラニオン形、ヘッドトラニオン形 | |||||
| 使用圧力範囲 | エアシリンダ | 0.04～0.9 | ||||
| MPa | スクエアロッドシリンダ （φ25・φ40のみ） | 0.1～0.9 | ||||
| 保証耐圧力 | MPa | 1.32 | ||||
| 使用温度範囲 | ℃ | 0～60 | ||||
| 使用速度範囲 | mm/s | 30～800 | 30～500 | 30～300 | 30～210 | 30～450 |
| スピードコントローラ | 排気絞り弁(両方向)標準装備 | |||||
| クッション | 固定式(ゴムバンパ方式) | |||||
| 給油 | 不要 | 要(タービン油1種〔ISO VG32〕相当品) | ||||
| 配管接続口径 | Rc | 1/4 | ||||
製品仕様
| 項目 | シリーズ | ||
|---|---|---|---|
| 062シリーズ | 125シリーズ | ||
| ソレノイド仕様 | |||
| シングル | シングル | ||
| 形式 | |||
| VPS062-4E1-70 | VPS125-4E1-70 | ||
| 作動形式 | 直接作動 | ||
| ポジション・ポート数 | 2ポジション・5ポート | ||
| 有効断面積 | mm2 | 1.8 | 3.5 |
| 配管接続口径 | Rc | 1/4 | |
| 給油 | 不要 | 要(タービン油1種〔ISO VG32〕相当品) | |
| 使用圧力範囲 | MPa | 0～0.9(ただし、電磁弁単体の場合) | |
| 保証耐圧力 | MPa | 1.32 | |
| 使用温度範囲 | ℃ | 0～60 | |
| 耐衝撃 m/s2 | 横方向 | 980.7 | |
| 軸方向 | 980.7 | ||
| 取付方向 | 自由 | ||
| 最高作動頻度 | Hz | 5 | |
製品仕様
| 項目 | 定格電圧 | ||||||
|---|---|---|---|---|---|---|---|
| AC100V | AC200V | DC24V | |||||
| 使用電圧範囲 | V | 90～110（100±10%） | 180～220（200±10%） | 21.6～26.4 （24±10%） | |||
| 電流値 (定格電圧印加時) | 周波数 | Hz | 50 | 60 | 50 | 60 | - |
| 電流値mA（r.m.s） | 140 | 130 | 70 | 65 | 400 | ||
| 絶縁抵抗 | MΩ | 100以上 | |||||
| 結線方式とリード線長さ | グロメット式：約300mm | ||||||
| リード線の色 | 黄・黒色 | 白・黒色 | 赤・黒色 | ||||
内部構造と各部名称
ピストンロッド、含油ブッシュ、ロッドパッキン、ロッドカバー、シリンダチューブ、バンパ、ピストン、マグネット、ピストンパッキン、ヘッドカバー
スクエアロッドシリンダ
スピードコントローラの取り扱い
調節ねじを締め込むと排出空気が絞られピストンスピードが遅くなる
通電引への変更要領
ナットと座金を外して、バルブをシリンダから引きぬき180°回転させて元の通りに組み付ける
規格表
基本形 DV シリンダ径× ストローク
| 取付電磁弁 | 径 | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 196 | 35 | 88 | 73 | 23 | 12 | 16 | 15 | 12 | 5 | M8×1 | M20×1.5 |
| 25 | 201 | 40 | 88 | 73 | 26 | 14 | 16 | 18 | 14 | 6 | M10×1.25 | M22×1.5 | |
| 32 | 206 | 45 | 88 | 73 | 31 | 14 | 16 | 23 | 14 | 6 | M10×1.25 | M27×2 | |
| 40 | 211 | 45 | 93 | 73 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 | |
| 125シリーズ | 40 | 221 | 45 | 93 | 83 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 |
| 取付電磁弁 | 径 | M | R | S | U | V | W | AR | AX | AY | AL |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 10 | 42 | 14.5 | 27 | 8 | 6 | 7.5 | 31.2 | 27 | 20 |
| 25 | 12 | 42 | 14.5 | 29 | 10 | 8 | 9.5 | 34.6 | 30 | 22 | |
| 32 | 12 | 42 | 14.5 | 35 | 12 | 10 | 9.5 | 41.6 | 36 | 27 | |
| 40 | 12 | 42 | 14.5 | 41.6 | 16 | 14 | 9.5 | 47.3 | 41 | 33 | |
| 125シリーズ | 40 | 12 | 46 | 16.5 | 41.6 | 16 | 14 | 9.5 | 47.3 | 41 | 33 |
フート形 DV シリンダ径 × ストローク -1
| 取付電磁弁 | 径 | A | B | C | D | E | F | G | H | I | J | K | R | S | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 196 | 35 | 88 | 73 | 23 | 12 | 16 | 15 | 12 | 5 | M 8×1 | 42 | 14.5 | 27 | 8 | 6 |
| 25 | 201 | 40 | 88 | 73 | 26 | 14 | 16 | 18 | 14 | 6 | M10×1.25 | 42 | 14.5 | 29 | 10 | 8 | |
| 32 | 206 | 45 | 88 | 73 | 31 | 14 | 16 | 23 | 14 | 6 | M10×1.25 | 42 | 14.5 | 35 | 12 | 10 | |
| 40 | 211 | 45 | 93 | 73 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | 42 | 14.5 | 41.6 | 16 | 14 | |
| 125シリーズ | 40 | 221 | 45 | 93 | 83 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | 46 | 16.5 | 41.6 | 16 | 14 |
| 取付電磁弁 | 径 | AA | AB | AC | AD | AE | AF | AH | AJ | AP | AR | AT | AX | AY |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 117.5 | 15 | 75 | 73.5 | 55 | 40 | 25 | 15.5 | 6.8 | 7.5 | 3.2 | 31.2 | 27 |
| 25 | 117.5 | 20 | 75 | 73.5 | 55 | 40 | 30 | 17 | 6.8 | 9.5 | 3.2 | 34.6 | 30 | |
| 32 | 117.5 | 25 | 75 | 73.5 | 55 | 40 | 35 | 20 | 6.8 | 9.5 | 3.2 | 41.6 | 36 | |
| 40 | 122.5 | 25 | 80 | 73.5 | 75 | 55 | 40 | 23.5 | 9 | 9.5 | 4 | 47.3 | 41 | |
| 125シリーズ | 40 | 122.5 | 25 | 80 | 83.5 | 75 | 55 | 40 | 23.5 | 9 | 9.5 | 4 | 47.3 | 41 |
フランジ形 DV シリンダ径 × ストローク -3
| 取付電磁弁 | 径 | A | B | C | D | E | F | G | H | I | J | K | R | S | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 196 | 35 | 88 | 73 | 23 | 12 | 16 | 15 | 12 | 5 | M 8×1 | 42 | 14.5 | 27 | 8 | 6 |
| 25 | 201 | 40 | 88 | 73 | 26 | 14 | 16 | 18 | 14 | 6 | M10×1.25 | 42 | 14.5 | 29 | 10 | 8 | |
| 32 | 206 | 45 | 88 | 73 | 31 | 14 | 16 | 23 | 14 | 6 | M10×1.25 | 42 | 14.5 | 35 | 12 | 10 | |
| 40 | 211 | 45 | 93 | 73 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | 42 | 14.5 | 41.6 | 16 | 14 | |
| 125シリーズ | 40 | 221 | 45 | 93 | 83 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | 46 | 16.5 | 41.6 | 16 | 14 |
| 取付電磁弁 | 径 | AR | AX | AY | BB | BC | BD | BE | BF | BP |
|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 7.5 | 31.2 | 27 | 30.5 | - | - | - | - | - |
| 25 | 9.5 | 34.6 | 30 | 35.5 | - | - | - | - | - | |
| 32 | 9.5 | 41.6 | 36 | 40.5 | 45 | 20 | 80 | 60 | 6.8 | |
| 40 | 9.5 | 47.3 | 41 | 40.5 | 50 | 30 | 100 | 80 | 9 | |
| 125シリーズ | 40 | 9.5 | 47.3 | 41 | 40.5 | 50 | 30 | 100 | 80 | 9 |
ヘッド側トラニオン形 DV シリンダ径 × ストローク -11T
| 取付電磁弁 | 径 | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 196 | 35 | 88 | 73 | 23 | 12 | 16 | 15 | 12 | 5 | M8×1 | M20×1.5 |
| 25 | 201 | 40 | 88 | 73 | 26 | 14 | 16 | 18 | 14 | 6 | M10×1.25 | M22×1.5 | |
| 32 | 206 | 45 | 88 | 73 | 31 | 14 | 16 | 23 | 14 | 6 | M10×1.25 | M27×2 | |
| 40 | 211 | 45 | 93 | 73 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 | |
| 125シリーズ | 40 | 221 | 45 | 93 | 83 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 |
| 取付電磁弁 | 径 | M | R | S | U | V | W | CA | CC | CD |
|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 10 | 42 | 14.5 | 27 | 8 | 6 | 115 | 22.5 | 81 |
| 25 | 12 | 42 | 14.5 | 29 | 10 | 8 | 120 | 22.5 | 81 | |
| 32 | 12 | 42 | 14.5 | 35 | 12 | 10 | 125 | 22.5 | 81 | |
| 40 | 12 | 42 | 14.5 | 41.6 | 16 | 14 | 130 | 22.5 | 81 | |
| 125シリーズ | 40 | 12 | 46 | 16.5 | 41.6 | 16 | 14 | 130 | 24.5 | 91 |
ロッド側トラニオン形 DV シリンダ径 × ストローク -12
| 取付電磁弁 | 径 | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 196 | 35 | 88 | 73 | 23 | 12 | 16 | 15 | 12 | 5 | M8×1 | M20×1.5 |
| 25 | 201 | 40 | 88 | 73 | 26 | 14 | 16 | 18 | 14 | 6 | M10×1.25 | M22×1.5 | |
| 32 | 206 | 45 | 88 | 73 | 31 | 14 | 16 | 23 | 14 | 6 | M10×1.25 | M27×2 | |
| 40 | 211 | 45 | 93 | 73 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 | |
| 125シリーズ | 40 | 221 | 45 | 93 | 83 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 |
| 取付電磁弁 | 径 | M | R | S | U | V | W | CA | CD | CE | CF | CG | CH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 20 | 10 | 42 | 14.5 | 27 | 8 | 6 | 43 | 153 | 92 | 72 | 32 | 48 |
| 25 | 12 | 42 | 14.5 | 29 | 10 | 8 | 48 | 153 | 94 | 74 | 34 | 50 | |
| 32 | 12 | 42 | 14.5 | 35 | 12 | 10 | 53 | 153 | 100 | 80 | 40 | 56 | |
| 40 | 12 | 42 | 14.5 | 41.6 | 16 | 14 | 53 | 158 | 107 | 87 | 47 | 63 | |
| 125シリーズ | 40 | 12 | 46 | 16.5 | 41.6 | 16 | 14 | 53 | 168 | 107 | 87 | 47 | 63 |
基本形 DVL シリンダ径× ストローク
| 取付電磁弁 | 径 | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 25 | 201 | 40 | 88 | 73 | 26 | 14 | 16 | 18 | 12 | 5 | M8×1 | M22×1.5 |
| 40 | 211 | 45 | 93 | 73 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 | |
| 125シリーズ | 40 | 221 | 45 | 93 | 83 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 |
| 取付電磁弁 | 径 | M | R | S | U | V | AR | AX | AY | AL |
|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 25 | 12 | 42 | 14.5 | 29 | 7.4 | 9.5 | 34.6 | 30 | 22 |
| 40 | 12 | 42 | 14.5 | 41.6 | 13 | 9.5 | 47.3 | 41 | 33 | |
| 125シリーズ | 40 | 12 | 46 | 16.5 | 41.6 | 13 | 9.5 | 47.3 | 41 | 33 |
フート形 DVL シリンダ径 × ストローク -1
| 取付電磁弁 | 径 | A | B | C | D | E | F | G | H | I | J | K | R | S | U | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 25 | 201 | 40 | 88 | 73 | 26 | 14 | 16 | 18 | 12 | 5 | M8×1 | 42 | 14.5 | 29 | 7.4 |
| 40 | 211 | 45 | 93 | 73 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | 42 | 14.5 | 41.6 | 13 | |
| 125シリーズ | 40 | 221 | 45 | 93 | 83 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | 46 | 16.5 | 41.6 | 13 |
| 取付電磁弁 | 径 | AA | AB | AC | AD | AE | AF | AH | AJ | AP | AR | AT | AX | AY |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 25 | 117.5 | 20 | 75 | 73.5 | 55 | 40 | 30 | 17 | 6.8 | 9.5 | 3.2 | 34.6 | 30 |
| 40 | 122.5 | 25 | 80 | 73.5 | 75 | 55 | 40 | 23.5 | 9 | 9.5 | 4 | 47.3 | 41 | |
| 125シリーズ | 40 | 122.5 | 25 | 80 | 83.5 | 75 | 55 | 40 | 23.5 | 9 | 9.5 | 4 | 47.3 | 41 |
フランジ形 DVL シリンダ径 × ストローク -3
| 取付電磁弁 | 径 | A | B | C | D | E | F | G | H | J | K | R | S | U | V | AR | BB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 25 | 201 | 40 | 88 | 73 | 26 | 14 | 16 | 18 | 5 | M8×1 | 42 | 14.5 | 29 | 7.4 | 9.5 | 35.5 |
| 40 | 211 | 45 | 93 | 73 | 31 | 14 | （14.5） | 23 | 8 | M14×1.5 | 42 | 14.5 | 41.6 | 13 | 9.5 | 40.5 | |
| 125シリーズ | 40 | 221 | 45 | 93 | 83 | 31 | 14 | （14.5） | 23 | 8 | M14×1.5 | 46 | 16.5 | 41.6 | 13 | 9.5 | 40.5 |
ヘッド側トラニオン形 DVL シリンダ径 × ストローク -11T
| 取付電磁弁 | 径 | A | B | C | D | E | F | G | H | I | J | K | L | M | R | S | U | V | CA | CC | CD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 062シリーズ | 25 | 201 | 40 | 88 | 73 | 26 | 14 | 16 | 18 | 12 | 5 | M8×1 | M22×1.5 | 12 | 42 | 14.5 | 29 | 7.4 | 120 | 22.5 | 81 |
| 40 | 211 | 45 | 93 | 73 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 | 12 | 42 | 14.5 | 41.6 | 13 | 130 | 22.5 | 81 | |
| 125シリーズ | 40 | 221 | 45 | 93 | 83 | 31 | 14 | （14.5） | 23 | 19 | 8 | M14×1.5 | M33×2 | 12 | 46 | 16.5 | 41.6 | 13 | 130 | 24.5 | 91 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,286円 ( 6,915円 ) | 9日目 |
6,286円 ( 6,915円 ) | 9日目 |
6,741円 ( 7,415円 ) | 9日目 |
6,160円 ( 6,776円 ) | 9日目 |
12,471円 ( 13,718円 ) | 9日目 |
7,869円 ( 8,656円 ) | 9日目 |
14,251円 ( 15,676円 ) | 9日目 |
13,093円 ( 14,402円 ) | 9日目 |
13,400円 ( 14,740円 ) | 9日目 |
7,466円 ( 8,213円 ) | 9日目 |
6,363円 ( 6,999円 ) | 9日目 |
6,286円 ( 6,915円 ) | 9日目 |
8,100円 ( 8,910円 ) | 9日目 |
15,989円 ( 17,588円 ) | 9日目 |
13,325円 ( 14,658円 ) | 9日目 |
16,850円 ( 18,535円 ) | 9日目 |
6,818円 ( 7,500円 ) | 9日目 |
6,571円 ( 7,228円 ) | 9日目 |
6,492円 ( 7,141円 ) | 9日目 |
6,571円 ( 7,228円 ) | 9日目 |
8,307円 ( 9,138円 ) | 9日目 |
15,652円 ( 17,217円 ) | 9日目 |
6,902円 ( 7,592円 ) | 9日目 |
33,285円29,956円 ( 32,952円 ) | 9日目 |
34,694円31,224円 ( 34,346円 ) | 9日目 |
6,902円 ( 7,592円 ) | 9日目 |
13,187円 ( 14,506円 ) | 9日目 |
8,633円 ( 9,496円 ) | 9日目 |
17,382円 ( 19,120円 ) | 9日目 |
34,814円31,332円 ( 34,465円 ) | 9日目 |
36,204円32,583円 ( 35,841円 ) | 9日目 |
7,384円 ( 8,122円 ) | 9日目 |
7,344円 ( 8,078円 ) | 9日目 |
9,071円 ( 9,978円 ) | 9日目 |
8,648円 ( 9,513円 ) | 9日目 |
8,648円 ( 9,513円 ) | 9日目 |
7,776円 ( 8,554円 ) | 9日目 |
7,776円 ( 8,554円 ) | 9日目 |
8,289円 ( 9,118円 ) | 9日目 |
9,504円 ( 10,454円 ) | 9日目 |
10,167円 ( 11,184円 ) | 9日目 |
18,051円 ( 19,856円 ) | 9日目 |
10,167円 ( 11,184円 ) | 9日目 |
8,753円 ( 9,628円 ) | 9日目 |
16,819円 ( 18,501円 ) | 9日目 |
8,753円 ( 9,628円 ) | 9日目 |
10,458円 ( 11,504円 ) | 9日目 |
10,291円 ( 11,320円 ) | 9日目 |
10,290円 ( 11,319円 ) | 9日目 |
11,977円 ( 13,175円 ) | 9日目 |
11,817円 ( 12,999円 ) | 9日目 |
13,486円 ( 14,835円 ) | 9日目 |
18,715円17,217円 ( 18,939円 ) | 9日目 |
19,022円17,500円 ( 19,250円 ) | 9日目 |
14,703円 ( 16,173円 ) | 9日目 |
14,703円 ( 16,173円 ) | 9日目 |
14,703円 ( 16,173円 ) | 9日目 |
13,344円 ( 14,678円 ) | 9日目 |
15,005円 ( 16,506円 ) | 9日目 |
14,882円 ( 16,370円 ) | 9日目 |
詳細情報
基本情報
Φ16～63（シリンダ径16～63mm）のスリムシリンダ。
【特長】
・ステンレスチューブ採用の高品質、高信頼設計は、小・中形シリンダのスタンダード
・豊富な全21バリエーションをラインナップ
・700mm/s（Φ50、 63（シリンダ径50、63mm）は500mm/s）の高速作動に対応
・耐久性のあるピストンパッキンを採用
・センサスイッチの後付けが可能
・高い取付け精度と簡単な取付作業
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品担当おすすめ
一般型 スリムシリンダ DA・DV・SAシリーズのレビュー
耐熱性が要求されるが耐水性は求められない環境で使用
5
5.02017/01/29
オリジナルの代替品として使用。精密な使用法ではないので互換性のある寸法スペックで耐熱性があるものを探していたのでピッタリ...もっと読む
3人が参考にしています。
取出機の修理
5
5.02018/07/02
自動車部品生産設備の取出機の破損部品の交換修理に実施しました。安く購入できた為満足しています。
1人が参考にしています。
設備
4
4.02022/05/25
この商品は自社の設備改良のために購入・使用しました。設備に設置されている滑車部分を自動化するために使用しました。自動運転...もっと読む
0人が参考にしています。
溶接治具の自動化に使用
4
4.02020/03/04
回転する機構をエアーで動かす際に使用しました。
ストロークが豊富、形状が細くて設計に組み込みやすい、取り付け金具が便利な...もっと読む
0人が参考にしています。
装置
4
4.02019/09/22
一般的な形状のシリンダーなのでよく使用しています。また購入したいと思います。
0人が参考にしています。
よくあるご質問（FAQ）
Q動作させるために、本体以外何を用意すれば良いか。
A
スピードコントローラ、チューブ、エアバルブ、継手等です。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
エアシリンダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
4.5通常価格(税別)：2,420円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
ガイド付薄形シリンダ MGPシリーズ
4.6通常価格(税別)：13,126円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
薄形シリンダ コンパクトタイプ 標準形 複動 片ロッド CQSシリーズ
4.9通常価格(税別)：2,420円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
エアシリンダ標準形:複動・片ロッド/CJ2シリーズ
5通常価格(税別)：1,923円～
通常出荷日:当日出荷可能在庫品1日目～
AirTAC（エアタック）
【在庫品】ガイド付きシリンダ TCL・TCMシリーズ
4.3通常価格(税別)：2,718円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
エアシリンダ 標準形 複動・片ロッド CA2シリーズ
4通常価格(税別)：9,275円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
デュアルロッドシリンダ 基本タイプ CXSシリーズ
4.7通常価格(税別)：8,719円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ガイド付シリンダ
4.2通常価格(税別)：12,230円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
デュアルロッドシリンダ コンパクトタイプ CXSJシリーズ
4通常価格(税別)：6,371円～
通常出荷日:当日出荷可能在庫品1日目～
