薄型シリンダ Cシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,772円～103,923円特別価格
- 税込単価
- 3,049円～114,315円特別価格
Φ6～100（シリンダ径6～100mm）のジグシリンダ。【特長】・トータルな省...
詳細情報を確認する未確定：候補が61,581型番あります。
商品情報
外形図
φ20（直径20mm）、φ25（直径25mm）
φ16（直径16mm）
φ12（直径12mm）
φ32～100（直径32～100mm）
φ32～100（直径32～100mm）
製品仕様
| 項目 | シリンダ径 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 作動型式 | 複動形 | |||||||||
| 使用流体 | 空気 | |||||||||
| 使用圧力範囲 MPa | 0.1～1.0 | 0.05～1.0 | ||||||||
| 保証耐圧力 MPa | 1.5 | |||||||||
| 使用温度範囲 ℃ | 0～60 | |||||||||
| 使用速度範囲 mm/s | 30～500 | 30～300 | ||||||||
| クッション | ゴムバンパ方式（標準装備） | |||||||||
| 給油 | 不要（ただし、給油する場合はタービン油1種〔ISO VG32〕 相当品） | |||||||||
| 配管接続経口 | M5×0.8 | Rc1/8 | Rc1/4 | Rc3/8 | ||||||
内部構造と各部名称
複動形（CDA）φ12～40（直径12～40mm）
スナップリング、ロッドカバー、ロッドパッキン、ピストンロッド、ピストンパッキン、ヘッドカバー、ピストン、シリンダ本体
φ50～100（直径50～100mm）
チューブガスケット
センサシリンダ
センサスイッチ、マグネット、サポート
主要部材質
| 品名 | シリンダ径mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φ12 | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | |
| シリンダ本体 | アルミ合金（アルマイト処理） | |||||||||
| ピストン | アルミ合金（特殊防錆処理） | |||||||||
| ピストンロッド | ステンレス鋼（クロムめっき付） | 硬鋼（クロムめっき付） | ||||||||
| パッキン | 合成ゴム（NBR） | |||||||||
| ロッドカバー | アルミ合金（特殊耐磨耗処理） | |||||||||
| ヘッドカバー | アルミ合金（アルマイト処理） | |||||||||
| スナップリング | 硬鋼（燐酸塩皮膜） | |||||||||
| バンパ | 合成ゴム（NBR、φ12のみウレタン） | |||||||||
| マグネット | 樹脂マグネット | |||||||||
| サポート | アルミ合金（特殊防錆処理） | |||||||||
規格表
シリンダ径とストローク
単位 : mm
| 作動型式 | 径 | 標準ストローク | |
|---|---|---|---|
| 標準シリンダ | センサシリンダ | ||
| 複動形 | 12 | 5、10、15、20、25、30 | 5、10、15、20、25、30 |
| 16 | |||
| 20 | 5、10、15、20、25、30、35、40、45、50 | 5、10、15、20、25、30、35、40、45、50 | |
| 25 | |||
| 32 | 5、10、15、20、25、30、35、40、45、50、75、100 | 5、10、15、20、25、30、35、40、45、50、75、100 | |
| 40 | |||
| 50 | 10、15、20、25、30、35、40、45、50、75、100 | 10、15、20、25、30、35、40、45、50、75、100 | |
| 63 | |||
| 80 | |||
| 100 | |||
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

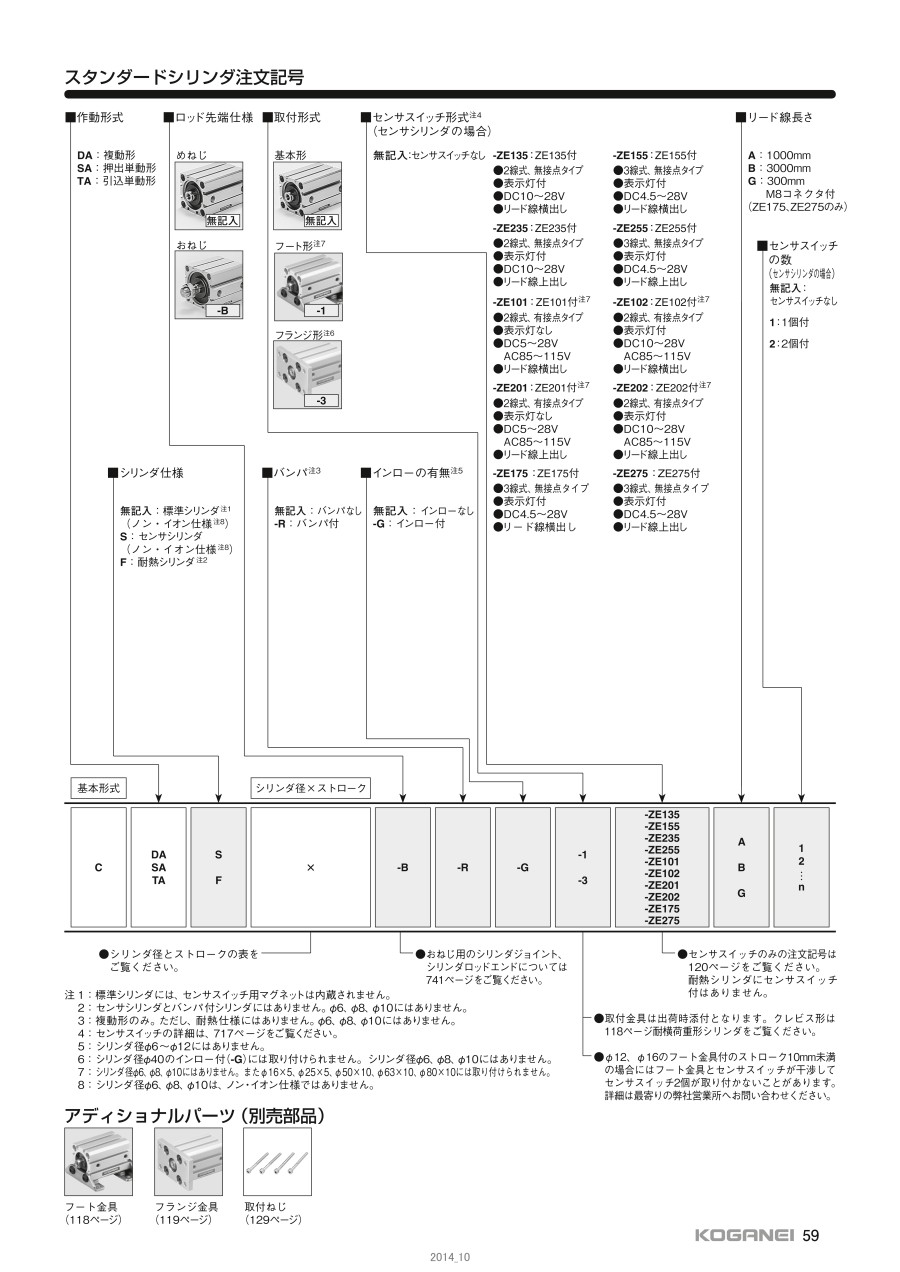

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,503円 ( 4,953円 ) | 9日目 |
4,666円 ( 5,133円 ) | 9日目 |
6,753円 ( 7,428円 ) | 9日目 |
5,165円 ( 5,682円 ) | 9日目 |
5,325円 ( 5,858円 ) | 9日目 |
7,416円 ( 8,158円 ) | 9日目 |
5,651円 ( 6,216円 ) | 9日目 |
5,823円 ( 6,405円 ) | 9日目 |
7,914円 ( 8,705円 ) | 9日目 |
6,159円 ( 6,775円 ) | 9日目 |
6,320円 ( 6,952円 ) | 9日目 |
8,412円 ( 9,253円 ) | 9日目 |
6,657円 ( 7,323円 ) | 9日目 |
6,818円 ( 7,500円 ) | 9日目 |
8,910円 ( 9,801円 ) | 9日目 |
8,194円 ( 9,013円 ) | 9日目 |
7,155円 ( 7,871円 ) | 9日目 |
9,243円 ( 10,167円 ) | 9日目 |
5,176円 ( 5,694円 ) | 9日目 |
7,074円 ( 7,781円 ) | 9日目 |
5,325円 ( 5,858円 ) | 9日目 |
7,155円 ( 7,871円 ) | 9日目 |
7,115円 ( 7,827円 ) | 9日目 |
6,089円 ( 6,698円 ) | 9日目 |
5,924円 ( 6,516円 ) | 9日目 |
5,618円 ( 6,180円 ) | 9日目 |
7,316円 ( 8,048円 ) | 9日目 |
6,031円 ( 6,634円 ) | 9日目 |
7,476円 ( 8,224円 ) | 9日目 |
7,968円 ( 8,765円 ) | 9日目 |
6,178円 ( 6,796円 ) | 9日目 |
7,824円 ( 8,606円 ) | 9日目 |
8,087円 ( 8,896円 ) | 9日目 |
6,187円 ( 6,806円 ) | 9日目 |
7,985円 ( 8,784円 ) | 9日目 |
8,247円 ( 9,072円 ) | 9日目 |
6,989円 ( 7,688円 ) | 8日目 |
8,819円 ( 9,701円 ) | 8日目 |
6,320円 ( 6,952円 ) | 9日目 |
8,150円 ( 8,965円 ) | 9日目 |
6,492円 ( 7,141円 ) | 9日目 |
8,322円 ( 9,154円 ) | 9日目 |
8,584円 ( 9,442円 ) | 9日目 |
6,818円 ( 7,500円 ) | 9日目 |
8,648円 ( 9,513円 ) | 9日目 |
8,910円 ( 9,801円 ) | 9日目 |
6,989円 ( 7,688円 ) | 9日目 |
8,819円 ( 9,701円 ) | 9日目 |
9,070円 ( 9,977円 ) | 9日目 |
6,990円 ( 7,689円 ) | 9日目 |
8,819円 ( 9,701円 ) | 9日目 |
9,070円 ( 9,977円 ) | 9日目 |
7,155円 ( 7,871円 ) | 9日目 |
8,980円 ( 9,878円 ) | 9日目 |
9,242円 ( 10,166円 ) | 9日目 |
5,651円 ( 6,216円 ) | 9日目 |
7,653円 ( 8,418円 ) | 9日目 |
8,236円 ( 9,060円 ) | 9日目 |
5,823円 ( 6,405円 ) | 9日目 |
7,814円 ( 8,595円 ) | 9日目 |
詳細情報
基本情報
Φ6～100（シリンダ径6～100mm）のジグシリンダ。
【特長】
・トータルな省スペースを徹底追求した、短胴の薄形ボディ
・豊富な全15バリエーションをラインナップ
・ワイドな機能とΦ6～100（直径6～100mm）まで揃ったシリンダ径で、多様なニーズに対応
・スクエアロッドで回転レス機能がプラス、機械装置の高効率設計が可能
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 左側の絞り込み条件の「タイプ」で基本形式を決定してから、絞り込み条件で商品を絞り込んでください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品担当おすすめ
薄型シリンダ Cシリーズのレビュー
稼働中の機械部品の交換
5
5.02020/11/05
稼働中の機械部品が古くなり、交換しました。スムーズな駆動で助かります。
1人が参考にしています。
設備装置に使用しています
4
4.02022/12/20
社内用にエア駆動で可動する簡単な設備装置を作るのに使用しています。センサスイッチ付として、伸びきったか、縮みきったかを制...もっと読む
0人が参考にしています。
金型部品の押え
5
5.02022/09/07
金型のストリッパープレートの押えに使用しています。
狭い空間のコンパクト物を探して、この商品を選びました。
ｺｶﾞﾈｲ純...もっと読む
0人が参考にしています。
機械設備の部品
5
5.02021/12/21
機械設備（自動機）の部品として使用しています。以前にもこの商品を自社で製造販売している設備に使用していましたので今回も購...もっと読む
0人が参考にしています。
内製設備用部品
5
5.02021/11/30
使用実績のある商品なので品質に問題は無く、短納期で購入できとても助かっています。
短納期なので予備機在庫を考える必要が無...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q動作させるために、本体以外何を用意すれば良いか。
A
スピードコントローラ、チューブ、エアバルブ、継手等です。
