省スペース形小形真空吸着付シリンダMVCシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
小形シリンダの先端に吸着パッドを付属させたシリンダです。真空吸着用ポートが本体...
詳細情報を確認する商品情報
外形図
MVC-6
※相手側ソケットの推奨内径公差:H8
MVC-10
※相手側ソケットの推奨内径公差:H8
MVC-6-□-B（バッファ付）
※相手側ソケットの推奨内径公差:H8

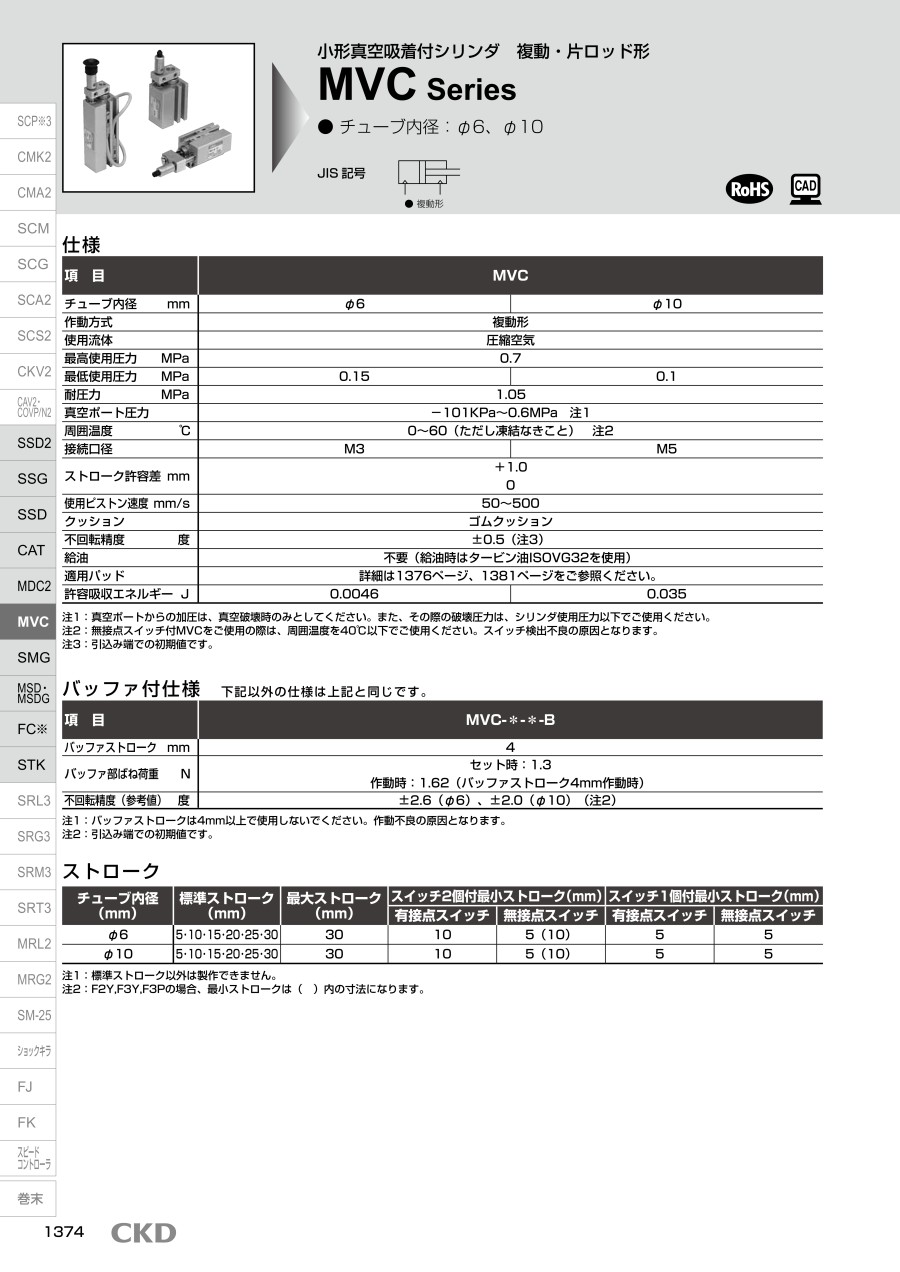

製品仕様
| 項目 | MVC | |
|---|---|---|
| チューブ内径 mm | Φ6 | Φ10 |
| 作動方式 | 複動形 | |
| 使用流体 | 圧縮空気 | |
| 最高使用圧力 MPa | 0.7 | |
| 最低使用圧力 MPa | 0.15 | 0.1 |
| 耐圧力 MPa | 1.05 | |
| 真空ポート圧力 | -101KPa～0.6MPa 注1 | |
| 周囲温度 ℃ | 0～60（ただし凍結なきこと） 注2 | |
| 接続口径 | M3 | M5 |
| ストローク許容差 mm | 0～+1.0 | |
| 使用ピストン速度 mm/s | 50～500 | |
| クッション | ゴムクッション | |
| 不回転精度 度 | ±0.5（注3） | |
| 給油 | 不要（給油時はタービン油ISOVG32を使用） | |
| 適用パッド | 詳細はデジタルカタログ1358、1363ページをご参照ください。 | |
| 許容吸収エネルギー J | 0.0046 | 0.035 |
注1:真空ポートからの加圧は、真空破壊時のみとしてください。また、その際の破壊圧力は、シリンダ使用圧力以下でご使用ください。
注2:無接点スイッチ付MVCをご使用の際は、周囲温度を40℃以下でご使用ください。スイッチ検出不良の原因となります。
注3:引込み端での初期値です。
バッファ付仕様（下記以外の仕様は上記と同じです）
| 項目 | MVC-□-□-B | |
|---|---|---|
| バッファストローク mm | 4 | |
| バッファ部ばね荷重 N | セット時：1.3 作動時：1.62（バッファストローク4mm作動時） | |
| 不回転精度（参考値） 度 | 2.6（Φ6）、±2.0（Φ10）（注2） | |
注1：バッファストロークは4mm以上で使用しないでください。作動不良の原因となります。
注2：引込み端での初期値です。
内部構造
MVC-6、10
MVC-6、10-B（バッファ付）
※上図は、パッド付時の内部構造図を示します。パッドなし時は（1）（2）（4）はありません。
部品リスト
| 品番 | 部品名称 | 材質 | 備考 | 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | パッド | - | - | 12 | ブシュ | 含油銅合金 | - |
| 2 | ソケット | アルミニウム合金 | クロメート | 13 | ロッドメタル | ステンレス鋼 | - |
| 3 | Oリング | ニトリルゴム | - | 14 | ロッドパッキン | ニトリルゴム | - |
| 4 | 六角穴付止めねじ | ステンレス鋼 | - | 15 | 六角穴付止めねじ | ステンレス鋼 | - |
| 5 | ガイドロッド | ステンレス鋼 | - | 16 | クッションゴムR | ウレタンゴム | - |
| 6 | プレート | アルミニウム合金 | クロメート | 17 | ピストンパッキン | ニトリルゴム | - |
| 7 | ガイドブシュ | リン青銅 | - | 18 | 磁石 | プラスチック | - |
| 8 | ガイドパッキン | ニトリルゴム | - | 19 | アダプタ | アルミニウム合金 | - |
| 9 | シリンダ本体 | アルミニウム合金 | 硬質アルマイト | 20 | クッションゴムH | ウレタンゴム | - |
| 10 | ピストン | ステンレス鋼 | - | 21 | E形リング | ステンレス鋼 | - |
| 11 | 六角穴付止めねじ | ステンレス鋼 | - | 22 | ばね | ピアノ線 | 電着塗装 |
分解不可
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,986円 ( 9,885円 ) | 8日目 |
12,512円 ( 13,763円 ) | 19日目 |
17,515円 ( 19,267円 ) | 19日目 |
13,486円 ( 14,835円 ) | 8日目 |
14,651円 ( 16,116円 ) | 19日目 |
13,449円 ( 14,794円 ) | 19日目 |
14,643円 ( 16,107円 ) | 8日目 |
18,929円 ( 20,822円 ) | 17日目 |
8,934円 ( 9,827円 ) | 19日目 |
- ( - ) | 18日目 |
詳細情報
基本情報
小形シリンダの先端に吸着パッドを付属させたシリンダです。真空吸着用ポートが本体に付属していることからシリンダの作動により配管が動きません。ピック&プレースに最適なシリンダです。
