省スペース形小形ダイレクトシリンダMDC2シリーズ
商品情報
外形図
MDC2-4-3,6（複動・片ロッド形・スイッチなし）
MDC2-6,8,10（複動・片ロッド・スイッチなし）
MDC2-L-6,8,10（複動・片ロッド・スイッチ付）
注）スイッチの取付寸法についてはデジタルカタログ1348ページをご覧ください。
※上記以外の型番についての情報はデジタルカタログをご参照ください。

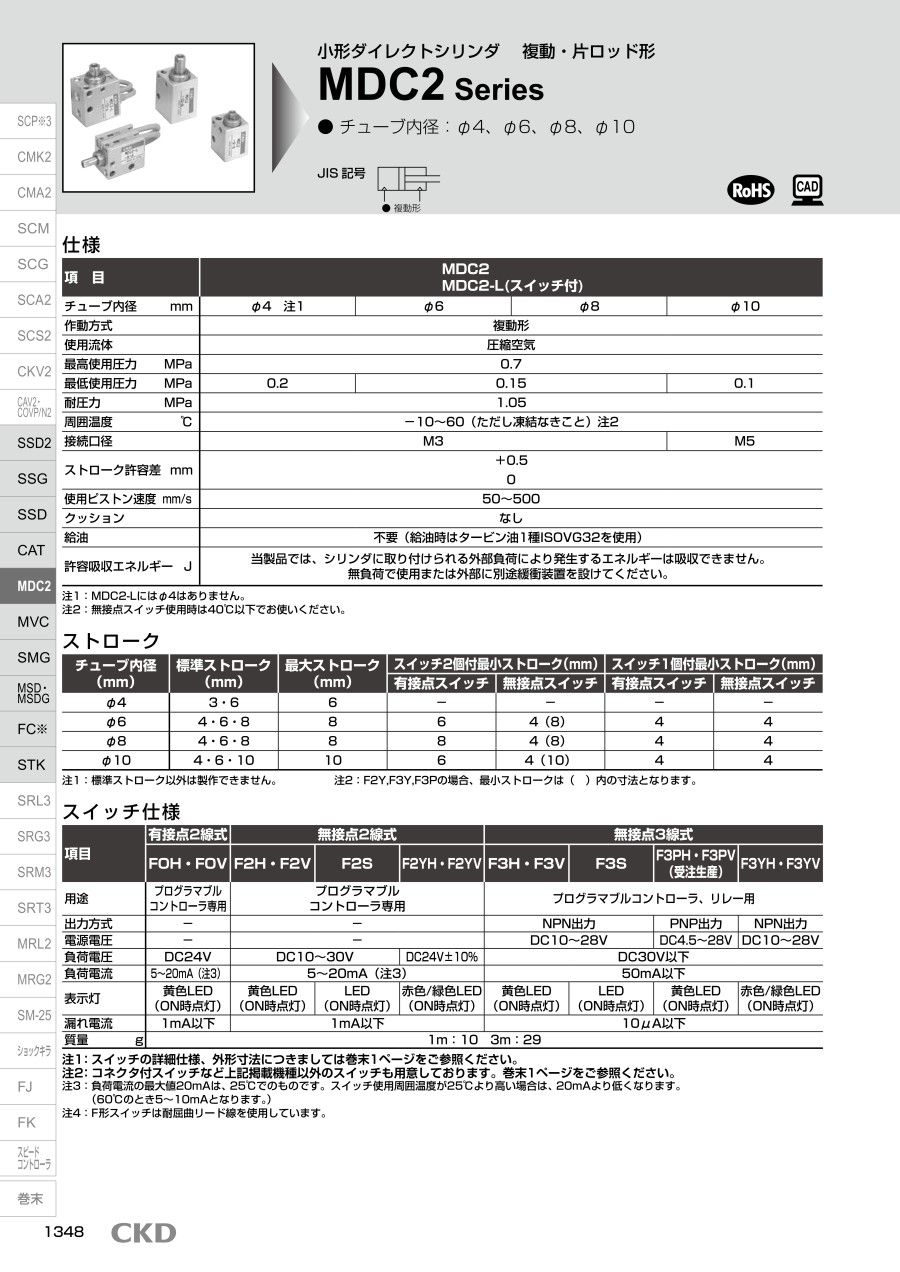

製品仕様
FCD
| 項目 | MDC2 MDC2-L（スイッチ付） | |||
|---|---|---|---|---|
| チューブ内径 mm | φ4 注1 | φ6 | φ8 | φ10 |
| 作動方式 | 複動形 | |||
| 使用流体 | 圧縮空気 | |||
| 最高使用圧力 MPa | 0.7 | |||
| 最低使用圧力 MPa | 0.2 | 0.15 | 0.1 | |
| 耐圧力 MPa | 1.05 | |||
| 周囲温度 ℃ | -10～60（ただし凍結なきこと）注2 | |||
| 接続口径 | M3 | M5 | ||
| ストローク許容差 mm | 0～+0.5 | |||
| 使用ピストン速度 mm/s | 50～500 | |||
| クッション | なし | |||
| 給油 | 不要（給油時はタービン油1種ISOVG32を使用） | |||
| 許容吸収エネルギー J | 当製品では、シリンダに取り付けられる外部負荷により発生するエネルギーは吸収できません。 無負荷で使用または、外部に別途緩衝装置を設けてください。 | |||
注1:MDC2-Lにはφ4はありません。
注2:無接点スイッチ使用時は40℃以下でお使いください。
内部構造
MDC2-4（複動片ロッド形）
MDC2-L-6,8,10（複動片ロッド形・スイッチ付）
MDC2-6,8,10（複動片ロッド形）
分解不可
部品リスト
MDC2/MDC2-L（スイッチ付）
| 品番 | 部品名称 | 材質 | 備考 | 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | ピストン | ステンレス鋼 | - | 6 | ピストンパッキン | ニトリルゴム | - |
| 2 | ブシュ | 含油銅合金 | - | 7 | 磁石 | プラスチック | - |
| 3 | ロッドパッキン | ニトリルゴム | - | 8 | E形止め輪 | ステンレス鋼 | - |
| 4 | ロッドメタル | φ4:リン青銅 φ6～φ10:ステンレス鋼 | - | 9 | 六角穴付止めねじ | ステンレス鋼 | - |
| 5 | シリンダ本体 | アルミニウム合金 | 硬質アルマイト | 10 | カラー | ステンレス鋼 | - |
※上記以外の型番についての情報はデジタルカタログをご参照ください。
規格表
MDC2-4-3,6（複動・片ロッド形・スイッチなし）
注:本体の幅、高さ寸法はプラス公差です。並列使用時の位置設定や、外部部品との干渉に注意ください。
MDC2-6,8,10（複動・片ロッド・スイッチなし）
注:本体の幅、高さ寸法はプラス公差です。並列使用時の位置設定や、外部部品との干渉に注意ください。
MDC2-L-6,8,10（複動・片ロッド・スイッチ付）
注:本体の幅、高さ寸法はプラス公差です。並列使用時の位置設定や、外部部品との干渉に注意ください。
※上記以外の型番についての情報はデジタルカタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,292円 ( 8,021円 ) | 9日目 |
7,365円 ( 8,102円 ) | 9日目 |
10,837円 ( 11,921円 ) | 7日目 |
10,637円 ( 11,701円 ) | 7日目 |
9,241円 ( 10,165円 ) | 9日目 |
- ( - ) | 8日目 |
13,782円 ( 15,160円 ) | 7日目 |
9,864円 ( 10,850円 ) | 7日目 |
11,293円 ( 12,422円 ) | 7日目 |
- ( - ) | 17日目 |
7,057円 ( 7,763円 ) | 7日目 |
5,949円 ( 6,544円 ) | 7日目 |
6,926円 ( 7,619円 ) | 9日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
内径サイズはΦ6～10でシリンダ本体を4方向から直接取付できるシリンダです。
【特長】
・ダイレクト取付：角形ボディの採用により、ダイレクト取付ができます。取付方向は4面です
・省スペース設計：全長寸法・外径寸法を可能な限り短縮し、取付スペースの削減ができます
・ロッド側にインロー付：ロッドメタル部にインローを設置したため、心合わせが容易にできます
・バリエーション：用途に応じて複動形・単動引込み形が選択できます
・スイッチ付シリーズ化：超小形有接点・無接点スイッチの搭載ができます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- ワークの排出やパーツフィーダーのシャッターなどにご使用ください。
