省スペース形小形コンパクトシリンダ MSDGシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
スーパーコンパクトシリンダ（SSD）の小口径シリーズ。【特長】・軸方向長さの短いMSDシリーズに高精度...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

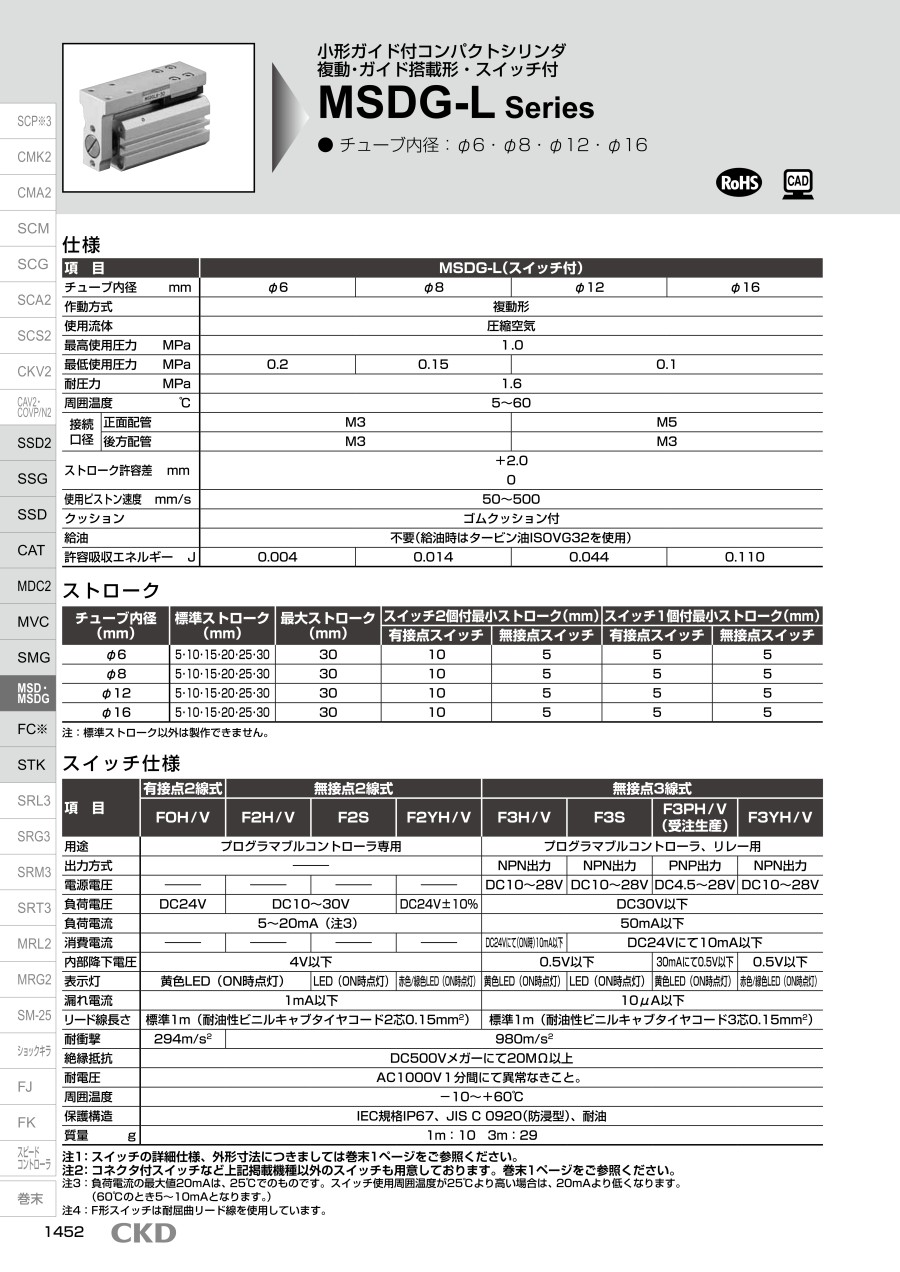

内径サイズはφ6 ～16（内径6 ～16mm）高精度ガイド付（MSDG）も用意
| 項目 | MSDG-L（スイッチ付） | ||||
|---|---|---|---|---|---|
| チューブ内径 | mm | φ6 | φ8 | φ12 | φ16 |
| 作動方式 | 複動形 | ||||
| 使用流体 | 圧縮空気 | ||||
| 最高使用圧力 | MPa | 1.0 | |||
| 最低使用圧力 | MPa | 0.2 | 0.15 | 0.1 | |
| 耐圧力 | MPa | 1.6 | |||
| 周囲温度 | ℃ | 5～60 | |||
| 接続口径 | 正面配管 | M3 | M5 | ||
| 後方配管 | M3 | M3 | |||
| ストローク許容差 | mm | ＋2.0 0 |
|||
| 使用ピストン速度 | mm/s | 50～500 | |||
| クッション | ゴムクッション付 | ||||
| 給油 | 不要（給油時はタービン油ISOVG32を使用） | ||||
| 許容吸収エネルギー | J | 0.004 | 0.014 | 0.044 | 0.110 |
仕様
| チューブ内径 （mm） |
標準ストローク （mm） |
最大ストローク （mm） |
スイッチ2個付最小ストローク（mm） | スイッチ1個付最小ストローク（mm） | ||
|---|---|---|---|---|---|---|
| 有接点スイッチ | 無接点スイッチ | 有接点スイッチ | 無接点スイッチ | |||
| φ6 | 5･10･15･20･25･30 | 30 | 10 | 5 | 5 | 5 |
| φ8 | 5･10･15･20･25･30 | 30 | 10 | 5 | 5 | 5 |
| φ12 | 5･10･15･20･25･30 | 30 | 10 | 5 | 5 | 5 |
| φ16 | 5･10･15･20･25･30 | 30 | 10 | 5 | 5 | 5 |
ストローク
内部構造および部品リスト
MSDG-L-6・8・12
MSDG-L-16
| 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ピストン | ステンレス鋼 | |
| 2 | ブシュ | 含油銅合金 | |
| 3 | 六角穴付止めねじ | ステンレス鋼 | |
| 4 | ロッドパッキン | ニトリルゴム | |
| 5 | ロッドメタル | ステンレス鋼 | |
| 6 | クッションゴムR | ウレタンゴム | |
| 7 | ピストンパッキン | ニトリルゴム | |
| 8 | ウエアリング | アセタール樹脂 | |
| 9 | 磁石 | プラスチック | |
| 10 | アダプタ | アルミニウム合金 | |
| 11 | クッションゴムH | ウレタンゴム | |
| 12 | 本体 | アルミニウム合金 | 硬質アルマイト |
| 13 | フローティングボルト | 鋼 | ニッケルメッキ |
| 14 | フローティングブシュ | ステンレス鋼 | |
| 15 | テーブル | アルミニウム合金 | アルマイト |
| 16 | 六角穴付ボルト | ステンレス鋼 | |
| 17 | 高精度ガイド | ステンレス鋼 | |
| 18 | ボルト | ステンレス鋼 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,037円 ( 17,641円 ) | 16日目 |
23,094円 ( 25,403円 ) | 14日目 |
24,280円 ( 26,708円 ) | 14日目 |
23,191円 ( 25,510円 ) | 14日目 |
- ( - ) | 10日目 |
25,231円 ( 27,754円 ) | 14日目 |
29,924円 ( 32,916円 ) | 14日目 |
30,457円 ( 33,503円 ) | 14日目 |
- ( - ) | 17日目 |
詳細情報
基本情報
スーパーコンパクトシリンダ（SSD）の小口径シリーズ。
【特長】
・軸方向長さの短いMSDシリーズに高精度ガイドを搭載
・狭いスペースでの高精度・高剛性ニーズに対応できる
・4面全てに配置：軸方向省スペース
・軸方向の長さをコンパクト化
・取付けスペースを削減できる
・高寿命設計
・ロッド軸受部に含油銅系軸受を採用し耐摩耗性が向上した
・配管方向が選べる
・配管は、本体側面か本体底面（後方集中ポート）の2方向から選択できる
・ダイレクト3面取付け
・角形ボディの採用により、各方向からダイレクトに取付けができる
・本体上面および底面への取付けは、通しボルトおよびタップ取付けが可能
・後方集中ポートの採用により本体側面への取付けも可能となった
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
