省スペース形カートリッジシリンダCATシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,468円～3,165円
- 税込単価
- 1,615円～3,482円
シリンダの外径部が全ねじの親指サイズ。引込み時にばね復帰する超小形の単動シリン...
詳細情報を確認する
商品情報
外形図
パネル取付形（N）
埋込形（O）

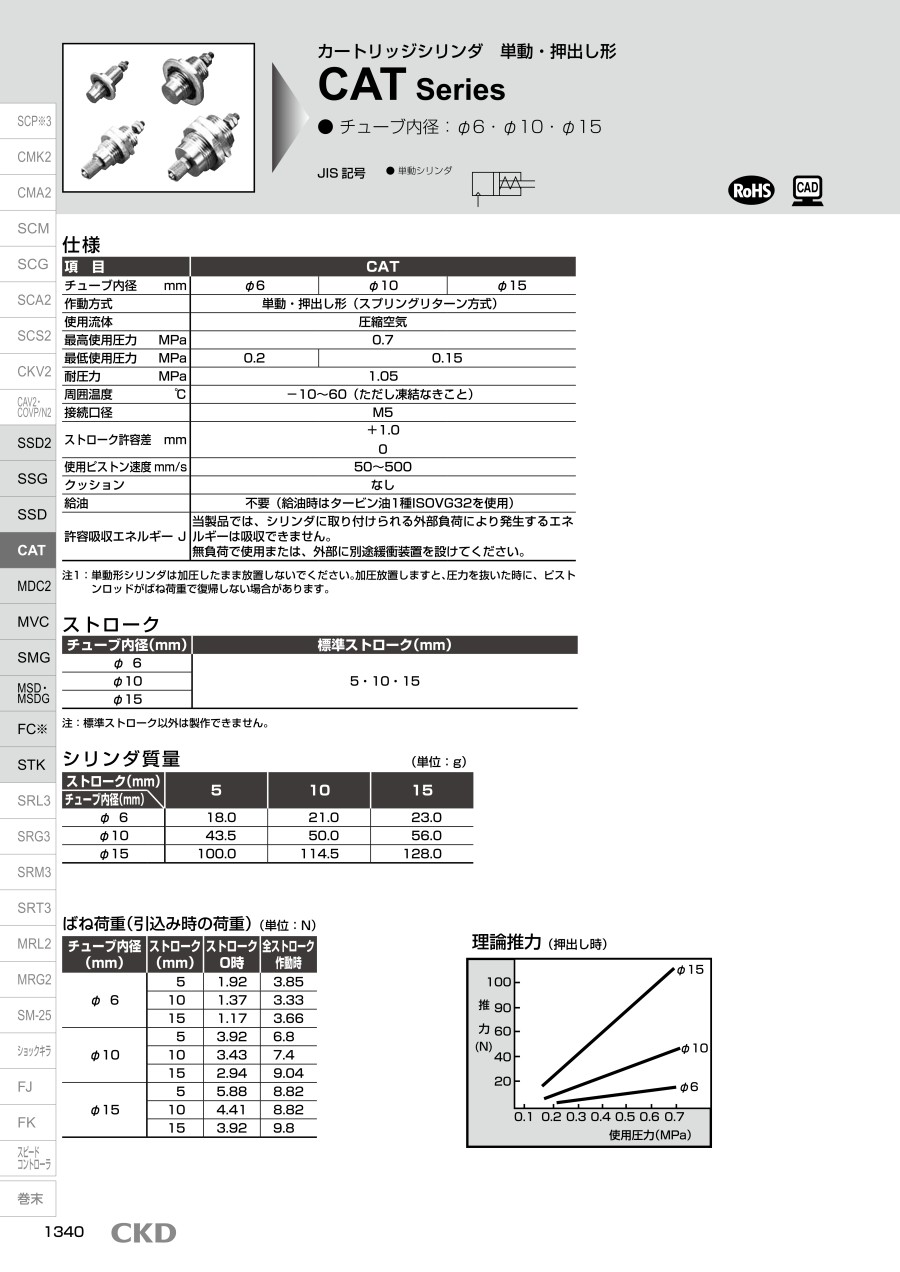

製品仕様
| 項目 | CAT | ||
|---|---|---|---|
| チューブ内径 mm | φ6 | φ10 | φ15 |
| 作動方式 | 単動押出し形（スプリングリターン方式） | ||
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 0.7 | ||
| 最低使用圧力 MPa | 0.2 | 0.15 | |
| 耐圧力 MPa | 1.05 | ||
| 周囲温度 ℃ | -10～60（ただし凍結なきこと） | ||
| 接続口径 | M5 | ||
| ストローク許容差 mm | 0～+1.0 | ||
| 使用ピストン速度 mm/s | 50～500 | ||
| クッション | なし | ||
| 給油 | 不要（給油時はタービン油1種ISOVG32を使用） | ||
| 許容吸収エネルギー J | 当製品では、シリンダに取り付けられる外部負荷により発生するエネルギーは吸収できません。 無負荷で使用または、外部に別途緩衝装置を設けてください。 | ||
注1:単動形シリンダは加圧したまま放置しないでください｡加圧放置しますと､圧力を抜いた時に、ピストンロッドがばね荷重で復帰しない場合があります｡
内部構造図
部品リスト
| 品番 | 部品名称 | 材質 | 備考 | 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | 六角ナット | ステンレス鋼 | - | 5 | 円筒ばね | 鋼 | 電着塗装 |
| 6 | ピストンパッキン | ニトリルゴム | - | ||||
| 2 | ピストンロッド | ステンレス鋼 | - | 7 | 本体 | 黄銅 | ニッケルメッキ |
| 3 | ロッドカバー | りん青銅 | ニッケルメッキ | 8 | クランプニップル | - | - |
| 4 | ナット | 黄銅 | ニッケルメッキ | 9 | シールワッシャ | ニトリルゴム、鋼 | - |
注:本製品は分解できません。
規格表
パネル取付形（N）
注:エアー配管時は添付のクランプニップル（オリフィス径φ0.8）をご使用ください。
埋込形（O）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,741円 ( 1,915円 ) | 5日目 |
1,635円 ( 1,799円 ) | 在庫品1日目当日出荷可能 |
1,662円 ( 1,828円 ) | 5日目 |
1,662円 ( 1,828円 ) | 5日目 |
1,746円 ( 1,921円 ) | 5日目 |
1,734円 ( 1,907円 ) | 5日目 |
1,924円 ( 2,116円 ) | 5日目 |
1,799円 ( 1,979円 ) | 5日目 |
1,960円 ( 2,156円 ) | 5日目 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
2,215円 ( 2,437円 ) | 5日目 |
2,437円 ( 2,681円 ) | 5日目 |
2,600円 ( 2,860円 ) | 5日目 |
2,429円 ( 2,672円 ) | 5日目 |
2,709円 ( 2,980円 ) | 5日目 |
2,635円 ( 2,899円 ) | 5日目 |
2,877円 ( 3,165円 ) | 5日目 |
3,165円 ( 3,482円 ) | 5日目 |
1,468円 ( 1,615円 ) | 24日目 |
1,468円 ( 1,615円 ) | 5日目 |
1,549円 ( 1,704円 ) | 24日目 |
1,739円 ( 1,913円 ) | 21日目 |
1,800円 ( 1,980円 ) | 24日目 |
1,800円 ( 1,980円 ) | 5日目 |
1,909円 ( 2,100円 ) | 24日目 |
1,909円 ( 2,100円 ) | 24日目 |
2,246円 ( 2,471円 ) | 24日目 |
2,246円 ( 2,471円 ) | 24日目 |
2,478円 ( 2,726円 ) | 24日目 |
2,585円 ( 2,844円 ) | 24日目 |
2,585円 ( 2,844円 ) | 5日目 |
2,755円 ( 3,031円 ) | 19日目 |
2,755円 ( 3,031円 ) | 24日目 |
詳細情報
基本情報
シリンダの外径部が全ねじの親指サイズ。引込み時にばね復帰する超小形の単動シリンダです。
【特長】
・超小形サイズ：シリンダの全長を大幅に短縮、内径もΦ 6～Φ15 の超小形。小さなスペースで取付けでき、装置の小形化をはかります。
・取付簡単：チューブの外径にねじを設けてあり、治具、パネル等への取付が簡単です。
・2種類の取付形式：取付形式に埋込み形とパネル取付形を用意。埋込み形は、シールワッシャでシールする方式であり、O リング・リーマ加工などが不要です。
・エアー配管は1本：単動押出方式ですから、エアー配管1本だけで作動します。
・選べる先端形状：ピストンロッドの先端形状におねじとねじなしを用意。目的に合わせて選択できます。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
