中間停止機能付セルトップシリンダ（小口径）JSM2シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

【在庫品多数】一般形タイトシリンダCMK2シリーズ

4.3

通常価格(税別)： 3,688円 (税込価格：4,057円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

【在庫品多数】一般形セレックスシリンダ（中口径）SCA2シリーズ

4.7

通常価格(税別)： 9,115円 (税込価格：10,027円)

通常出荷日：在庫品1日目

一般シリンダの中で中口径のシリーズにコンパクトで信頼性の高いブレーキを付属した...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
丸形
環境・用途
標準
エンドロック
なし(標準)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

軸方向フート形（LB）

ロッド側フランジ形（FA）

一山クレビス形（CA）

ロッド側トラニオン形（TA）

ヘッド側トラニオン形（TB）

バルブなし基本形（JSM2-00）

製品仕様

項目		JSM2			JSM2-V
チューブ内径（mm）		φ20	φ30	φ40	φ20	φ30	φ40
作動方式		複動形			複動形・バルブ付
使用流体		圧縮空気
最高使用圧力（MPa）		0.7			0.6
最低使用圧力（MPa）	ブレーキ部	0.35
最低使用圧力（MPa）	シリンダ部	0.10
耐圧力（MPa）		1.05
周囲温度（℃）		-10～+60（但し、凍結なきこと）			-10～+50（但し、凍結なきこと）
接続口径	ブレーキ部	M5	Rc1/8		M5	Rc1/8
接続口径	シリンダ部	Rc1/8
ストローク許容差（mm）		0～+1.0（～200）			0～+1.2（～1,000）
使用ピストン速度（mm/s）		50～500
クッション		無
給油		不要（給油時はタービン油1種 ISO VG32を使用）
停止精度（mm）		±1.0（300mm/s無負荷時）
保持力（N）		186	431	765	186	431	765
許容吸収エネルギー（J）		0.024	0.05	0.093	0.024	0.05	0.093

注：当製品は外部負荷により発生する大きなエネルギーは吸収できません。外部に緩衝装置を併用することをお勧めします。

ストローク

チューブ内径（mm）	標準ストローク（mm）	最大ストローク（mm）	最小ストローク（mm）
φ20	25・50・75・100・125・150 175・200・250・300	700	1
φ30
φ40

シリンダ質量

単位：kg

チューブ内径（mm）	項目・取付形式
	ストローク（S）＝0mm時の製品質量					バルブ質量	S＝10mm当たりの加算質量
	基本形（00）	軸方向フート形（LB）	フランジ形（FA）	クレビス形（CA）	トラニオン形（TA・TB）	バルブ質量	S＝10mm当たりの加算質量
φ20	0.48	0.63	0.54	0.61	0.53	0.07	0.01
φ30	0.94	1.20	1.09	1.15	1.04		0.014
φ40	1.57	1.83	1.72	1.79	0.73		0.02

規格表

軸方向フート形（LB）

チューブ内径（mm）	基本寸法
チューブ内径（mm）	A	B	BA	BB	BC	BD	BE	BG	BH	BT	BN	BO	BR	BS	BU
φ20	20	13	58	66	9	30	19	5	29	63	38	19	29	4	3.8
φ30	23	17	67	72	9.5	38.5	19	6	39	75	45	22	34.5	7	7
φ40	25	19	74	74	8	48	18	8	50	85.5	55.5	25	39.5	7	7

チューブ内径（mm）	基本寸法
チューブ内径（mm）	C	D	EE	F	FA	H	KK	LL	MM	T	V	WF
φ20	18	25	M5	26	26	15	M8×1.0	124	10	5	14	24
φ30	20	35	Rc1/8	35	35	20	M10×1.25	139	12	6	16	23
φ40	22	45	Rc1/8	46	35	20	M12×1.5	148	14	7	16	23

チューブ内径（mm）	取付寸法								P	P1	（Pθ）°	ジャバラ付
チューブ内径（mm）	LA	LB	LC	LD	LG	LH	LR	LS	P	P1	（Pθ）°	b	d	l
φ20	196	10	18	6	160	25	30	44	19.5	21	19	32	30	（ストローク／3）+6
φ30	220	12	23	7	185	30	46	62	24.5	26	15	38	46	（ストローク／3.25）+7
φ40	231	12	23	7	194	30	46	62	29.5	31	12	40	46	（ストローク／3.25）+7

ブレーキ部排気ポートサイズはEE寸法と同一です。
l 寸法は小数点以下切り上げてください。

ロッド側フランジ形（FA）

チューブ内径（mm）	基本寸法
チューブ内径（mm）	A	B	BA	BB	BC	BD	BE	BG	BT	BN	BO	BR	BS	BU	C	D
φ20	20	13	58	66	9	30	19	5	55	38	19	29	4	3.8	18	25
φ30	23	17	67	72	9.5	38.5	19	6	67	45.5	22	34.5	7	7	20	35
φ40	25	19	74	74	8	48	18	8	77.5	55.5	25	39.5	7	7	22	45

チューブ内径（mm）	基本寸法
チューブ内径（mm）	EE	F	KK	LL	MB	MM	T	V	WF	X
φ20	M5	26	M8×1.0	124	M18×1.5	10	5	14	24	182
φ30	Rc1/8	35	M10×1.25	139	M26×1.5	12	6	16	23	201
φ40	Rc1/8	46	M12×1.5	148	M26×1.5	14	7	16	23	212

チューブ内径（mm）	取付寸法								P	P1	（Pθ）°	ジャバラ付
チューブ内径（mm）	FC	FD	FF	FG	FH	FL	FM	FT	P	P1	（Pθ）°	b	d	l
φ20	20	6	20.8	141.2	34	40	54	3.2	19.5	21	19	32	30	（ストローク／3）+6
φ30	28	7	18.5	159.5	44	64	80	4.5	24.5	26	15	38	46	（ストローク／3.25）+7
φ40	28	7	18.5	168.5	44	64	80	4.5	29.5	31	12	40	46	（ストローク／3.25）+7

ブレーキ部排気ポートサイズはEE寸法と同一です。
l 寸法は小数点以下切り上げてください。

一山クレビス形（CA）

チューブ内径（mm）	基本寸法
チューブ内径（mm）	A	B	BA	BB	BC	BD	BE	BG	BL	BM	BN	BO	BP	BR	BS	BU	C	D	EE
φ20	20	13	58	66	9	30	19	5	34	55	38	19	38	29	4	3.8	18	25	M5
φ30	23	17	67	72	9.5	38.5	19	6	42	66	45	22	43.8	34.5	7	7	20	35	Rc1/8
φ40	25	19	74	74	8	48	18	8	50	80.5	55.5	25	52	39.5	7	7	22	45	Rc1/8

チューブ内径（mm）	基本寸法
チューブ内径（mm）	F	GE	KK	LL	MB	MM	T	V	WF
φ20	26	55	M8×1.0	124	M18×1.5	10	5	14	24
φ30	35	62	M10×1.25	139	M26×1.5	12	6	16	23
φ40	35	62	M12×1.5	148	M26×1.5	14	7	16	23

チューブ内径（mm）	取付寸法										P	P1	（Pθ）°	ジャバラ付
チューブ内径（mm）	CA	CB	CC	CD	CJ	CL	CM	CN	CO	CQ	P	P1	（Pθ）°	b	d	l
φ20	223	14	10	10	193	31	24	8	22	8	19.5	21	19	32	30	（ストローク／3）+6
φ30	247	18	12	12	212	32	30	7	26	10	24.5	26	15	38	46	（ストローク／3.25）+7
φ40	258	18	12	12	221	32	30	7	26	10	29.5	31	12	40	46	（ストローク／3.25）+7

ブレーキ部排気ポートサイズはEE寸法と同一です。
l 寸法は小数点以下切り上げてください。

ロッド側トラニオン形（TA）

チューブ内径（mm）	基本寸法
チューブ内径（mm）	A	B	BA	BB	BC	BD	BE	BG	BH	BL	BM	BN	BO	BR	BS	BU
φ20	20	13	58	66	9	30	19	5	29	34	55	38	19	29	4	3.8
φ30	23	17	67	72	9.5	38.5	19	6	39	42	66	45.5	22	34.5	7	7
φ40	25	19	74	74	8	48	18	8	50	50	80.5	55.5	25	39.5	7	7

チューブ内径（mm）	基本寸法
チューブ内径（mm）	C	D	EE	F	FA	KK	LL	MB	MM	T	V	WF	X
φ20	18	25	M5	26	26	M8×1.0	124	M18×1.5	10	5	14	24	182
φ30	20	35	Rc1/8	35	35	M10×1.25	139	M26×1.5	12	6	16	23	201
φ40	22	45	Rc1/8	46	35	M12×1.5	148	M26×1.5	14	7	16	23	212

チューブ内径（mm）	取付寸法									P	P1	（Pθ）°	ジャバラ付
チューブ内径（mm）	TB	TD	TE	TF	TG	TH	TL	TM	TN	P	P1	（Pθ）°	b	d	l
φ20	4.5	8	9	19.5	142.5	29.5	8	30	46	19.5	21	19	32	30	（ストローク／3）+6
φ30	5.5	10	11	17.5	160.5	39	12	40	64	24.5	26	15	38	46	（ストローク／3.25）+7
φ40	5.5	10	11	17.5	169.5	44	9.5	53	72	29.5	31	12	40	46	（ストローク／3.25）+7

ブレーキ部排気ポートサイズはEE寸法と同一です。
l 寸法は小数点以下切り上げてください。

ヘッド側トラニオン形（TB）

チューブ内径（mm）	基本寸法
チューブ内径（mm）	A	B	BA	BB	BC	BD	BE	BG	BL	BM	BN	BO	BR	BS	BU	C	D	EE
φ20	20	13	58	66	9	30	19	5	34	55	38	19	29	4	3.8	18	25	M5
φ30	23	17	67	72	9.5	38.5	19	6	42	66	45	22	34.5	7	4	20	35	Rc1/8
φ40	25	19	74	74	8	48	18	8	50	80.5	55.5	25	39.5	7	7	22	45	Rc1/8

チューブ内径（mm）	基本寸法
チューブ内径（mm）	FA	KK	LL	MB	MM	T	V	WF	X
φ20	26	M8×1.0	124	M18×1.5	10	5	14	24	182
φ30	35	M10×1.25	139	M26×1.5	12	6	16	23	201
φ40	35	M12×1.5	148	M26×1.5	14	7	16	23	212

チューブ内径（mm）	取付寸法									P	（Pθ）°	ジャバラ付
チューブ内径（mm）	TB	TD	TE	TH	TJ	TK	TL	TM	TN	P	（Pθ）°	b	d	l
φ20	4.5	8	9	29.5	152.5	9.5	8	30	46	19.5	19	32	30	（ストローク／3）+6
φ30	5.5	10	11	39	167.5	10.5	12	40	64	24.5	15	38	46	（ストローク／3.25）+7
φ40	5.5	10	11	44	176.5	10.5	9.5	53	72	29.5	12	40	46	（ストローク／3.25）+7

ブレーキ部排気ポートサイズはEE寸法と同一です。
l 寸法は小数点以下切り上げてください。

バルブなし基本形（JSM2-00）

チューブ内径（mm）	基本寸法
チューブ内径（mm）	A	B	BA	BB	BC	BD	BE	BG	BH	BL	BM	BN	BO	BP	BS	BU	C	D	EE
φ20	20	13	58	66	9	30	19	5	29	34	55	38	25	38	4	3.8	18	25	M5
φ30	23	17	67	72	9.5	38.5	19	6	39	42	66	45	32	43.8	7	7	20	35	Rc1/8
φ40	25	19	74	74	8	48	18	8	50	50	80.5	55.5	36.5	52	7	7	22	45	Rc1/8

チューブ内径（mm）	基本寸法											P	（Pθ）°	ジャバラ付
チューブ内径（mm）	F	KK	LL	MB	MM	T	V	WF	X	XE	XF	P	（Pθ）°	b	d	l
φ20	26	M8×1.0	124	M18×1.5	10	5	14	24	182	138	44	19.5	19	32	30	（ストローク／3）+6
φ30	35	M10×1.25	139	M26×1.5	12	6	16	23	201	155	46	24.5	15	38	46	（ストローク／3.25）+7
φ40	46	M12×1.5	148	M26×1.5	14	7	16	23	212	164	48	29.5	12	40	46	（ストローク／3.25）+7

各支持形式の外形寸法は、JSM2-V（バルブ付）と同一です。
l 寸法は小数点以下切り上げてください。

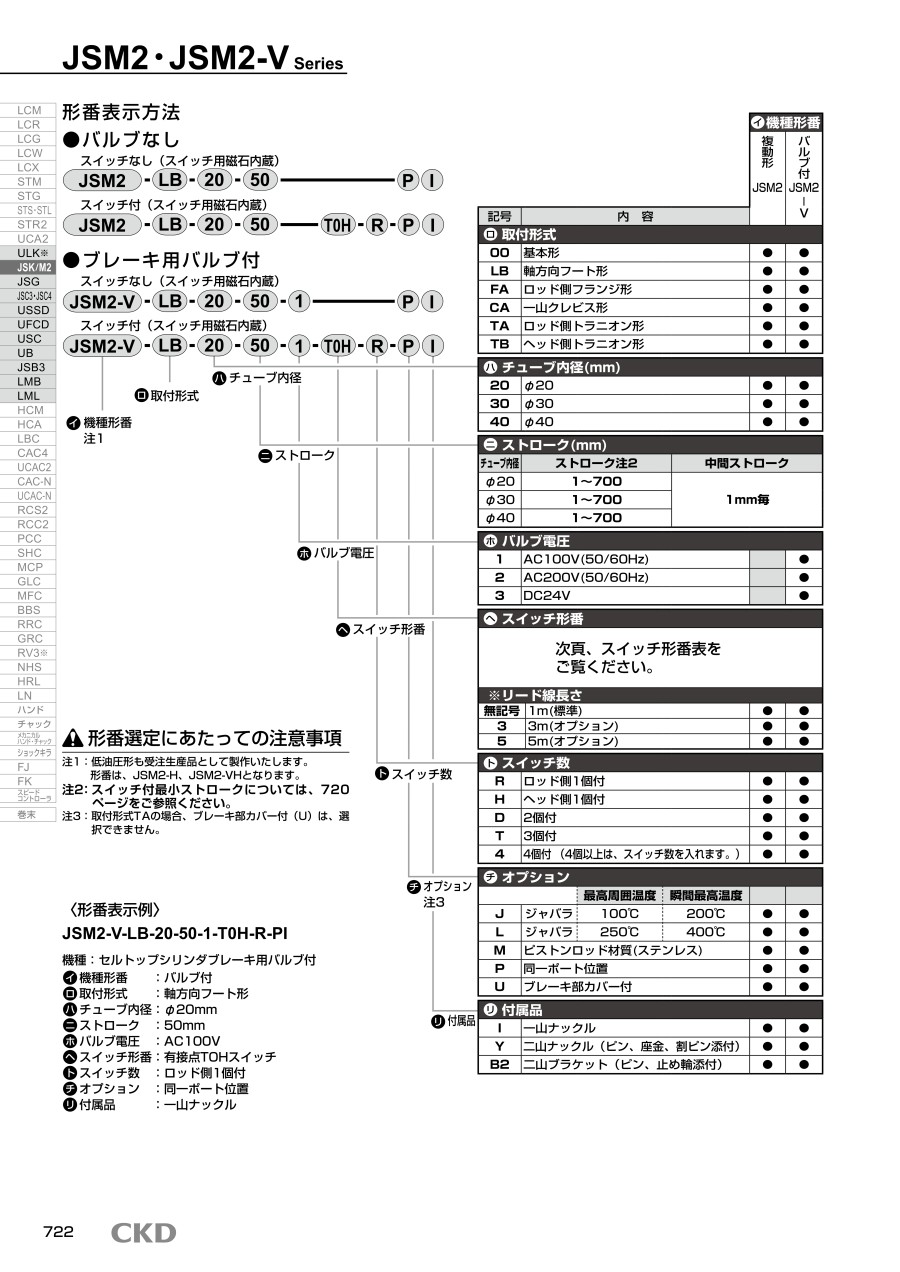

型番リスト

表示件数

型番

JSM2-00-30-125

JSM2-00-[20,30,40]-[25,50,75,100,125,150,175,200,250,300]

JSM2-CA-[20,30,40]-[25,50,75,100,125,150,175,200,250,300]

JSM2-FA-[20,30,40]-[25,50,75,100,125,150,175,200,250,300]

JSM2-LB-[20,30,40]-[25,50,75,100,125,150,175,200,250,300]

JSM2-TA-[20,30,40]-[25,50,75,100,125,150,175,200,250,300]

JSM2-TB-[20,30,40]-[25,50,75,100,125,150,175,200,250,300]

ストローク L

(mm)

シリンダ内径 D

(φ)

付加機能

バルブ

使用圧力

(MPa)

支持形式

支持金具取付位置

取付形式

配管ねじ種類

周囲温度

(℃)

最小発注数量

125	30	落下防止 / ブレーキ付 / 中間停止機能付	なし	0.35（ブレーキ部） 0.10（シリンダ部）～0.7	-	-	基本形	-	-10～60	1個
