バルブ付セルシリンダCAV2シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
内径サイズはΦ50、Φ75、Φ100の3口径。給油、無給油が選定できます。ダブルソレノイドタイプ、バル...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
軸方向フート形（LB） φ50
注1:（ ）内寸法はクッション付（B）の場合を示します。
注2:L寸法は小数点以下切り上げてください。
注3:クッション付全長短タイプ（-S、-NS）の外形寸法図は当図のクッションなし（N）の寸法と同じです。
注4:付属品の外形寸法図については、デジタルカタログ723ページをご参照ください。
注5:ストロークによって中持ちヘッド（2点鎖線）が追加されます。デジタルカタログ714ページをご参照ください。
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

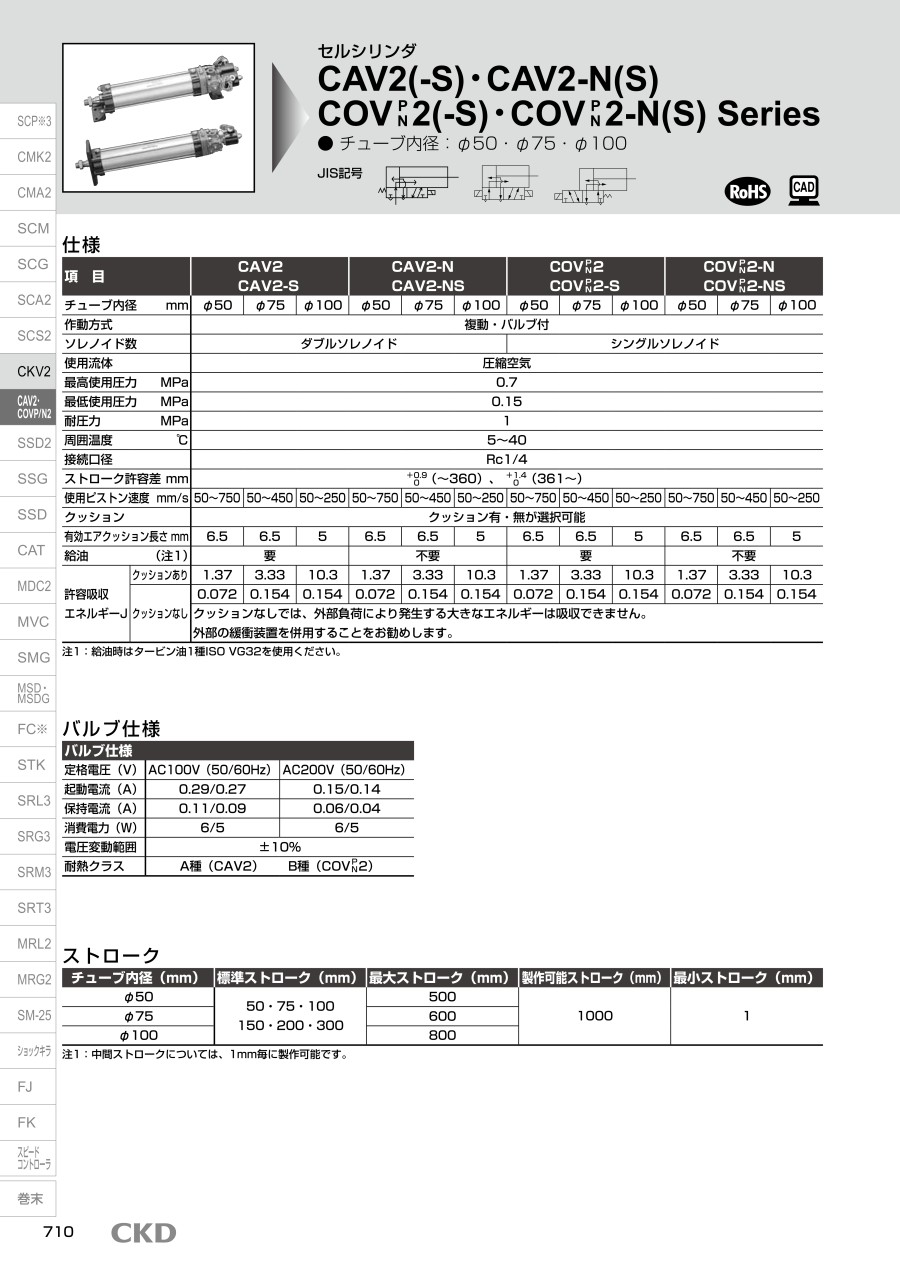

製品仕様
| 項目 | CAV2 CAV2-S | CAV2-N CAV2-NS | |||||
|---|---|---|---|---|---|---|---|
| チューブ内径 mm | φ50 | φ75 | φ100 | φ50 | φ75 | φ100 | |
| 作動方式 | 複動・バルブ付 | ||||||
| ソレノイド数 | ダブルソレノイド | ||||||
| 使用流体 | 圧縮空気 | ||||||
| 最高使用圧力 MPa | 0.7 | ||||||
| 最低使用圧力 MPa | 0.15 | ||||||
| 耐圧力 MPa | 1 | ||||||
| 周囲温度 ℃ | 5～40 | ||||||
| 接続口径 | Rc1/4 | ||||||
| ストローク許容差 mm | 0～+0.9（～360）、0～+1.4（361～） | ||||||
| 使用ピストン速度 mm/s | 50～750 | 50～450 | 50～250 | 50～750 | 50～450 | 50～250 | |
| クッション | クッション有・無が選択可能 | ||||||
| 有効エアクッション長さ mm | 6.5 | 6.5 | 5 | 6.5 | 6.5 | 5 | |
| 給油 | 要注1 | 不要 | |||||
| 許容吸収エネルギーJ | クッションあり | 1.37 | 3.33 | 10.3 | 1.37 | 3.33 | 10.3 |
| 0.072 | 0.154 | 0.154 | 0.072 | 0.154 | 0.154 | ||
| クッションなし | クッションなしでは、外部負荷により発生する大きなエネルギーは吸収できません。 外部の緩衝装置を併用することをお勧めします。 | ||||||
注1:給油時はタービン油1種ISO VG32を使用ください。
内部構造
CAV2
CAV2、CAV2-N（ダブルソレノイド形）
部品リスト
| 品番 | 部品名称 | 材質 | 備考 | 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | ピストンロッド | 鋼 | 工業用クロムメッキ | 33 | ロックナット | 鋼 | 亜鉛クロメート |
| 2 | 六角ナット | 鋼 | 亜鉛クロメート | 34 | Uナット | 鋼 | 亜鉛クロメート |
| 3 | ダストワイパ | ニトリルゴム | - | 35 | 十字穴付なべ小ねじ | 鋼 | 亜鉛クロメート 〔無給油形のみ〕 |
| 4 | ロッドパッキン | ニトリルゴム | - | 36 | ばね座金 | 鋼 | 亜鉛クロメート 〔無給油形のみ〕 |
| 5 | ブシュ | 含油軸受合金 | - | 37 | マフラ押え板 | 鋼 | 亜鉛クロメート 〔無給油形のみ〕 |
| 6 | ロッドカバー | アルミニウム 合金ダイカスト | 塗装 | 38 | エレメント | 樹脂 | 〔無給油形のみ〕 |
| 7 | ニードルガスケット | ニトリルゴム | - | 39 | 排気ブロック | アルミニウム 合金ダイカスト | 硬質アルマイト （給油形のみ） ニッケルメッキ （無給油形のみ） |
| 8 | クッションニードル | 銅合金 | - | ||||
| 9 | ニードルナット | 銅合金 | - | 40 | スライドバルブ | 四ふっ化エチレン 樹脂 | - |
| 10 | シリンダガスケット | ニトリルゴム | - | 41 | キャップガスケット | ニトリルゴム | - |
| 11 | クッションパッキン | ニトリルゴム・鋼 | - | 42 | ロッドガスケット | ニトリルゴム | Oリング |
| 12 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト | 43 | ポートスプリング | ステンレス鋼 | - |
| 13 | スイッチホルダ | ステンレス鋼 | - | 44 | ポートボディ | アルミニウム 合金ダイカスト | - |
| 14 | 十字穴付なべ小ねじ | 鋼 | - | 45 | 十字穴付皿小ねじ | 鋼 | 亜鉛クロメート |
| 15 | シリンダスイッチ | - | - | 46 | リングコアー | 鋼 | - |
| 16 | スイッチ取付台 | アルミニウム合金 | - | 47 | コイル組立 | - | 糸巻き〔CAV2〕、 モールド〔COV2〕 |
| 17 | 止めねじ | 鋼 | - | 48 | 排気ブロックガスケット | ニトリルゴム | - |
| 18 | ピストン（R） | アルミニウム 合金ダイカスト | - | 49 | ポートボディガスケット | ニトリルゴム | - |
| 19 | 磁石 | プラスチック | - | 50 | キャップ | アルミニウム 合金ダイカスト | - |
| 20 | ピストンガスケット | ニトリルゴム | - | 51 | バルブロッド | アルミニウム合金 | - |
| 21 | ピストン（H） | アルミニウム 合金ダイカスト | - | 52 | スプールパッキン | ニトリルゴム | - |
| 22 | ウェアリング | ポリアセタール樹脂 | - | 53 | スプール | アルミニウム合金 | - |
| 23 | ピストンパッキン | ニトリルゴム | - | 54 | スリーブガスケット | ニトリルゴム | CAV※2のみ |
| 24 | ヘッドカバー | アルミニウム 合金ダイカスト | 塗装 | 55 | コアーガスケット | ニトリルゴム | - |
| 25 | タイロッド | 鋼 | 亜鉛クロメート | 56 | プランジャばね | ステンレス鋼 | - |
| 26 | 六角ナット | 鋼 | 亜鉛クロメート | 57 | プランジャ組立 | ステンレス鋼、 ニトリルゴム | - |
| 27 | ばね座金 | 鋼 | 亜鉛クロメート | 58 | コアー組立 | ステンレス鋼、銅 | - |
| 28 | ワッシャ | 鋼 | 亜鉛クロメート、 〔φ100のみ〕 | 59 | ばね座金 | 鋼 | - |
| 29 | パスパイプ | アルミニウム合金 | - | 60 | 袋ナット | 鋼 | - |
| 30 | パイプガスケット | ニトリルゴム | - | 61 | 手動つまみ | ポリアセタール樹脂 | COV※2のみ |
| 31 | 埋栓 | 鋼 | 黒染 | 62 | 手動ガスケット | ニトリルゴム | COV※2のみ |
| 32 | 速度調整ニードル | 鋼 | ニッケルメッキ | 63 | スプールパッキン | ニトリルゴム | COV※2のみ |
注1:クッション無しは、7・8・9・11がありません。
規格表
軸方向フート形（LB） φ50
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
29,257円 ( 32,183円 ) | 9日目 |
26,037円 ( 28,641円 ) | 9日目 |
29,744円 ( 32,718円 ) | 11日目 |
39,783円 ( 43,761円 ) | 14日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
詳細情報
基本情報
内径サイズはΦ50、Φ75、Φ100の3口径。給油、無給油が選定できます。ダブルソレノイドタイプ、バルブ付シリンダ。
