エアファイバ用ワンタッチ継手 RG-P2-Bシリーズ【10個入り】

カタログ |

通常単価(税別): 2,474円

税込単価: 2,721円

通常出荷日：5日目

エアファイバ用ワンタッチ継手のブランクプラグ。【特長】・エアファイバは、リード線並みの細さと柔軟性を備...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：4 日目

RG-P2-B

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

RG-P2-Bの仕様・寸法情報

本体

難燃性樹脂(UL94 V-0相当)

使用温度(℃)

-10～60

使用流体

空気

継手種類

その他形状

ブランクプラグ

種類

ワンタッチ継手

接続継手径1(mm)

1.8

オプション

なし

クリーン仕様

クリーン仕様なし

材質制限

材質制限なし

耐オゾン仕様

なし

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

エアファイバ用ワンタッチ継手 RG-P2-Bの外形図

（単位：mm）

RG-P2-B
※接続継手がRGシリーズの時の寸法です。

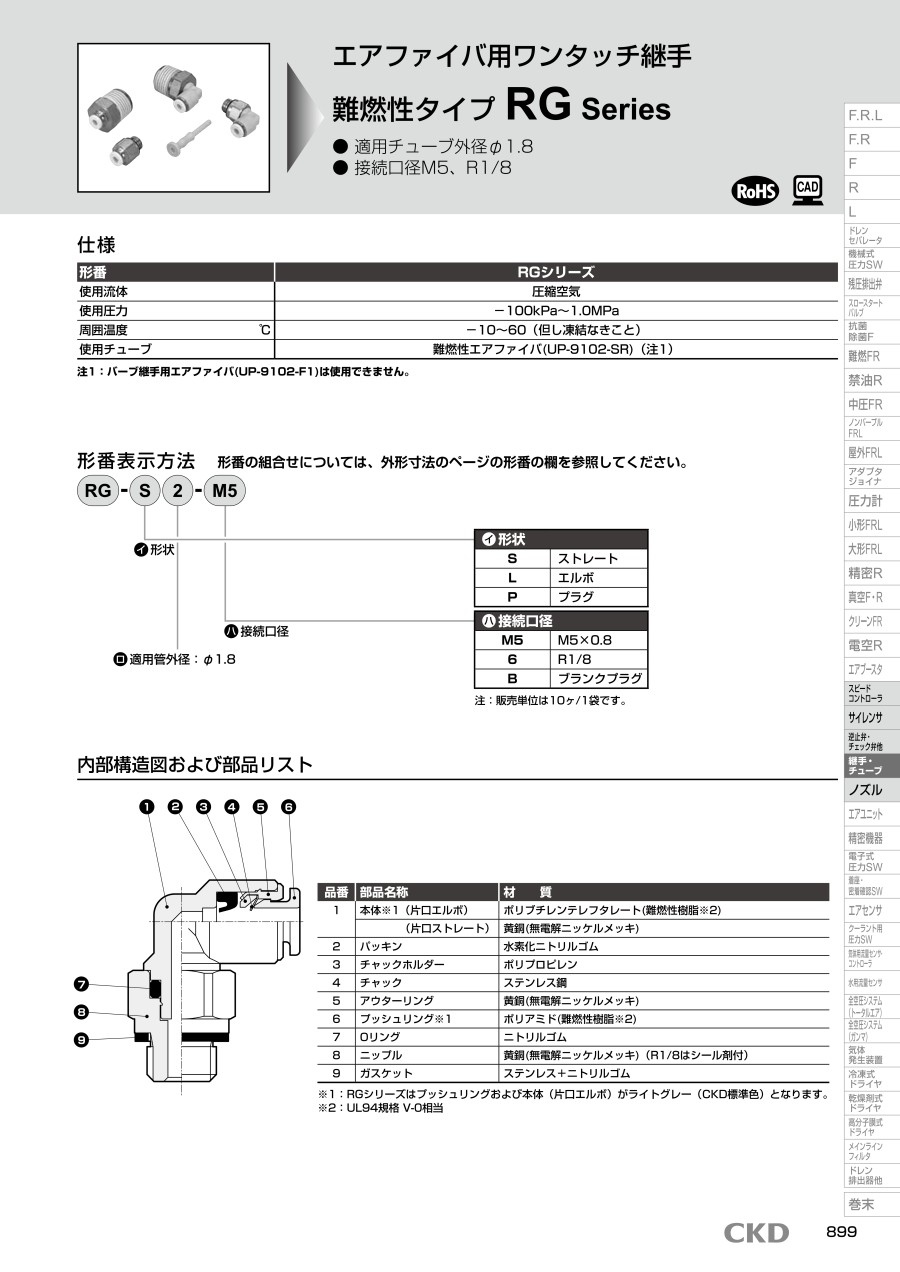

エアファイバ用ワンタッチ継手 RG-P2-Bの仕様

適用チューブ外径：φ1.8（直径1.8mm）
材質：ポリブチレンテレフタレート（PBT）／ライトグレー（CKD 標準色）（UL94規格 V-0相当）
質量：0.2g

形番	RGシリーズ
使用流体	圧縮空気
使用圧力	-100kPa～1.0MPa
周囲温度 ℃	-10～60（但し凍結なきこと）
使用チューブ	難燃性エアファイバ（UP-9102-SR）（注1）

注1：バーブ継手用エアファイバ（UP-9102-F1）は使用できません。

形番表示方法

使用上のご注意

必ず難燃性エアファイバ（UP-9102-SR）とエアファイバ用ワンタッチ継手難燃性タイプ（RGシリーズ）の組合せで使用してください。
溶接火花等が飛散する雰囲気での使用は避けてください。難燃性樹脂を使用しておりますが、耐スパッタ用の製品ではありません。
チューブがやわらかく細いため、無理な力が加わるとチューブが抜ける可能性があります。

開発秘話

エアファイバは、糸のように細いチューブです。この細いチューブを外しやすく、かつしっかり固定すためにはチャック部品が食い込み量調整がキーとなります。対象が細い上に柔らかいため、チャック部品とチューブを幾度と試作し。最適化を図りました。

型番リスト

表示件数

型番

RG-P2-B

最小発注数量

1パック

10個入り

通常単価(税別) (税込単価)	通常出荷日

2,474円

( 2,721円 )

5日目

詳細情報

基本情報

基本情報

エアファイバ用ワンタッチ継手のブランクプラグ。
【特長】
・エアファイバは、リード線並みの細さと柔軟性を備えた、今までにない超極細エアチューブ。
・狭小スペース等の難配管や短距離配管が簡単にできる。
・配管後のチューブ抵抗が従来に比べ極めて小さいため、装置精度への影響も解消可能。
・小口径のエアシリンダ配管に適し、装置の小形化に貢献。
【用途】
・小口径のエアシリンダに使用。

■CKD商品選定ページはこちら

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

ＣＫＤ
エアファイバワンタッチ継手用 UP-94シリーズ
本製品の適合品。帯電防止タイプとクリーンタイプの2タイプがあり、外径φ1.8､内径φ1.2。UP-94シリーズはエアファイバ用チューブになります。
ＣＫＤ
エアファイバ専用継手用 UP-9102-F1シリーズ
接続口径互換のチューブ。外径φ1.8､最小曲げ半径4mmの極細タイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアファイバ用ワンタッチ継手 RG-P2-Bシリーズの型番RG-P2-Bのページです。型番RG-P2-Bに関する仕様情報を記載しております。

エアファイバ用ワンタッチ継手 RG-P2-Bシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q継手にチューブを接続する際の注意点はなんですか？

チューブ端面を直角に切断してください。また、チューブに汚れや異物や傷がないか確認してください。切断時には、チューブカッターがお勧めです。

Qワンタッチ継手を真空時の注意点はなんですか？

正圧・負圧（真空）のどちらでも使用できるよう設計されています。ただし、ウレタンチューブを用いる場合は、インサートリングの併用をしてください。
