エアファイバ用ワンタッチ継手 RG-L2シリーズ【10個入り】
- 通常単価(税別)
- 7,453円～8,032円
- 税込単価
- 8,198円～8,835円
片口エルボタイプのエアファイバ用ワンタッチ継手。【特長】・エアファイバは、リー...
詳細情報を確認する商品仕様

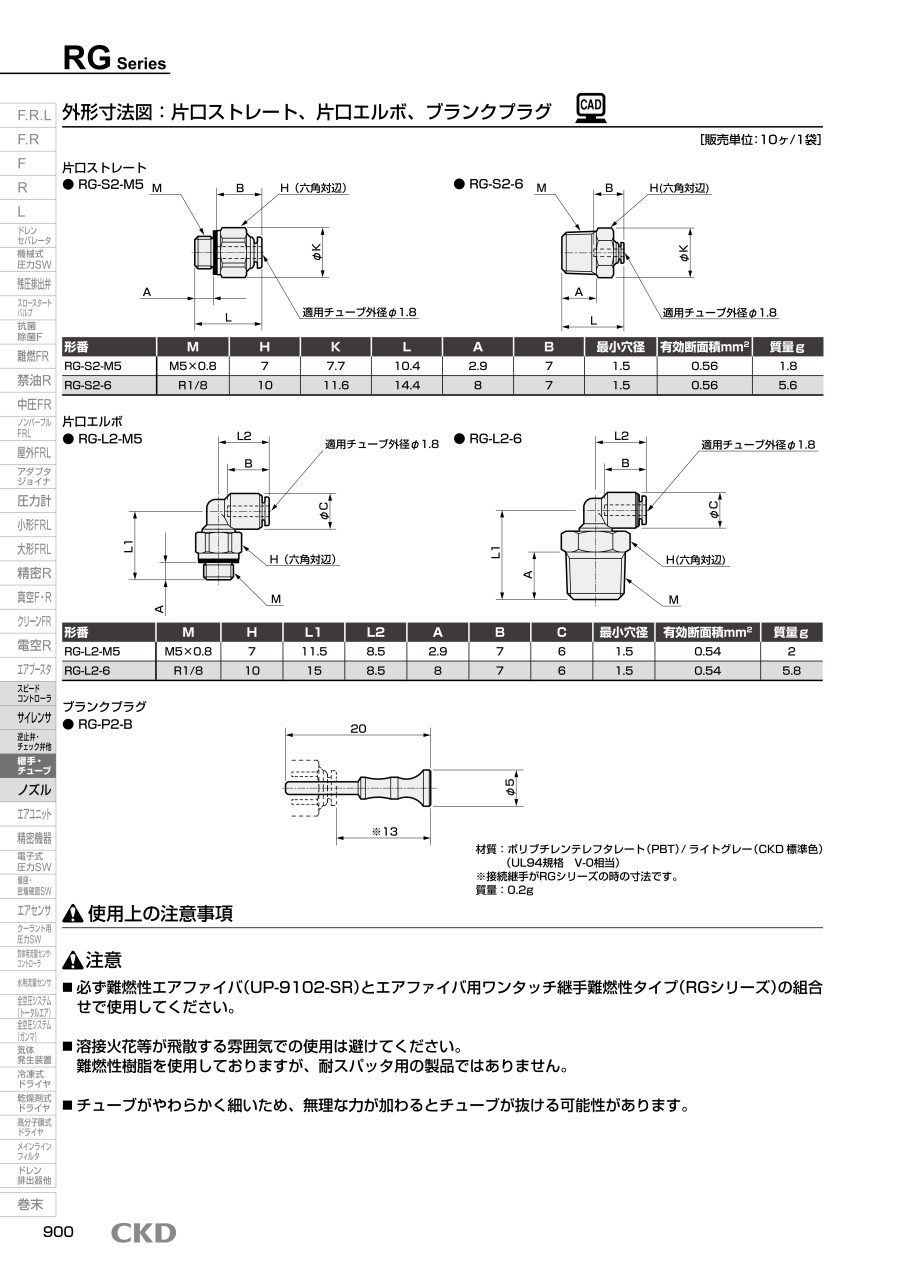

エアファイバ用ワンタッチ継手 RG-L2-□シリーズの外形図
RG-L2-M5
RG-L2-6
（単位：mm）
| 形番 | M | H | L1 | L2 | A | B | C | 最小穴径 | 有効断面積 mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|---|
| RG-L2-M5 | M5×0.8 | 7 | 11.5 | 8.5 | 2.9 | 7 | 6 | 1.5 | 0.54 | 2 |
| RG-L2-6 | R1/8 | 10 | 15 | 8.5 | 8 | 7 | 6 | 1.5 | 0.54 | 5.8 |
エアファイバ用ワンタッチ継手 RG-L2-□シリーズの仕様
- 適用チューブ外径：φ1.8（直径1.8mm）
- 接続口径：M5×0.8、R1/8
| 形番 | RGシリーズ |
|---|---|
| 使用流体 | 圧縮空気 |
| 使用圧力 | -100kPa～1.0MPa |
| 周囲温度 ℃ | -10～60（但し凍結なきこと） |
| 使用チューブ | 難燃性エアファイバ（UP-9102-SR）（注1） |
注1：バーブ継手用エアファイバ（UP-9102-F1）は使用できません。
形番表示方法
形番表示方法
内部構造図・部品リスト
内部構造図
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | 本体※1（片口エルボ） | ポリブチレンテレフタレート（難燃性樹脂※2） |
| 2 | パッキン | 水素化ニトリルゴム |
| 3 | チャックホルダー | ポリプロピレン |
| 4 | チャック | ステンレス鋼 |
| 5 | アウターリング | 黄銅（無電解ニッケルメッキ） |
| 6 | プッシュリング※1 | ポリアミド（難燃性樹脂※2） |
| 7 | Oリング | ニトリルゴム |
| 8 | ニップル | 黄銅（無電解ニッケルメッキ）（R1/8はシール剤付） |
| 9 | ガスケット | ステンレス+ニトリルゴム |
※1：RGシリーズはプッシュリングおよび本体（片口エルボ）がライトグレー（CKD標準色）となります。
※2：UL94規格 V-0相当
使用上のご注意
- 必ず難燃性エアファイバ（UP-9102-SR）とエアファイバ用ワンタッチ継手難燃性タイプ（RGシリーズ）の組合せで使用してください。
- 溶接火花等が飛散する雰囲気での使用は避けてください。難燃性樹脂を使用しておりますが、耐スパッタ用の製品ではありません。
- チューブがやわらかく細いため、無理な力が加わるとチューブが抜ける可能性があります。
開発秘話
エアファイバは、糸のように細いチューブです。この細いチューブを外しやすく、かつしっかり固定すためにはチャック部品が食い込み量調整がキーとなります。対象が細い上に柔らかいため、チャック部品とチューブを幾度と試作し、最適化を図りました。
詳細情報
基本情報
片口エルボタイプのエアファイバ用ワンタッチ継手。
【特長】
・エアファイバは、リード線並みの細さと柔軟性を備えた、今までにない超極細エアチューブ。
・狭小スペース等の難配管や短距離配管が簡単にできる。
・配管後のチューブ抵抗が従来に比べ極めて小さいため、装置精度への影響も解消可能。
・小口径のエアシリンダ配管に適し、装置の小形化に貢献。
【用途】
・小口径のエアシリンダに使用。
商品担当おすすめ
ＣＫＤ
エアファイバ ワンタッチ継手用 UP-94シリーズ
本製品の適合品。帯電防止タイプとクリーンタイプの2タイプがあり、外径φ1.8､内径φ1.2。UP-94シリーズはエアファイバ用チューブになります。
