オークラ輸送機

ジャブコンII JHK用固定脚 JSK

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：8日目

【特長】・ジャブコンJHK用脚です。・適用コンベヤは、JSKです。

オークラ輸送機製の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。

よく一緒に見られています

オークラ輸送機

通常出荷日：3 日目

よく一緒に見られています

オークラ輸送機

通常出荷日：7 日目

JSK[10,15,20,25,30,35,40,50,60][S,W]-[280-1440/1]S

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

JSK[10,15,20,25,30,35,40,50,60][S,W]-[280-1440/1]Sの仕様・寸法情報

使用コンベヤタイプ

スロープベルトコンベヤ

呼称幅

10 ～ 60

脚タイプ

ストレート / 裾広

脚高(mm)

280 ～ 1440

設置方法

アジャスト金具材質（ステンレス製）

適用コンベヤ

JSK

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

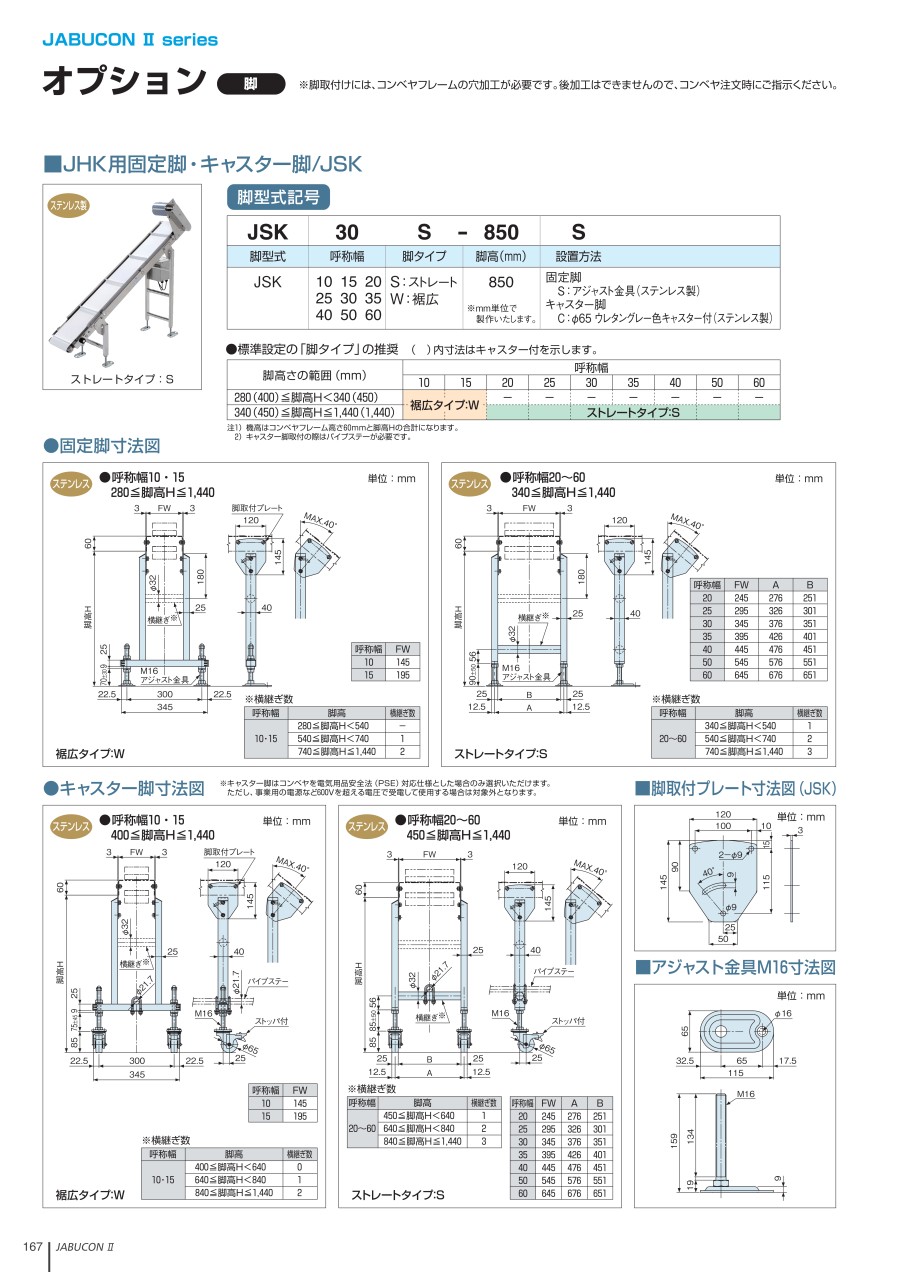

外形図

単位：mm

呼称幅10・15
280≦脚高H≦1,440
裾広タイプ：W

呼称幅20～60
340≦脚高H≦1,440
ストレートタイプ：S

脚取付プレート

アジャスト金具M16

製品仕様

仕様

材質：ステンレス

脚型番	JSK
呼称幅	10, 15, 20, 25, 30, 35, 40, 50, 60
脚タイプ	S：ストレート W：裾広
脚高（mm）	280～1,440
設置方法	アジャスト金具（ステンレス製）

●標準設定の「脚タイプ」の推奨

脚高さの範囲（mm）	呼称幅
脚高さの範囲（mm）	10	15	20	25	30	35	40	50	60
280≦脚高H＜340	裾広タイプ：W		-	-	-	-	-	-	-
340≦脚高H≦1,440	裾広タイプ：W		ストレートタイプ：S

注）機高はコンベヤフレーム高さ60mmと脚高Hの合計になります。

寸法

●呼称幅10・15

単位：mm

呼称幅	FW
10	145
15	195

●呼称幅20～60

単位：mm

呼称幅	FW	A	B
20	245	276	251
25	295	326	301
30	345	376	351
35	395	426	401
40	445	476	451
50	545	576	551
60	645	676	651

※横継ぎ数

呼称幅	脚高	横継ぎ数
10・15	280≦脚高H＜540	-
	540≦脚高H＜740	1
	740≦脚高H≦1,440	2
20～60	340≦脚高H＜540	1
	540≦脚高H＜740	2
	740≦脚高H≦1,440	3

注意・禁止事項

脚取付けには、コンベヤフレームの穴加工が必要です。後加工はできませんので、コンベヤ注文時にご指示ください。

型番リスト

表示件数

型番

JSK[10,15,20,25,30,35,40,50,60][S,W]-[280-1440/1]S

呼称幅

脚タイプ

脚高

(mm)

設置方法

最小発注数量

10 ～ 60

ストレート / 裾広

280 ～ 1440

アジャスト金具材質（ステンレス製）

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

8日目

詳細情報

基本情報

基本情報

【特長】・ジャブコンJHK用脚です。・適用コンベヤは、JSKです。

ご注意

オークラ輸送機製の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
