コロコンミニ ローラタイプ 幅50-500 （KBW型）
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

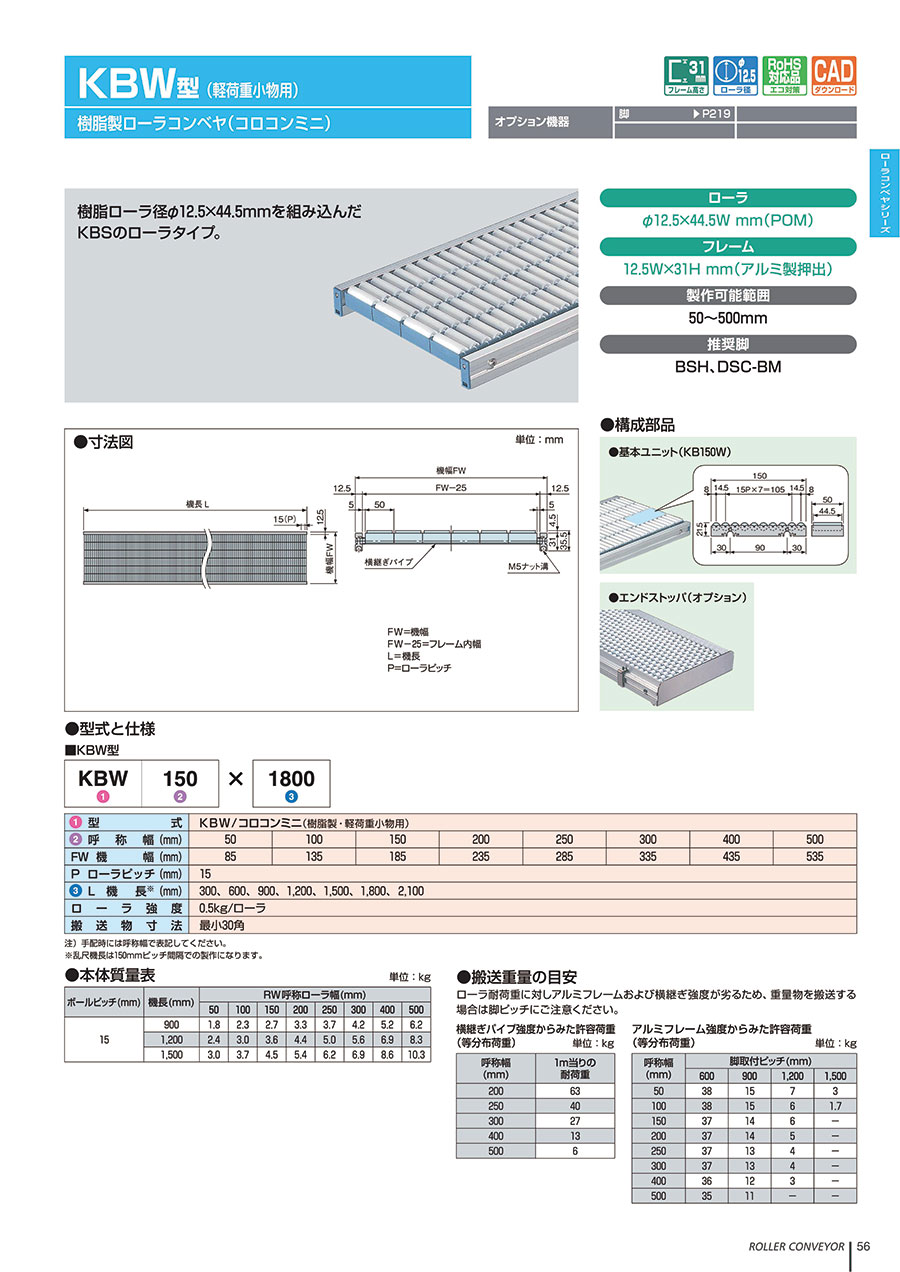

商品仕様
外形図
FW=機幅、FW-25=フレーム内幅、L=機長、P=ローラピッチ
製品仕様
- ローラ：φ12.5×44.5W mm（POM）
- フレーム：12.5W×31H mm（アルミ製押出）
- 推奨脚：SBH、DSC-BM
仕様
| （1）型式 | KBW／コロコンミニ（樹脂製・軽荷重小物用） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| （2）呼称幅 | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | |
| FW 機幅（mm） | 85 | 135 | 185 | 235 | 285 | 335 | 435 | 535 | |
| P ローラピッチ（mm） | 15 | ||||||||
| （3）L 機長（mm） | 150、300、450、600、750、900、1,050、1,200、1,350、1,500、1,650、1,800、1,950、2,100 | ||||||||
| ローラ強度 | 0.5kg/ローラ | ||||||||
| 搬送物寸法 | 最小30角 | ||||||||
構成部品
基本ユニット（KB150W）
エンドストッパ（オプション）
本体質量表
単位：kg
| ボールピッチ（mm） | 機長（mm） | RW 呼称ローラ幅 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | |||
| 15 | 900 | 1.8 | 2.3 | 2.7 | 3.3 | 3.7 | 4.2 | 5.2 | 6.2 | |
| 1,200 | 2.4 | 3.0 | 3.6 | 4.4 | 5.0 | 5.6 | 6.9 | 8.3 | ||
| 1,500 | 3.0 | 3.7 | 4.5 | 5.4 | 6.2 | 6.9 | 8.6 | 10.3 | ||
搬送質量の目安
ローラ耐荷重に対しアルミフレームおよび横継ぎ強度が劣るため、重量物を搬送する場合は脚ピッチにご注意ください。
横継ぎパイプ強度からみた許容荷重
（等分布荷重）
（等分布荷重）
単位：kg
| 呼称幅 （mm） | 1m当りの耐荷重 |
|---|---|
| 200 | 63 |
| 250 | 40 |
| 300 | 27 |
| 400 | 13 |
| 500 | 6 |
アルミフレーム強度からみた許容荷重
（等分布荷重）
（等分布荷重）
単位：kg
| 呼称幅 （mm） | 脚取付ピッチ（mm） | |||
|---|---|---|---|---|
| 600 | 900 | 1,200 | 1,500 | |
| 50 | 38 | 15 | 7 | 3 |
| 100 | 38 | 15 | 6 | 1.7 |
| 150 | 37 | 14 | 6 | - |
| 200 | 37 | 14 | 5 | - |
| 250 | 37 | 13 | 4 | - |
| 300 | 37 | 13 | 4 | - |
| 400 | 36 | 12 | 3 | - |
| 500 | 35 | 11 | - | - |
選定サポート情報
型式
（1）型式 （2）呼称幅 （3）L 機長
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
【特長】
・フローラックやガイドなどさまざまな用途に活用できるKBS型のレールタイプ。
・搬送長さ300,600,900,1200,1500,1800,2100mmまで、ローラ幅60-510mmまで指定可能。
コンベヤの設計・選定でお困りの方はこちら。
