コロコンミニ ホイールタイプ 幅50-500 （KBS型）
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

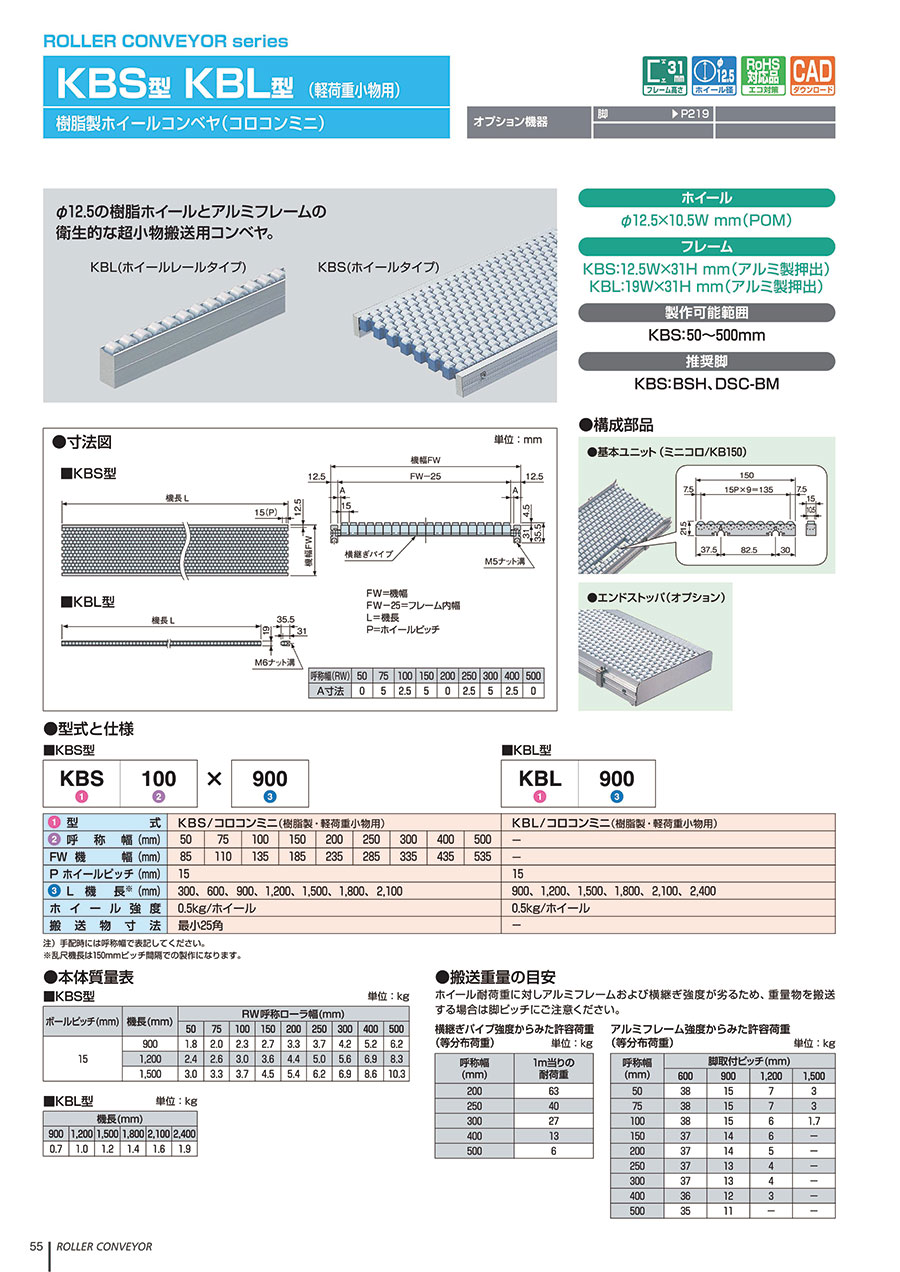

商品仕様
外形図
FW=機幅、FW-25=フレーム内幅、L=機長、P=ホイールピッチ
製品仕様
仕様
| （1）型式 | KBS／コロコンミニ（樹脂製・軽荷重小物用） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| （2）呼称幅 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
| FW 機幅（mm） | 85 | 110 | 135 | 185 | 235 | 285 | 335 | 435 | 535 |
| P ホイールピッチ（mm） | 15 | ||||||||
| （3）L 機長（mm） | 150、300、450、600、750、900、1,050、1,200、1,350、1,500、1,650、1,800、1,950、2,100 | ||||||||
| ホイール強度 | 0.5kg/ホイール | ||||||||
| 搬送物寸法 | 最小25角 | ||||||||
- ホイール：φ12.5×10.5W mm（POM）
- フレーム：12.5W×31H mm（アルミ製押出）
- 推奨脚：BSH、DSC-BM
構成部品
基本ユニット（ミニコロ／KB150W）
エンドストッパ（オプション）
本体質量表
単位：kg
| ボールピッチ（mm） | 機長（mm） | RW 呼称ローラ幅（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | ||
| 15 | 900 | 1.8 | 2.0 | 2.3 | 2.7 | 3.3 | 3.7 | 4.2 | 5.2 | 6.2 |
| 1,200 | 2.4 | 2.6 | 3.0 | 3.6 | 4.4 | 5.0 | 5.6 | 6.9 | 8.3 | |
| 1,500 | 3.0 | 3.3 | 3.7 | 4.5 | 5.4 | 6.2 | 6.9 | 8.6 | 10.3 | |
搬送質量の目安
ホイール耐荷重に対しアルミフレームおよび横継ぎ強度が劣るため、重量物を搬送する場合は脚ピッチにご注意ください。
横継ぎパイプ強度からみた許容荷重
（等分布荷重）
（等分布荷重）
単位：kg
| 呼称幅 （mm） | 1m当りの耐荷重 |
|---|---|
| 200 | 63 |
| 250 | 40 |
| 300 | 27 |
| 400 | 13 |
| 500 | 6 |
アルミフレーム強度からみた許容荷重
（等分布荷重）
（等分布荷重）
単位：kg
| 呼称幅 （mm） | 脚取付ピッチ（mm） | |||
|---|---|---|---|---|
| 600 | 900 | 1,200 | 1,500 | |
| 50 | 38 | 15 | 7 | 3 |
| 75 | 38 | 15 | 7 | 3 |
| 100 | 38 | 15 | 6 | 1.7 |
| 150 | 37 | 14 | 6 | - |
| 200 | 37 | 14 | 5 | - |
| 250 | 37 | 13 | 4 | - |
| 300 | 37 | 13 | 4 | - |
| 400 | 36 | 12 | 3 | - |
| 500 | 35 | 11 | - | - |
規格表
選定サポート情報
型式
（1）型式 （2）呼称幅 （3）L 機長
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】
・アルミフレームにφ12.5の樹脂ホイールを組み込んだ清潔で衛生的な超小物搬送用コンベヤ。
・搬送長さ150-2100まで150mm単位、ローラ幅50-500mmまで指定可能。
コンベヤの設計・選定でお困りの方はこちら。
コロコンミニ ホイールタイプ 幅50-500 （KBS型）のレビュー
新設ラインに使用しています
5
5.02023/06/30
新設ラインした二つのラインから流れてきた製品をこの商品を使い、1本にまとめて少し滞留するバッファ機能を持ったラインとしま...もっと読む
0人が参考にしています。
