オークラ輸送機

ジャブコンII トラフベルトタイプのベルトコンベヤ JHV

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オークラ輸送機

通常出荷日：12 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オークラ輸送機

通常出荷日：10 日目～

バラ物や不安定な小もの品を船底ベルトで安定搬送。搬送長さは（1cm）単位となり...

ベルト種類
平ベルト
駆動種類
ヘッドドライブ
最大搬送速度 (m/min)
22.7
テールローラ径D（テール乗移り部R） (mm)
34
ドライブローラ径 (mm)
65
ベルト材質
ポリウレタン
逆転スイッチオプション
なし

ご注意

オークラ輸送機製の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。
コロナ禍の影響でインバータ関連部品の調達遅延、一部ベルトコンベヤの「インバータ変速タイプ」の納期が長期化しております。
「インバータ変速タイプ」をご希望のお客様は別途お問い合わせください。

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

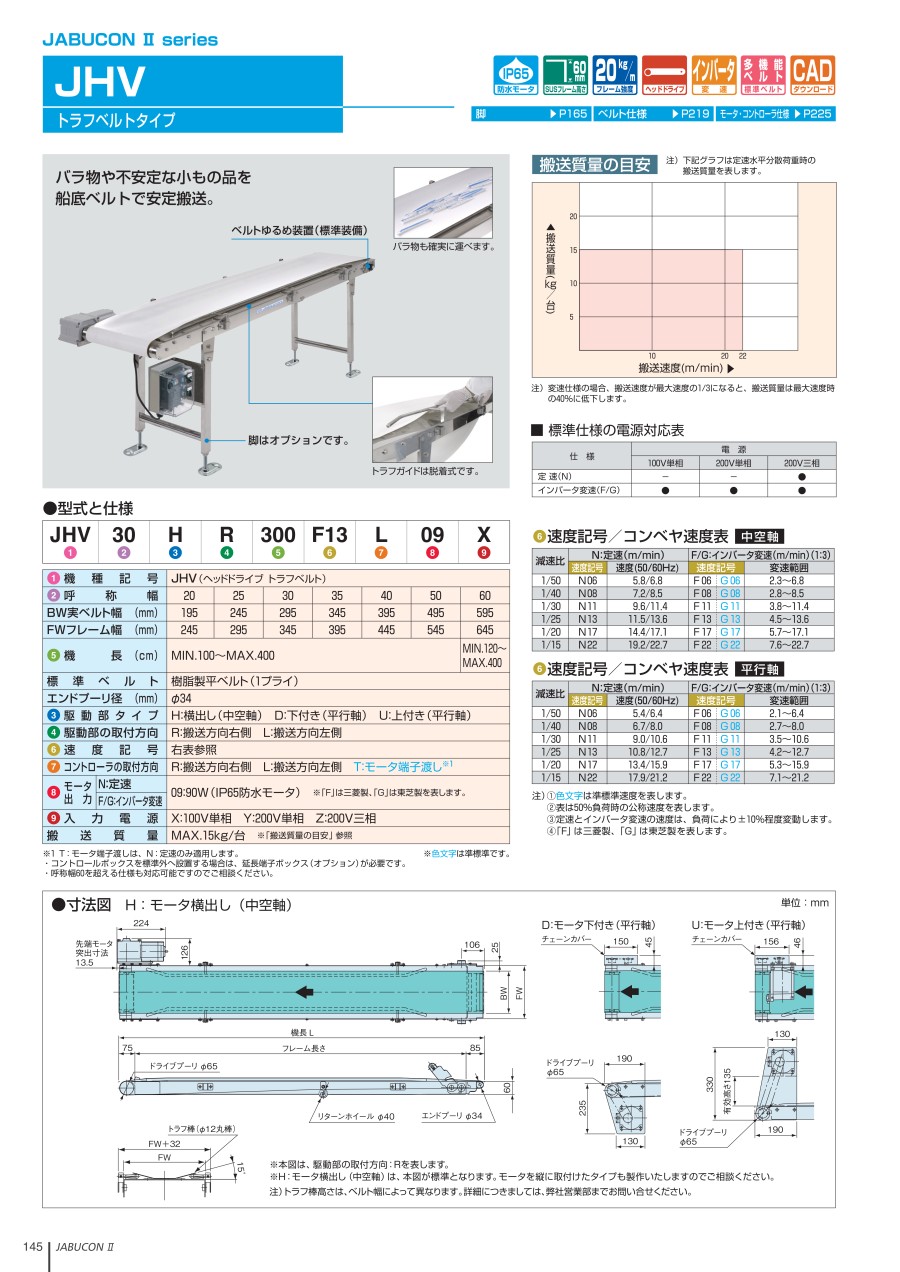

外形図

・本図は、駆動部の取付方向：Rを表します。
・H：モータ横出し（中空軸）は、本図が標準となります。
・トラフ棒高さは、ベルト幅によって異なります。

製品仕様

モータ出力	F/G：インバータ変速	09：90W（IP65防水モータ） ※「F」は三菱製、「G」は東芝製を表します。
機種記号		JHV（ヘッドドライブトラフベルト）
呼称幅		20	25	30	35	40	50	60
BW実ベルト幅（mm）		195	245	295	345	395	495	595
FWフレーム幅（mm）		245	295	345	395	445	545	645
機長（cm）		MIN.100～MAX.400						MIN.120～MAX.400
標準ベルト		樹脂製平ベルト（1プライ）
エンドプーリ径		φ34
駆動部タイプ		H：横出し（中空軸） D：下付き（平行軸） U：上付き（平行軸）
駆動部の取付方向		R：搬送方向右側 L：搬送方向左側
速度記号		下表参照
コントローラの取付万向		R：搬送方向右側 L：搬送方向左側
モータ出力	N：定速	09：90W（IP65防水モータ） ※「F」は三菱製、「G」は東芝製を表します。
入カ電源		X：100単相 Y：200V単相 Z：200V三相
搬送能力		MAX.15kg/台

・コントローラは標準装備されていますが、万ー不要の場合はキャプタイヤケーブル（2m）渡しとなります。
・コントロールボックスを標準外へ設置する場合は、延長端子ボックス（オプション）が必要です。

標準仕様の電源対応表

仕様	電源
仕様	100V単相	200V単相	200V三相
定速（N）	-	-	●
インバータ変速（F/G）	●	●	●

速度記号／コンベヤ速度表

中空軸

減速比（1/R）	N：定速（m/min）		F/G：インバータ変速（m/min）（1：3）
減速比（1/R）	速度記号	速度（50/60Hz）	速度記号		変速範囲
1/50	N06	5.8/6.8	F06	G06	2.3～6.8
1/40	N08	7.2/8.5	F08	G08	2.8～8.5
1/30	N11	9.6/11.4	F11	G11	3.8～11.4
1/25	N13	11.5/13.6	F13	G13	4.5～13.6
1/20	N17	14.4/17.1	F17	G17	5.7～17.1
1/15	N22	19.2/22.7	F22	G22	7.6～22.7

注）
（1）太文字は準標準速度を表します。
（2）表は50%負荷時の公称速度を表します。
（3）定速とインバータ変速の速度は、負荷により±10%程度変動します。
（4）「F」は三菱製、「G」は東芝製を表します。

平行軸

減速比（1/R）	N：定速（m/min）		F/G：インバータ変速（m/min）（1：3）
減速比（1/R）	速度記号	速度（50/60Hz）	速度記号		変速範囲
1/50	N06	5.4/6.4	F06	G06	2.1～6.4
1/40	N08	6.7/8.0	F08	G08	2.7～8.0
1/30	N11	9.0/10.6	F11	G11	3.5～10.6
1/25	N13	10.8/12.7	F13	G13	4.2～12.7
1/20	N17	13.4/15.9	F17	G17	5.3～15.9
1/15	N22	17.9/21.2	F22	G22	7.1～21.2

商品特長詳細

（1）高品質多機能ベルトを標準装備
1台で様々な搬送物や搬送条件に対応する食品搬送に最適な多機能ベルトを採用。
（2）防水モータ＆防水コントロールBOX
IP65防水モータの搭載で、コンベヤごと丸洗いができます。また、コントロールBOXもIP55相当対応で、防水機能をより強化しました。
（3）ベルト脱着が簡単
ベルトゆるめ装置を標準装備。スピーディにベルト表裏が清掃できます。
（4）SUSフレームはHACCP設計
フレームはゴミがたまらないように側面の不要な捨て穴を無くすなど、HACCP環境に配慮した設計です。
（5）安全対策をさらに強化
プーリ回転部やベルト走行部での巻き込まれ防止に配慮した安全設計。
（6）エンボス加工で省エネ追求
ベルトを受けるキャリヤプレートは搬送抵抗を軽減するエンボス加工を採用。省エネを実現します。
（7）用途に応じて組み合わせいろいろ
駆動部位置や脚、ガイドも用途に応じ、いろいろ選べます。

選定サポート情報

搬送能力の目安

下記グラフは定速水平分散荷重時の搬送能力を表します。

注）変速仕様の場合、搬送速度が最大速度の1/3になると、搬送物質量は最大速度時の40%に低下します。

型番リスト

表示件数

型番

JHV[20,25,30,35,40,50,60][D,H,U][L,R][100-400/1]F[06,08,11,13,17,22][L,R]09[X,Y,Z]-[G,W]

JHV[20,25,30,35,40,50,60][D,H,U][L,R][100-400/1]N[06,08,11,13,17,22][L,R]09[X,Y,Z]-[G,W]

ベルト幅

(mm)

機長（cm）：注）この項目の単位はcmです。例）150を選択した場合は150cmとなります。（cm)←

速度制御方法

電源

コントローラの取付方向

インバータ変速（メーカ）

モータ出力

速度記号

駆動部の取付方向

駆動部タイプ

ベルト色

最小発注数量

195 ～ 595	100 ～ 400	インバータ変速	AC100V(単相) / AC200V(単相) / AC200V(三相)	右側 / 左側		90W（IP65防水モータ）	6 ～ 22	右側 / 左側	上付き（平行軸） / 下付き（平行軸） / 横出し（中空軸）	グリーン / ホワイト	1個
195 ～ 595	100 ～ 400	定速	AC100V(単相) / AC200V(単相) / AC200V(三相)	右側 / 左側	-	90W（IP65防水モータ）	6 ～ 22	右側 / 左側	上付き（平行軸） / 下付き（平行軸） / 横出し（中空軸）	グリーン / ホワイト	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

バラ物や不安定な小もの品を船底ベルトで安定搬送。
搬送長さは（1cm）単位となります。

ご注意

オークラ輸送機製の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。
コロナ禍の影響でインバータ関連部品の調達遅延、一部ベルトコンベヤの「インバータ変速タイプ」の納期が長期化しております。
「インバータ変速タイプ」をご希望のお客様は別途お問い合わせください。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
