三木プーリ

スターフレックス（ジョーカップリング）ALS（Y）モデル

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

この商品のFAQをみる（3件）

通常単価(税別): 293円～25,219円特別価格

税込単価: 322円～27,741円特別価格

タイトフィット構造でノーバックラッシでの使用が可能な標準カップリング。【特長】...

種類詳細
ジョータイプ
種類
本体
用途
標準 / サーボモータ / ステッピングモータ / エンコーダ
緩衝部材質
ポリウレタン樹脂
使用温度範囲 (℃)
-30::80

ご注意

2022年4月21日以降、対象製品・型式のアルミ合金製ハブ表面処理を、バレル研磨からショットブラストへ変更いたします。
※製品の仕様・寸法に変更はありません。引き続きグリーン製品として販売いたします。

製造現場のためのカップリング総合情報

未確定：候補が1,003型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

自由な組み合わせが可能、最適設定により、高伝達トルクと取り付け誤差反力を軽減した標準カップリング

エレメント（ポリウレタンエラストマー）は硬度 90 JIS A を使用し、形状は予備圧縮がかかるように設計したタイとフィット構造に。ALS-Rタイプと比べてエレメント硬度が低いため、軸反力を抑えることが可能。

ALS Yタイプの構造と材質

下穴品

下穴品タイプの構造図

キー・止めねじタイプ

キー・止めねじタイプの構造図

クランプタイプ

クランプタイプの構造図

ALS Y TYPE（キー・止めねじタイプ）

外形図と寸法

ALS-014～030の外形図

ALS-040の外形図

ALS-055～105の外形図

（単位:mm）

型式	d1・d2		d1・d4	D	L	L1・L2	E	S	C
型式	下穴	最小	最大	D	L	L1・L2	E	S	C
ALS-014-Y	3	3	6.5	14	22	7	8	1	3.5
ALS-020-Y	4	4	9.6	20	30	10	10	1	5
ALS-030-Y	5	6	14	30	35	11	13	1.5	5.5
ALS-040-Y	5	8	22	40	66	25	16	2	12.5
ALS-055-Y	5	10	28	55	78	30	18	2	15
ALS-065-Y	5	14	38	65	90	35	20	2.5	17.5
ALS-080-Y	10	19	45	80	114	45	24	3	22.5
ALS-095-Y	8	19	55	95	126	50	26	3	25
ALS-105-Y	10	19	60	105	140	56	28	3.5	28

下穴とはセンタ加工のことを指します。

※ クランプタイプの外形図と寸法については、「カタログ」タブ内の情報をご参照ください。

型番リスト

表示件数

...

型番

ALS-020-Y-6.35B-6.35B

ALS-020-Y-6.35B-7B

ALS-020-Y-6.35B-8B

穴径 d1

(φ)

穴径 d2

(φ)

許容トルク（範囲）

(N・m)

外径

(φ)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

全長

(mm)

本体材質

許容偏心

(mm)

許容偏角

(deg)

許容ミスアラインメント

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

特性

最高回転速度

(r/min)

最大軸穴径（下穴品） D1max

(φ)

最小軸穴径（下穴品） D1min

(φ)

許容偏心範囲

(mm)

軸穴仕様

軸穴仕上げ

キー溝規格

RoHS?

最小発注数量

-	-	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収 / 軸穴未加工品	34100	6.5	3	0.02～0.2	-	-	-	10	1個
3	3	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
3	4	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
3	5	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
3	6	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
3	6.35	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
3	3	～1.00	14	0.31	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
3	4	～1.00	14	0.31	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
3	5	～1.00	14	0.31	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
3	6	～1.00	14	0.31	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
4	4	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
4	5	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
4	6	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
4	6.35	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
4	4	～1.00	14	0.42	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
4	5	～1.00	14	0.42	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
4	6	～1.00	14	0.42	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
5	5	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
5	6	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
5	6.35	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
5	5	～1.00	14	0.54	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
5	6	～1.00	14	0.54	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
6	6	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6	6.35	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6	6	～1.00	14	0.65	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
6.35	6.35	1.01～3.00	14	1.2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.6	バックラッシ0 / 低慣性モーメント / 振動吸収	34100	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
-	-	1.01～3.00	-	1.2	-	-	樹脂	-	-	なし	-	-	バックラッシ0 / 低慣性モーメント / 振動吸収 / 軸穴未加工品	-	-	-	-	-	-	-	10	1個
4	4	1.01～3.00	20	1.2	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
4	5	1.01～3.00	20	1.2	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
4	6	1.01～3.00	20	1.2	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
4	6.35	1.01～3.00	20	1.2	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
4	7	1.01～3.00	20	1.2	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
4	8	1.01～3.00	20	1.2	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
5	5	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
5	6	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
5	6.35	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
5	8	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
5	9	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
5	9.525	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
5	5	1.01～3.00	20	1.6	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
5	6	1.01～3.00	20	1.6	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
5	6.35	1.01～3.00	20	1.6	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
5	7	1.01～3.00	20	1.6	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
5	8	1.01～3.00	20	1.6	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
6	6	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6	6.35	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6	8	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6	9	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6	9.525	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6	6	1.01～3.00	20	2.1	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
6	6.35	1.01～3.00	20	2.1	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
6	7	1.01～3.00	20	2.1	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
6	8	1.01～3.00	20	2.1	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
6.35	6.35	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6.35	8	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6.35	9	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6.35	9.525	1.01～3.00	20	3	1.08×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	10,001～20,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	23800	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
6.35	6.35	1.01～3.00	20	2.2	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
6.35	7	1.01～3.00	20	2.2	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個
6.35	8	1.01～3.00	20	2.2	1.09×10^-6	30	アルミニウム	0.15	1	偏角 / 偏心 / エンドプレイ	7,001～10,000	0～+0.8	バックラッシ0 / 低慣性モーメント / 振動吸収	10000	-	-	0.02～0.2	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,386円 ( 1,525円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	15日目
3,012円 ( 3,313円 )	9日目
3,012円 ( 3,313円 )	9日目
3,012円 ( 3,313円 )	9日目
3,012円 ( 3,313円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	15日目
3,012円 ( 3,313円 )	9日目
3,012円 ( 3,313円 )	9日目
3,209円 ( 3,530円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	9日目
3,012円 ( 3,313円 )	9日目
3,012円 ( 3,313円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	9日目
3,012円 ( 3,313円 )	9日目
2,257円 ( 2,483円 )	9日目
293円 ( 322円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	15日目
3,404円 ( 3,744円 )	15日目
3,404円 ( 3,744円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	15日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
2,545円 ( 2,800円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	15日目
3,404円 ( 3,744円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
3,404円 ( 3,744円 )	15日目
3,404円 ( 3,744円 )	15日目
3,692円 ( 4,061円 )	9日目

...

基本情報

基本情報

タイトフィット構造でノーバックラッシでの使用が可能な標準カップリング。
【特長】
・形状、強度設計は最新の解析ソフトの援用により最適な設計を実現。
・従来のジョーカップリングに対して外径比で2倍以上の高伝達トルクを実現。
・ノーバックラッシながら相手軸にも優しいカップリングを実現。
・ハブは、自由に穴加工できる下穴品、キー・止めねじタイプ、クランプタイプの3種類。
・キー・止めねじタイプとクランプタイプを組み合わせることも可能。
・シンプルな構造で、メンテナンスが簡単。
【用途】
・工作機械、油圧機器、ポンプ、ファン、搬送装置、繊維機械、汎用モータに最適。

ご注意

2022年4月21日以降、対象製品・型式のアルミ合金製ハブ表面処理を、バレル研磨からショットブラストへ変更いたします。
※製品の仕様・寸法に変更はありません。引き続きグリーン製品として販売いたします。

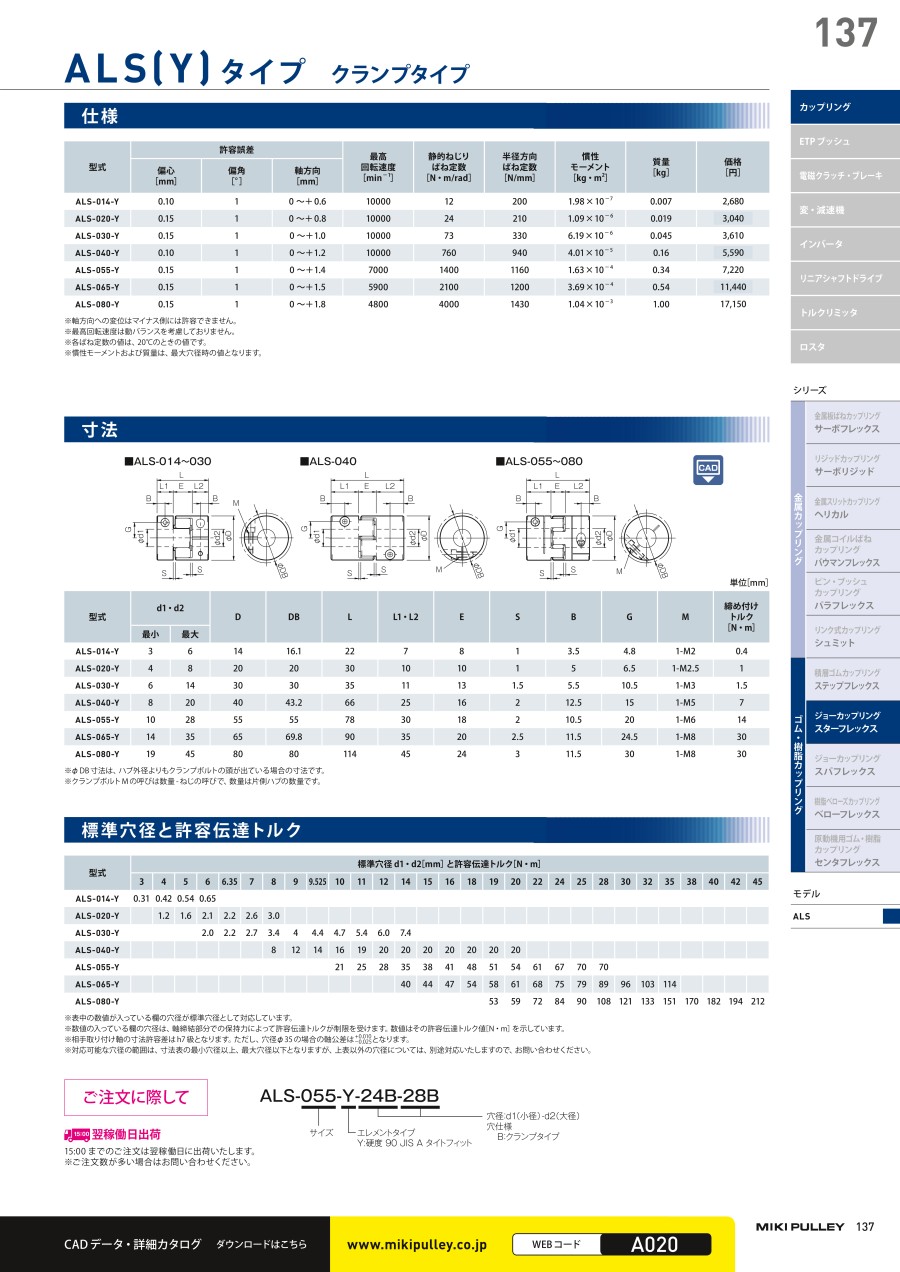

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
クッション形カップリングセットスクリュータイプ/クランピング
ミスミ製類似品カップリング ジョー型　ノーバックラッシュクランプ　高トルク対応 中間の緩衝材の硬度を2種より選べます。
鍋屋バイテック
MJB フレキシブルカップリングジョータイプ（ブッシング）
NBKバイテック製類似カップリング ジョー型　ノーバックラッシュ　クランプ締結タイプ。 中間の緩衝材の硬度を2種より選べます。
E-Value
プレセット型トルクレンチ専用ハードケース付
正しい組付けに必要不可欠なトルクレンチです。 プリセット型で、安定したトルク管理ができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スターフレックス（ジョーカップリング）ALS（Y）モデルのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスターフレックスの寿命を教えてください。

動力伝達が主目的の場合、カタログ記載の選定手順に基づいて適切に選定していただくことで10 年以上の寿命が期待できます。寿命は使用環境・条件により異なり、特に使用温度と取り付け誤差が大きく影響しますので、詳細はお問い合わせください。

Q常用トルクを超えた使用は可能ですか？

最大トルクを超えない範囲であれば、1日8 時間稼動で10 回以内は許容できます。これは起動・停止頻度の少ないモータの、起動時のトルクを想定しています。

Qスターフレックス（ジョーカップリング）（型番：ALS-040-Y-14-20）にキーは付属されていますか？

いいえ。キーは付属していません。
