横浜ゴム

高圧樹脂ホースアイバーシリーズ NN173／NV210

Name: 高圧樹脂ホース アイバーシリーズ NN173／NV210
Brand: 横浜ゴム
SKU: 221000072992
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

横浜ゴム

一般油圧ゴムホースレベックス

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

横浜ゴム

フィールドクリンプ用高圧ホース Wシリーズ WSR5Z型

通常出荷日：9 日目

一般油圧機械用ホース。【特長】・これまでの樹脂ホースの弱点であったキンク（折れ...

詳細情報を確認する

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

■構造
   内面チューブ：ポリエステル
   補強層：ポリエステル繊維
   外面カバー：NV105、NV150ポリウレタン
                   NN173、NV210ポリエステル
■適用流体/一般作動油
■流体温度範囲/NV105,NV150
                      -40℃～+100℃
                      NV210  -40℃～+100℃
                      （水の場合はMAX60℃）
                      NN173  -55℃～+100℃
                      （水の場合はMAX60℃）
■推奨雰囲気温度/NV105,NV210：-40℃～+70℃
                          NN173：-55℃～+70℃
                          NV150：-30℃～+70℃

規格表

NN173

NV210

型番リスト

表示件数

型番

NN1736-[300-20000/10]L[1001,1004,1005]-[1001,1004,1005]

NN1736-[300-20000/10]L[1001,1004,1005]-[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]

NN1736-[300-20000/10]L[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]-[1001,1004,1005]

NN1736-[300-20000/10]L[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]-[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]

NN1739-[300-20000/10]L[1001,1004,1005]-[1001,1004,1005]

NN1739-[300-20000/10]L[1001,1004,1005]-[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]

NN1739-[300-20000/10]L[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]-[1001,1004,1005]

NN1739-[300-20000/10]L[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]-[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]

NV21012-[300-20000/10]L[1001,1004,1005]-[1001,1004,1005]

NV21012-[300-20000/10]L[1001,1004,1005]-[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]

NV21012-[300-20000/10]L[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]-[1001,1004,1005]

NV21012-[300-20000/10]L[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]-[1001,1004,1005]+[1006,1007,1008,1009,1010,1011,1013,1014,1033,1034,1035,1036]

最高使用圧力

(MPa)

外装保護部品

片端金具　（Ｌ側）

片端金具　（Ｒ側）

内径 d

(φ)

使用温度範囲

(℃)

最小曲げ半径

(mm)

ホース長さ（mm）　※10mm単位

付属アダプター（L側）

付属アダプター（R側）

外装カバー

最小発注数量

19	なし	1001 ～ 1004	1001 ～ 1004	6.5	-55～100	30	300 ～ 20000	なし	なし	1個
19	なし	1001 ～ 1004	1001 ～ 1004	6.5	-55～100	30	300 ～ 20000	なし	1006 ～ 1036	1個
19	なし	1001 ～ 1004	1001 ～ 1004	6.5	-55～100	30	300 ～ 20000	1006 ～ 1036	なし	1個
19	なし	1001 ～ 1004	1001 ～ 1004	6.5	-55～100	30	300 ～ 20000	1006 ～ 1036	1006 ～ 1036	1個
15.5	なし	1001 ～ 1004	1001 ～ 1004	9.7	-55～100	50	300 ～ 20000	なし	なし	1個
15.5	なし	1001 ～ 1004	1001 ～ 1004	9.7	-55～100	50	300 ～ 20000	なし	1006 ～ 1036	1個
15.5	なし	1001 ～ 1004	1001 ～ 1004	9.7	-55～100	50	300 ～ 20000	1006 ～ 1036	なし	1個
15.5	なし	1001 ～ 1004	1001 ～ 1004	9.7	-55～100	50	300 ～ 20000	1006 ～ 1036	1006 ～ 1036	1個
20.6	なし	1001 ～ 1004	1001 ～ 1004	12.7	-40～100	80	300 ～ 20000	なし	なし	1個
20.6	なし	1001 ～ 1004	1001 ～ 1004	12.7	-40～100	80	300 ～ 20000	なし	1006 ～ 1036	1個
20.6	なし	1001 ～ 1004	1001 ～ 1004	12.7	-40～100	80	300 ～ 20000	1006 ～ 1036	なし	1個
20.6	なし	1001 ～ 1004	1001 ～ 1004	12.7	-40～100	80	300 ～ 20000	1006 ～ 1036	1006 ～ 1036	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

一般油圧機械用ホース。
【特長】
・これまでの樹脂ホースの弱点であったキンク（折れ）の発生を極限まで押さえることが可能になりました。
・従来の樹脂ホースでキンクしてしまった狭い場所での作業が可能になり、作業効率の向上が図れます。
・また、外面カバーの耐摩耗性を向上させ、砥石による摩耗試験では、従来品の外面カバーの1/5～1/3となり、ホース擦れによる寿命低下を防ぐことができます。
・NN173シリーズにおいては、内面チューブと外面カバーにポリエステルエラストマーを採用し、特殊グレード押し出し技術により、柔軟でしかも-55℃までの耐寒性能を兼ね備えています。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

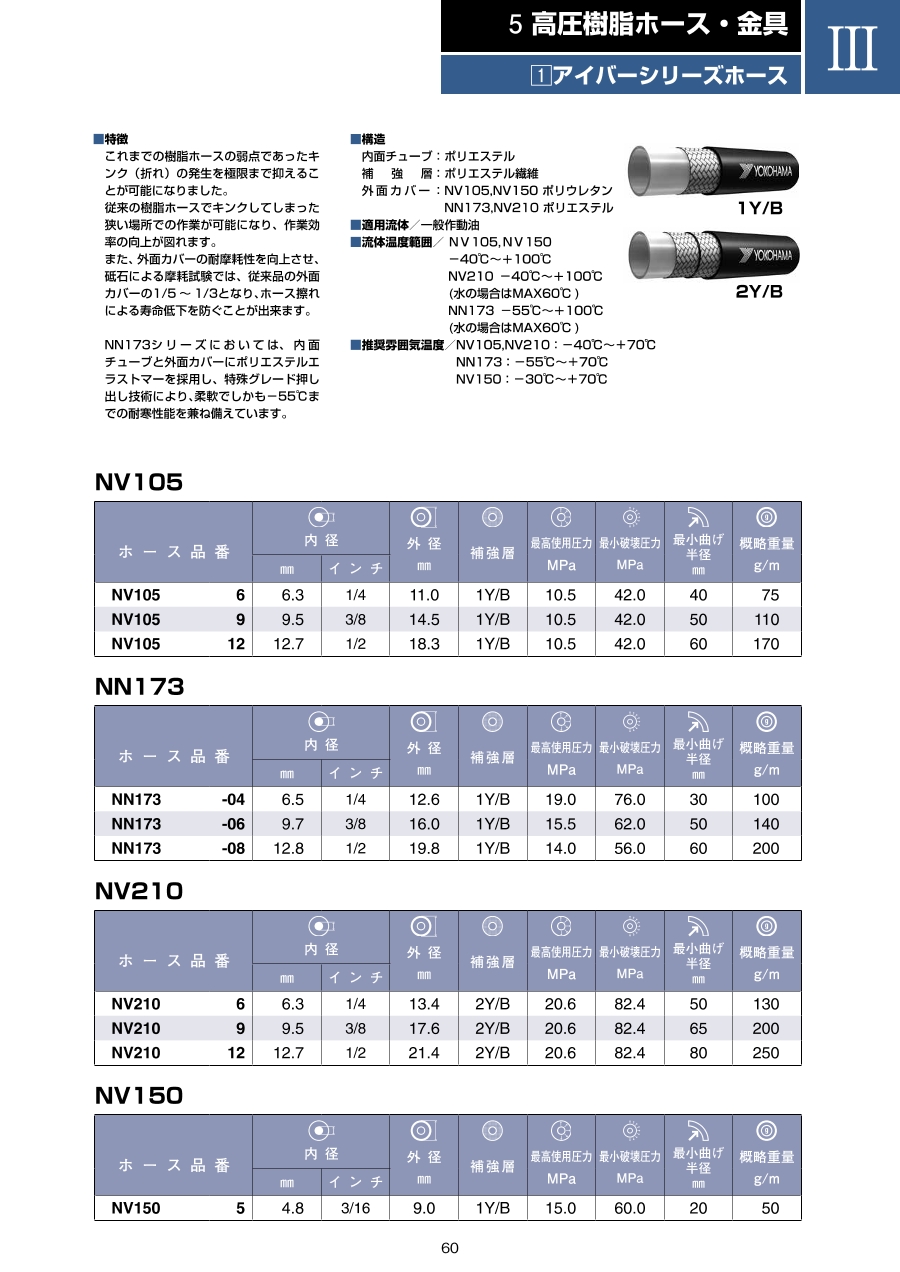

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
