マイクロカプラ 真ちゅう ソケット SM型（めねじ取付用） 05SM

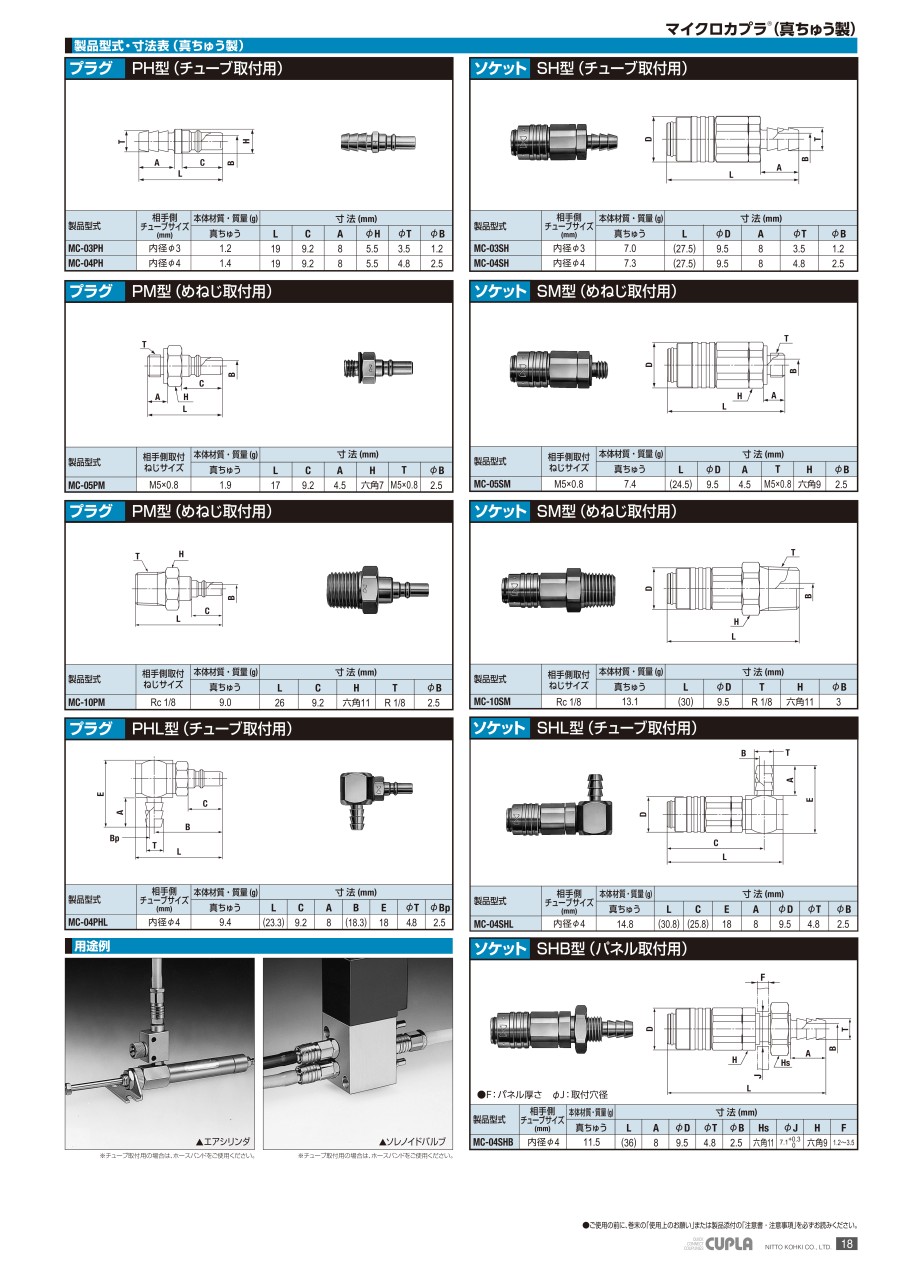

外形図

製品仕様

注）上記の仕様はカプラに関する仕様です。使用するチューブの材質および温度によって最高使用圧力・耐圧力・使用温度範囲が異なります。

真空用途適合性

53.0kPa（400mmHg）

外観

規格表

性能・試験情報

圧力-流量特性図

（測定条件）

• 流体名：空気
• 温度：室温
• チューブサイズ：φ4×2（直径4×2mm）、φ6×4（直径6×4mm）（チューブフィッター付き）

注意・禁止事項

注意・禁止事項

• ※ マイクロカプラのプラグと接続できます。
• ※ 流体はソケット側・プラグ側のどちらからでも流せます。
• ※ ソケットとプラグは、取り付け形状にかかわらず接続できます。
• ※ ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
• ※ ご使用前に、デジタルカタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
