HSPカプラ 鋼鉄 NBR HS-PL（おねじ取付用）
- 通常単価(税別)
- 4,256円～13,992円
- 税込単価
- 4,682円～15,391円
本体材質には振動・衝撃に強い特殊鋼を採用。おねじ・めねじタイプを揃え、圧力損失...
詳細情報を確認する- 種類
- 標準
- プラグ（おす）/ソケット（めす）
- ソケット(メス)
- 接続部の種類
- おねじ取付用
- 使用流体
- 油
- 本体材質
- 特殊鋼(ニッケルめっき)
- ねじの種類
- Rc（管用テーパめねじ）
- バルブ構造
- 両路開閉型
- シール材質
- ニトリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::80
- 使用圧力範囲 (MPa)
- 0::20.6
商品情報

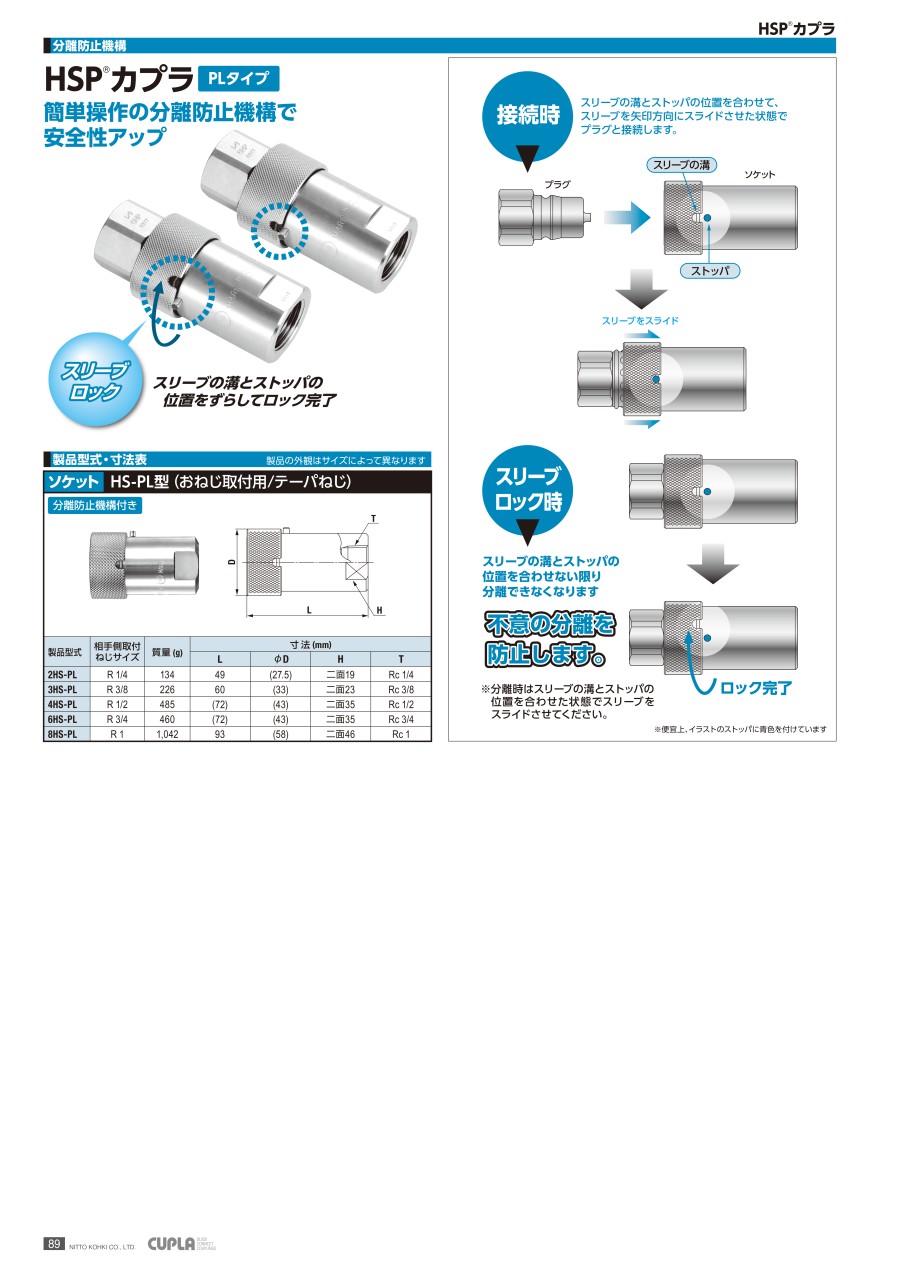

外形図
製品仕様
※ ステンレス製のナットねじ部には、かじり防止としてグリースが塗布されています。
| 本体材質 | 特殊鋼（ニッケルめっき） |
|---|---|
| 取付ねじサイズ | R 1/4、R 3/8、R 1/2、R 3/4、R 1 |
| 最高使用圧力 MPa｛kgf/cm2｝ | 20.6｛210｝ |
| 耐圧力 MPa｛kgf/cm2｝ | 31.0｛316｝ |
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム | NBR（SG） | -20～+80℃ | 標準材質 |
推奨締め付けトルク値
| 取付ねじサイズ | R 1/4 | R 3/8 | R 1/2 | R 3/4 | Rc 1 | |
|---|---|---|---|---|---|---|
| トルク値 | おねじ（テーパ） | 28｛286｝ | 45｛459｝ | 90｛918｝ | 100｛1,020｝ | - |
※ ウレタンホース取り付け用は、ナット端部まで締め付けてください。
互換性
- （4HSPと6HSP）および（10HSPと12HSP）は接続可能。
- ただしこの組み合わせ以外でサイズが異なった場合は接続不可。
最小断面積
| 型番 | 2HSP | 3HSP | 4HSP | 6HSP | 8HSP |
|---|---|---|---|---|---|
| 最小断面積 | 21 | 37 | 77 | 77 | 203 |
真空用途適合性
| ソケット単体時 | プラグ単体時 | 接続時 |
|---|---|---|
| - | - | 使用可能 |
接続時の空気混入量（※使用条件によって異なります）
| 型番 | 2HSP | 3HSP | 4HSP | 6HSP | 8HSP |
|---|---|---|---|---|---|
| 空気混入量 | 0.7 | 1.9 | 3.5 | 3.5 | 12.4 |
製品仕様
- 流体はソケット側・プラグ側のどちらからでも流せる。
規格表
| 型番 | 相手側取付ねじサイズ | 質量（g） | 寸法（mm） | |||
|---|---|---|---|---|---|---|
| L | φD | H | T | |||
| 2HS-PL | R 1/4 | 134 | 49 | （27.5） | 二面19 | Rc 1/4 |
| 3HS-PL | R 3/8 | 226 | 60 | （33） | 二面23 | Rc 3/8 |
| 4HS-PL | R 1/2 | 485 | 72 | （43） | 二面35 | Rc 1/2 |
| 6HS-PL | R 3/4 | 460 | 72 | （43） | 二面35 | Rc 3/4 |
| 8HS-PL | R 1 | 1,042 | 93 | （58） | 二面46 | Rc 1 |
商品特長詳細
流量-圧力損失特性図
（測定条件）
- 流体名：作動油
- 温度：35℃±5℃
- 動粘度：32×10-6m2/s
- 密度：0.87×103kg/m3
※おねじタイプは、めねじタイプ（変換ニップル使用時）に比べて5～10%の流量がアップします。
注意・禁止事項
注意・禁止事項
- ※ 「210カプラ」「280カプラ」に近似のサイズがありますが、互換性はありませんので接続はしないでください。
- ※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ※ 詳しい仕様はカタログをご覧ください。
- ※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
- ※ 型番欄には材質の記号も表記しております。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,256円 ( 4,682円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
6,498円 ( 7,148円 ) | 在庫品1日目当日出荷可能 |
6,801円 ( 7,481円 ) | 在庫品1日目当日出荷可能 |
13,992円 ( 15,391円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
本体材質には振動・衝撃に強い特殊鋼を採用。おねじ・めねじタイプを揃え、圧力損失も少なく油圧機器に適応。
【特長】
・カプラ本体は、熱処理を施した特殊鋼を採用しています。特にインパルス圧における耐衝撃性に威力を発揮します。
・ソケット・プラグともに自動開閉バルブを備え、分離時の流体の流出を防止します。また、取り扱いも容易です。
・めねじタイプに加えて、おねじタイプ（テーパねじ・平行ねじ おすシート・平行ねじ めすシート）を品揃え。特におねじタイプは、油圧装置などへの取り付け作業の効率化が図れます。
・平行おねじタイプはメタルシール・Oリングシールのいずれにも対応できます。（Oリングは市販品使用）
・圧力変動の激しいダイカストマシン用途には、HSP-DCカプラを別途ご用意しています。
・おねじタイプは、めねじタイプに おすの変換ニップル（市販品）を取り付けた時の全長と比べて、短くなります。
・おねじ取り付け用ソケットの2HS型～8HS型には、ストッパ付きのPLタイプを別途ご用意しています。
【用途】
・おねじ取り付け用。
