制御方法	パイロット式ポペット形
電源電圧	DC24V ±10%・AC100V ±10%
消費電力	1.2W （LED付）・1.5VA （LED付）
有効断面積	5mm²
手動装置	プッシュ式（ノンロック）

製品仕様

制御方法	直動式ポペット形
電源電圧	DC24V ±10%・AC100V ±10%
消費電力	1.2W（LED付）・1.5VA（LED付）
手動装置	プッシュ式（ノンロック）

製品仕様

形式		VG・・・・・・-NA	VG・・・・・・-NW	VG・・・・・・-A
出力仕様		スイッチ出力1点	スイッチ出力2点	-
出力仕様		アナログ出力1点	-	アナログ出力1点
供給電源		DC12～24V ±10% リップル含有率10%（P-P）以下
消費電力（24VDC供給時）		17mA以下（スイッチ1点:ON時）	25mA以下（スイッチ2点:ON時）	15mA以下（出力電流:0mA時）
使用流体		空気、不活性ガス
使用圧力範囲		0～-100kPa
耐圧性		200kPa
使用温度範囲		0～50℃（凍結なきこと）
使用湿度範囲		35～85%RH（結露なきこと）
耐久性（*）		1,000万回（0～定格圧力）
スイッチ出力	出力点数	1	2	-
	出力方式	NPNオープンコレクタ
	設定圧力範囲	0～-100kPa
	動作精度	±3%F.S.（25℃時）
	応差	設定値の約1～15%	2%F.S.以下
	スイッチ容量	30VDC 80mA以下
	残留電圧	0.8V以下
アナログ出力	出力電圧	1～5V	-	1～5V
	ゼロ点電圧	1 ±0.1V		1±0.2V
	スパン電圧	4±0.1V		4±0.2V
	直線性/ヒステリシス	±0.5%F.S.以下		±0.5%F.S.以下

* 耐久性においてアナログ出力のゼロ点電圧、スパン電圧、及びスイッチ出力設定値は変化量±3%F.S.を許容範囲とする。

規格表

性能・試験情報

供給圧力-到達真空度、吸込流量、消費流量

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポートワンタッチ継手サイズ

エア供給ポートワンタッチ継手サイズ

性能

吸込流量

(l/min)

ノズル径

真空スイッチ仕様

バルブユニット電圧仕様

最小発注数量

-90	17	φ6	φ6	低供給圧力高真空度形	10.5	0.7mm	アナログ単出力真空スイッチ	AC100V	1個
-90	17	φ6	φ6	低供給圧力高真空度形	10.5	0.7mm	アナログ出力付真空スイッチ	AC100V	1個
-90	17	φ6	φ6	低供給圧力高真空度形	10.5	0.7mm	2点スイッチ出力付真空スイッチ	AC100V	1個
-90	17	φ6	φ6	低供給圧力高真空度形	10.5	0.7mm	アナログ単出力真空スイッチ	DC24V	1個
-90	17	φ6	φ6	低供給圧力高真空度形	10.5	0.7mm	アナログ出力付真空スイッチ	DC24V	1個
-90	17	φ6	φ6	低供給圧力高真空度形	10.5	0.7mm	2点スイッチ出力付真空スイッチ	DC24V	1個
-90	34	φ6	φ6	低供給圧力高真空度形	21	1.0mm	アナログ単出力真空スイッチ	AC100V	1個
-90	34	φ6	φ6	低供給圧力高真空度形	21	1.0mm	アナログ出力付真空スイッチ	AC100V	1個
-90	34	φ6	φ6	低供給圧力高真空度形	21	1.0mm	2点スイッチ出力付真空スイッチ	AC100V	1個
-90	34	φ6	φ6	低供給圧力高真空度形	21	1.0mm	アナログ単出力真空スイッチ	DC24V	1個
-90	34	φ6	φ6	低供給圧力高真空度形	21	1.0mm	アナログ出力付真空スイッチ	DC24V	1個
-90	34	φ6	φ6	低供給圧力高真空度形	21	1.0mm	2点スイッチ出力付真空スイッチ	DC24V	1個
-90	11.5	φ4	φ4	高真空度形	7	0.5mm	アナログ単出力真空スイッチ	AC100V	1個
-90	11.5	φ4	φ4	高真空度形	7	0.5mm	アナログ出力付真空スイッチ	AC100V	1個
-90	11.5	φ4	φ4	高真空度形	7	0.5mm	2点スイッチ出力付真空スイッチ	AC100V	1個
-90	11.5	φ4	φ4	高真空度形	7	0.5mm	アナログ単出力真空スイッチ	DC24V	1個
-90	11.5	φ4	φ4	高真空度形	7	0.5mm	アナログ出力付真空スイッチ	DC24V	1個
-90	11.5	φ4	φ4	高真空度形	7	0.5mm	2点スイッチ出力付真空スイッチ	DC24V	1個
-93	23	φ6	φ6	高真空度形	13	0.7mm	アナログ単出力真空スイッチ	AC100V	1個
-93	23	φ6	φ6	高真空度形	13	0.7mm	アナログ出力付真空スイッチ	AC100V	1個
-93	23	φ6	φ6	高真空度形	13	0.7mm	2点スイッチ出力付真空スイッチ	AC100V	1個
-93	23	φ6	φ6	高真空度形	13	0.7mm	アナログ単出力真空スイッチ	DC24V	1個
-93	23	φ6	φ6	高真空度形	13	0.7mm	アナログ出力付真空スイッチ	DC24V	1個
-93	23	φ6	φ6	高真空度形	13	0.7mm	2点スイッチ出力付真空スイッチ	DC24V	1個
-93	46	φ6	φ6	高真空度形	27	1.0mm	アナログ単出力真空スイッチ	AC100V	1個
-93	46	φ6	φ6	高真空度形	27	1.0mm	アナログ出力付真空スイッチ	AC100V	1個
-93	46	φ6	φ6	高真空度形	27	1.0mm	2点スイッチ出力付真空スイッチ	AC100V	1個
-93	46	φ6	φ6	高真空度形	27	1.0mm	アナログ単出力真空スイッチ	DC24V	1個
-93	46	φ6	φ6	高真空度形	27	1.0mm	アナログ出力付真空スイッチ	DC24V	1個
-93	46	φ6	φ6	高真空度形	27	1.0mm	2点スイッチ出力付真空スイッチ	DC24V	1個
-66	11.5	φ4	φ4	大流量形	12	0.5mm	アナログ単出力真空スイッチ	AC100V	1個
-66	11.5	φ4	φ4	大流量形	12	0.5mm	アナログ出力付真空スイッチ	AC100V	1個
-66	11.5	φ4	φ4	大流量形	12	0.5mm	2点スイッチ出力付真空スイッチ	AC100V	1個
-66	11.5	φ4	φ4	大流量形	12	0.5mm	アナログ単出力真空スイッチ	DC24V	1個
-66	11.5	φ4	φ4	大流量形	12	0.5mm	アナログ出力付真空スイッチ	DC24V	1個
-66	11.5	φ4	φ4	大流量形	12	0.5mm	2点スイッチ出力付真空スイッチ	DC24V	1個
-66	23	φ6	φ6	大流量形	26	0.7mm	アナログ単出力真空スイッチ	AC100V	1個
-66	23	φ6	φ6	大流量形	26	0.7mm	アナログ出力付真空スイッチ	AC100V	1個
-66	23	φ6	φ6	大流量形	26	0.7mm	2点スイッチ出力付真空スイッチ	AC100V	1個
-66	23	φ6	φ6	大流量形	26	0.7mm	アナログ単出力真空スイッチ	DC24V	1個
-66	23	φ6	φ6	大流量形	26	0.7mm	アナログ出力付真空スイッチ	DC24V	1個
-66	23	φ6	φ6	大流量形	26	0.7mm	2点スイッチ出力付真空スイッチ	DC24V	1個
-66	46	φ6	φ6	大流量形	40	1.0mm	アナログ単出力真空スイッチ	AC100V	1個
-66	46	φ6	φ6	大流量形	40	1.0mm	アナログ出力付真空スイッチ	AC100V	1個
-66	46	φ6	φ6	大流量形	40	1.0mm	2点スイッチ出力付真空スイッチ	AC100V	1個
-66	46	φ6	φ6	大流量形	40	1.0mm	アナログ単出力真空スイッチ	DC24V	1個
-66	46	φ6	φ6	大流量形	40	1.0mm	アナログ出力付真空スイッチ	DC24V	1個
-66	46	φ6	φ6	大流量形	40	1.0mm	2点スイッチ出力付真空スイッチ	DC24V	1個

通常単価(税別) (税込単価)	通常出荷日

20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
29,969円 ( 32,966円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
29,969円 ( 32,966円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
29,969円 ( 32,966円 )	8日目
29,969円 ( 32,966円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
20,789円 ( 22,868円 )	8日目
29,969円 ( 32,966円 )	8日目
31,547円 ( 34,702円 )	8日目
20,789円 ( 22,868円 )	8日目
26,289円 ( 28,918円 )	8日目
26,289円 ( 28,918円 )	8日目
24,947円 ( 27,442円 )	8日目
29,969円 ( 32,966円 )	8日目
33,124円 ( 36,436円 )	8日目

詳細情報

基本情報

基本情報

真空スイッチ、真空破壊バルブなどをユニット化。 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・真空スイッチ、真空破壊バルブなどがユニット化されており、使用目的に応じたタイプが選定できます。
・真空スイッチ出力仕様には従来からのアナログ出力付に加え、2点スイッチ出力付、および安価なアナログ出力のみの3タイプを用意

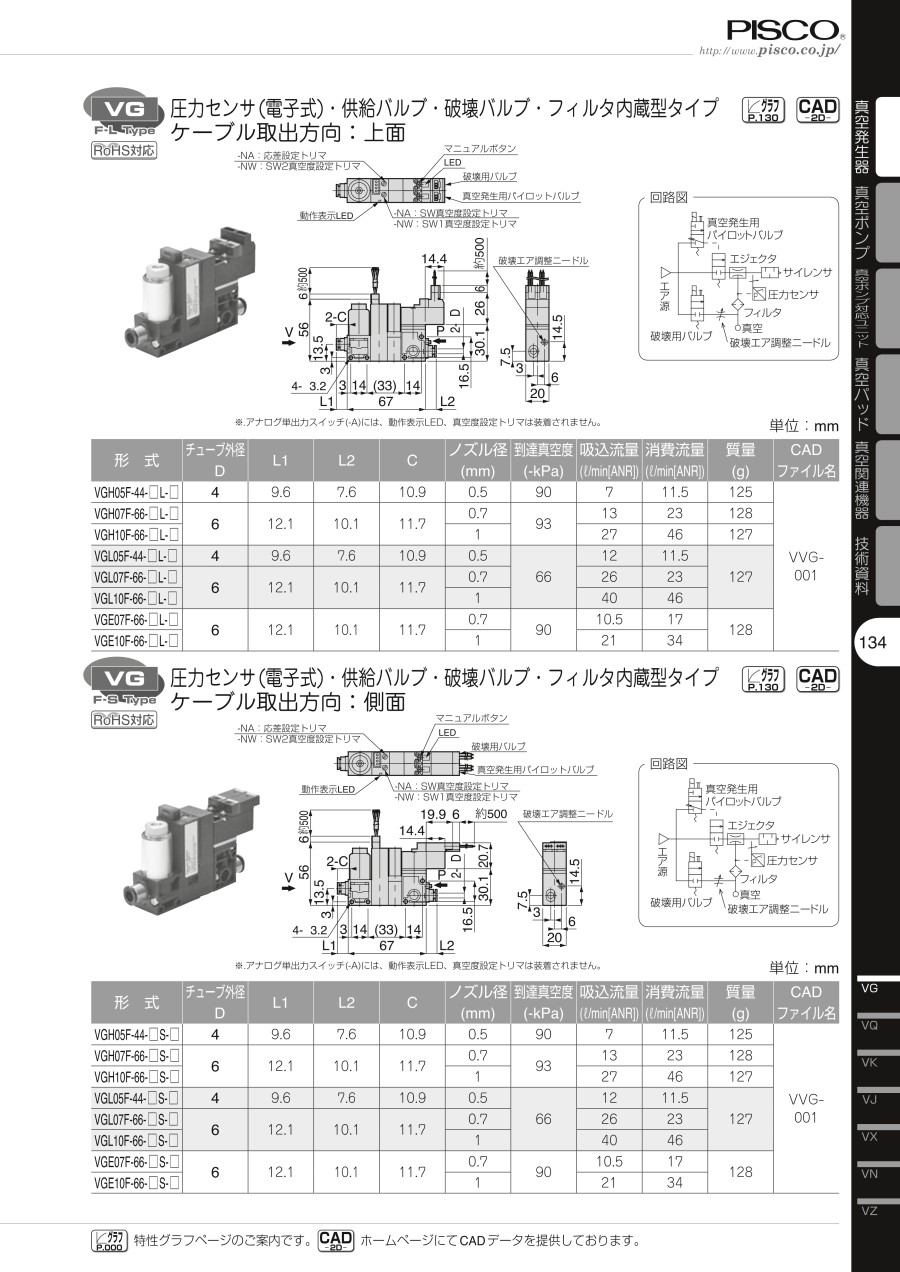

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空発生器VG 真空スイッチ、供給・破壊バルブ、フィルタ内蔵ケーブル上取出のレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

運搬装置

満足度：5.02020/09/03

運搬装置の吸着パットの真空スイッチとして使いました。センサー付きで運搬時の落下などに対応でき良かったです。

0人が参考にしています。

樹脂容器の搬送で使用

満足度：3.02019/11/26

樹脂製の容器の搬送で容器を真空吸着する際に、ピスコの真空ベローズタイプの吸着パットVPと一緒に、この真空発生器VGを使用...もっと読む

0人が参考にしています。

2件全て見る
