未確定：候補が24型番あります。
到達真空度(kPa)
~mm- -93
- -90
- -66
空気消費流量(l/min)
~mm- 11.5
- 17
- 23
- 34
- 46
性能
吸込流量(l/min)
~mm- 7
- 10.5
- 12
- 13
- 21
- 26
- 27
- 40
真空スイッチ仕様
タイプ
~mm出荷日
- すべて
- 8日以内
- 12日以内
真空発生器VG 真空スイッチ、フィルタ内蔵タイプ
- 通常単価(税別)
- 9,448円～16,971円
- 税込単価
- 10,393円～18,668円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する未確定：候補が24型番あります。
商品情報

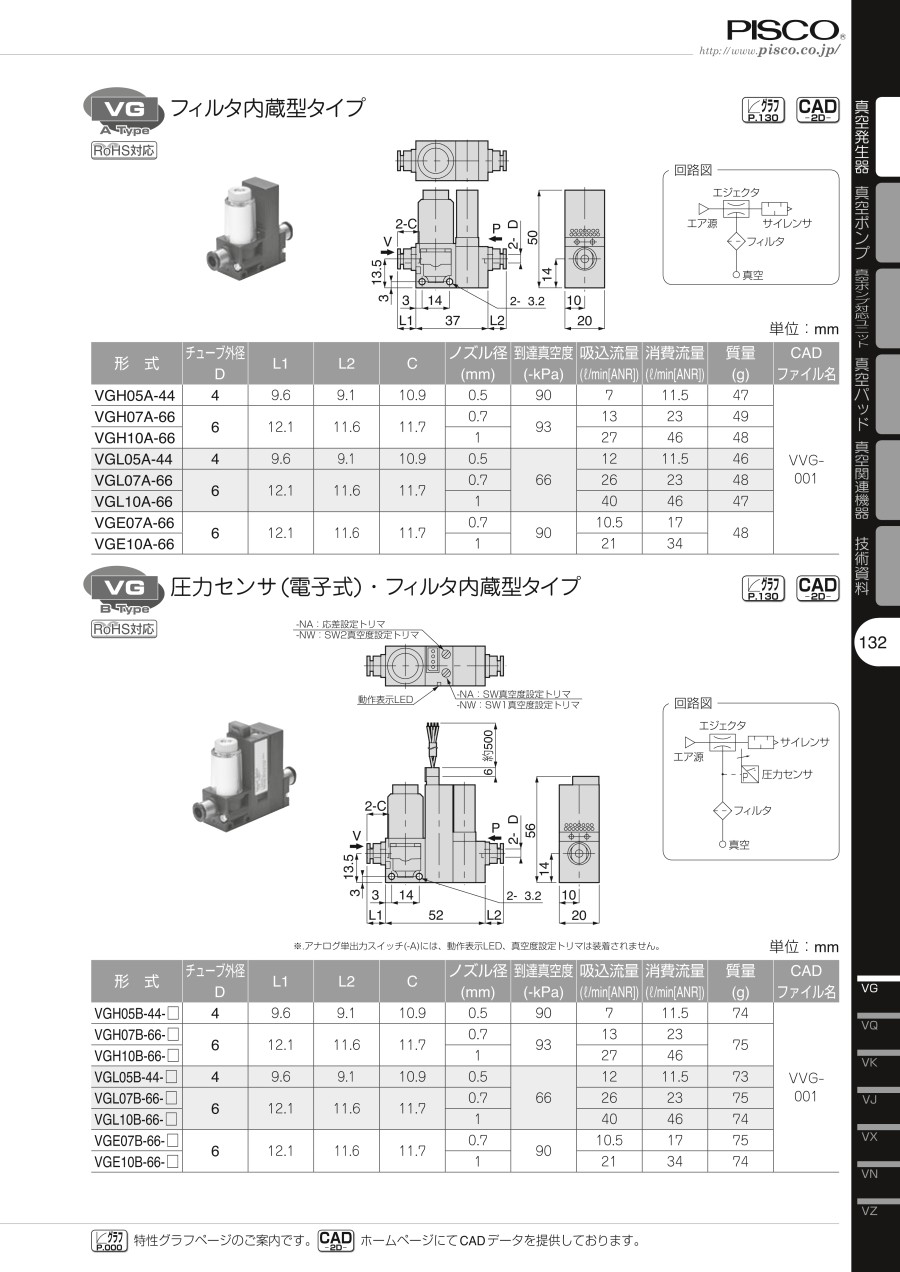

外形図
製品仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | 0.25～0.7MPa |
| 使用温度範囲 | 5～50℃ |
| 給油 | 不要 |
製品仕様
| 型番 | VG□-NA | VG□-NW | VG□-A | |
|---|---|---|---|---|
| 出力仕様 | スイッチ出力1点 | スイッチ出力2点 | - | |
| アナログ出力1点 | - | アナログ出力1点 | ||
| 供給電源 | DC12～24V±10% リップル含有率10%（P-P）以下 | |||
| 消費電力（24VDC供給時） | 17mA以下（スイッチ1点：ON時） | 25mA以下（スイッチ2点：ON時） | 15mA以下（出力電流：0mA時） | |
| 使用流体 | 空気、不活性ガス | |||
| 使用圧力範囲 | 0～-100kPa | |||
| 耐圧性 | 200kPa | |||
| 使用温度範囲 | 0～50℃（凍結なきこと） | |||
| 使用湿度範囲 | 35～85%RH（結露なきこと） | |||
| 耐久性（*） | 1,000万回（0～定格圧力） | |||
| スイッチ出力 | 出力点数 | 1 | 2 | - |
| 出力方式 | NPNオープンコレクタ | |||
| 設定圧力範囲 | 0～-100kPa | |||
| 動作精度 | ±3%F.S.（25℃時） | |||
| 応差 | 設定値の約1～15% | 2%F.S.以下 | ||
| スイッチ容量 | 30VDC 80mA以下 | |||
| 残留電圧 | 0.8V以下 | |||
| アナログ出力 | 出力電圧 | 1～5V | - | 1～5V |
| ゼロ点電圧 | 1±0.1V | 1±0.2V | ||
| スパン電圧 | 4±0.1V | 4±0.2V | ||
| 直線性/ヒステリシス | ±0.5%F.S.以下 | ±0.5%F.S.以下 | ||
*耐久性においてアナログ出力のゼロ点電圧、スパン電圧、及びスイッチ出力設定値は変化量±3%F.S.を許容範囲とする。
規格表
技術情報・設計アイデア
回路図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,448円 ( 10,393円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
9,448円 ( 10,393円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
9,448円 ( 10,393円 ) | 8日目 |
16,971円 ( 18,668円 ) | 12日目 |
15,289円 ( 16,818円 ) | 8日目 |
9,448円 ( 10,393円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
10,979円 ( 12,077円 ) | 8日目 |
16,971円 ( 18,668円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
9,448円 ( 10,393円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
9,448円 ( 10,393円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
9,448円 ( 10,393円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
15,289円 ( 16,818円 ) | 8日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・真空スイッチ、真空破壊バルブなどがユニット化されており、使用目的に応じたタイプが選定できます。
・真空スイッチ出力仕様には従来からのアナログ出力付に加え、2点スイッチ出力付、および安価なアナログ出力のみの3タイプを用意。
