日本ピスコ

単体タイプ電磁弁直付型ストレートタイプ大気開放

カタログ |

通常単価(税別): 1,858円～4,016円

税込単価: 2,044円～4,418円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

性能、形状の異なるタイプを豊富に取り揃えております。【特長】・圧縮空気を真空に...

種類
電磁弁直付形ストレート
付加機能
サイレンサ
真空ポート接続口形状
ワンタッチ継手
用途
単体
使用圧力範囲 (MPa)
0.15::0.7
使用温度範囲 (℃)
0::60
本体材質
黄銅

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VS□20-□□の場合

製品仕様

使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	H,Lタイプ:0.5MPa（Eタイプ:0.35MPa）
使用温度範囲	0～60℃（凍結なきこと）

規格表

※. L1寸法は、ねじ締付け後の参考寸法です。

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポートワンタッチ継手サイズ

エア供給ポート接続口形状

性能

吸込流量

(l/min)

ノズル径

RoHS?

最小発注数量

-92	17	φ6	R1/8	低供給圧力高真空度形	10.5	0.7mm	-	1個
-92	34	φ6	R1/8	低供給圧力高真空度形	21	1.0mm	-	1個
-92	34	φ8	R1/8	低供給圧力高真空度形	21	1.0mm	-	1個
-92	47	φ6	R1/8	低供給圧力高真空度形	27	1.2mm	-	1個
-92	47	φ8	R1/8	低供給圧力高真空度形	27	1.2mm	-	1個
-92	70	φ10	R1/4	低供給圧力高真空度形	42	1.5mm	-	1個
-92	70	φ8	R1/4	低供給圧力高真空度形	42	1.5mm	-	1個
-92	150	φ12	R1/4	低供給圧力高真空度形	82	2.0mm	-	1個
-92	150	φ12	R3/8	低供給圧力高真空度形	82	2.0mm	-	1個
-90	11.5	φ6	R1/8	高真空度形	7	0.5mm	-	1個
-93	23	φ6	R1/8	高真空度形	13	0.7mm	-	1個
-93	46	φ6	R1/8	高真空度形	28	1.0mm	-	1個
-93	46	φ8	R1/8	高真空度形	28	1.0mm	-	1個
-93	70	φ6	R1/8	高真空度形	38	1.2mm	-	1個
-93	70	φ8	R1/8	高真空度形	38	1.2mm	-	1個
-93	100	φ10	R1/4	高真空度形	63	1.5mm	-	1個
-93	100	φ8	R1/4	高真空度形	63	1.5mm	-	1個
-93	200	φ12	R1/4	高真空度形	104	2.0mm	-	1個
-93	200	φ12	R3/8	高真空度形	104	2.0mm	-	1個
-66	11.5	φ6	R1/8	大流量形	12	0.5mm	-	1個
-66	23	φ6	R1/8	大流量形	26	0.7mm	-	1個
-66	23	φ8	R1/8	大流量形	26	0.7mm	-	1個
-66	46	φ6	R1/8	大流量形	42	1.0mm	-	1個
-66	46	φ8	R1/8	大流量形	42	1.0mm	-	1個
-66	100	φ10	R1/4	大流量形	95	1.5mm	10	1個
-66	100	φ12	R1/4	大流量形	95	1.5mm	-	1個
-66	100	φ8	R1/4	大流量形	95	1.5mm	-	1個
-66	200	φ12	R1/4	大流量形	174	2.0mm	-	1個
-66	200	φ12	R3/8	大流量形	174	2.0mm	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,858円 ( 2,044円 )	6日目
1,858円 ( 2,044円 )	6日目
1,858円 ( 2,044円 )	6日目
2,230円 ( 2,453円 )	9日目
1,858円 ( 2,044円 )	6日目
3,304円 ( 3,634円 )	6日目
3,297円 ( 3,627円 )	6日目
3,618円 ( 3,980円 )	6日目
3,618円 ( 3,980円 )	6日目
1,997円 ( 2,197円 )	6日目
2,027円 ( 2,230円 )	6日目
2,230円 ( 2,453円 )	8日目
2,496円 ( 2,746円 )	6日目
2,382円 ( 2,620円 )	8日目
1,858円 ( 2,044円 )	6日目
3,293円 ( 3,622円 )	6日目
3,589円 ( 3,948円 )	8日目
4,016円 ( 4,418円 )	6日目
3,997円 ( 4,397円 )	6日目
1,858円 ( 2,044円 )	6日目
1,858円 ( 2,044円 )	6日目
1,858円 ( 2,044円 )	6日目
1,988円 ( 2,187円 )	6日目
1,858円 ( 2,044円 )	6日目
3,768円 ( 4,145円 )	8日目
2,848円 ( 3,133円 )	6日目
3,107円 ( 3,418円 )	8日目
3,618円 ( 3,980円 )	6日目
3,986円 ( 4,385円 )	6日目

詳細情報

基本情報

基本情報

性能、形状の異なるタイプを豊富に取り揃えております。
【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

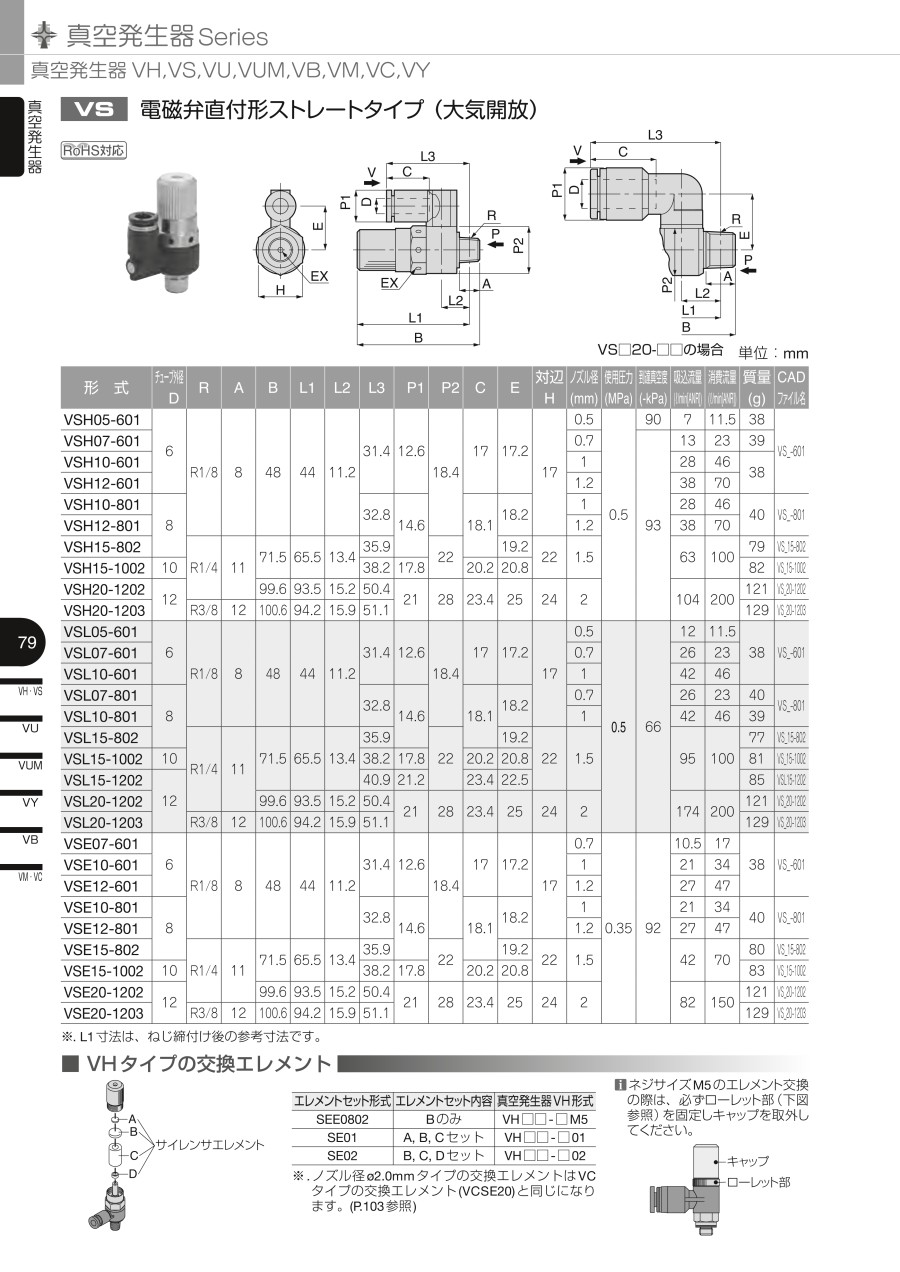

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
