日本ピスコ

単体タイプ電磁弁直付型エルボタイプ集中排気

カタログ |

数量スライド割引

通常単価(税別): 1,319円～3,897円

税込単価: 1,451円～4,287円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

性能、形状の異なるタイプを豊富に取り揃えております。 ※本シリーズはCADデー...

種類
電磁弁直付形エルボ
付加機能
集中排気仕様
真空ポート接続口形状
ワンタッチ継手
用途
単体
使用圧力範囲 (MPa)
0.15::0.7
使用温度範囲 (℃)
0::60
本体材質
黄銅

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

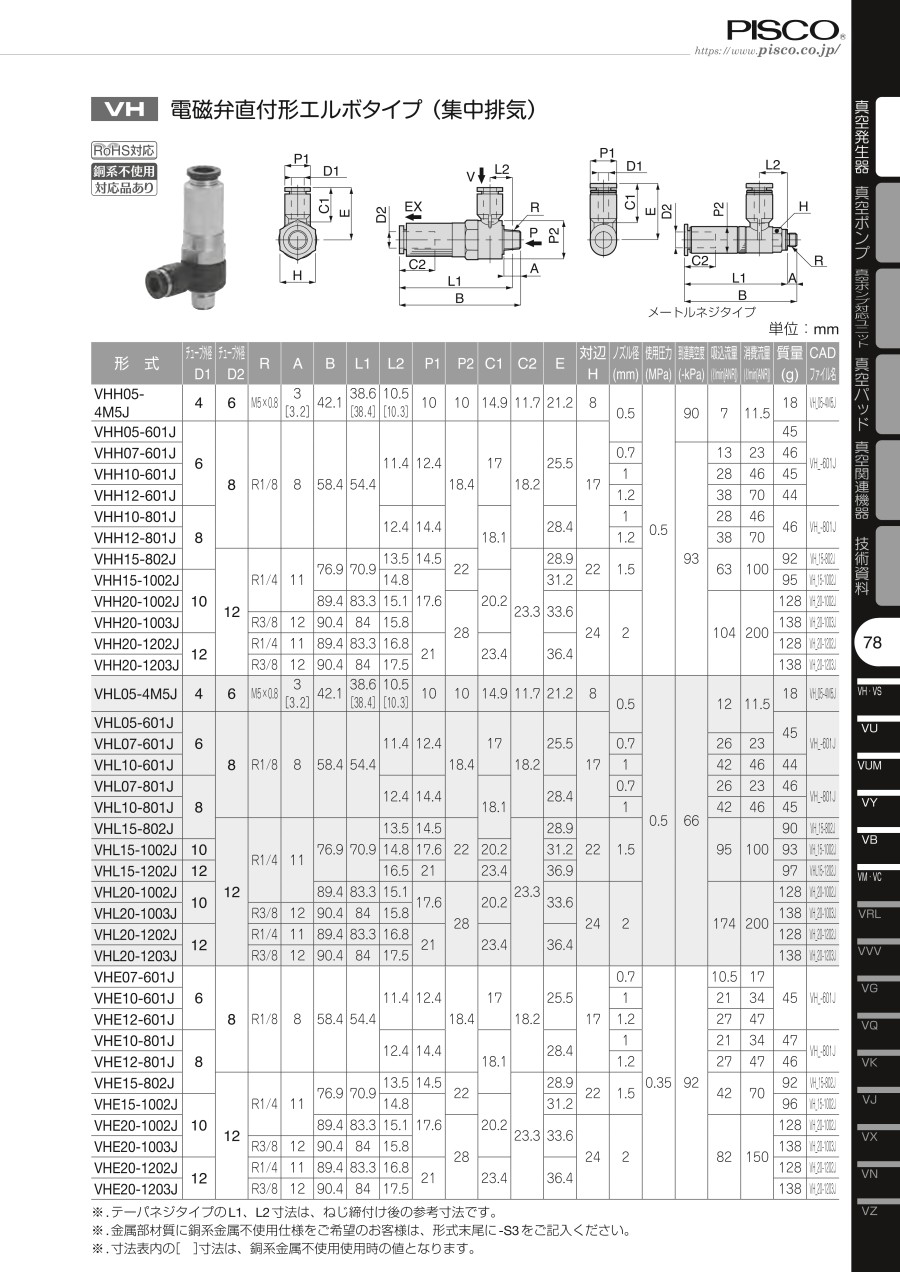

外形図

メートルネジタイプ

製品仕様

使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	H,Lタイプ:0.5MPa（Eタイプ:0.35MPa）
使用温度範囲	0～60℃（凍結なきこと）

構造

※1. 上記構造図中の（1）は、標準仕様時の材質を、（2）は、銅系金属不使用仕様時の材質をそれぞれ表します。
※2. 耐腐蝕性はSUS303相当となります。

規格表

※. テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポートワンタッチ継手サイズ

エア供給ポート接続口形状

性能

吸込流量

(l/min)

ノズル径

最小発注数量

-92	17	φ6	R1/8	低供給圧力高真空度形	10.5	0.7mm	1個
-92	34	φ6	R1/8	低供給圧力高真空度形	21	1.0mm	1個
-92	34	φ8	R1/8	低供給圧力高真空度形	21	1.0mm	1個
-92	47	φ6	R1/8	低供給圧力高真空度形	27	1.2mm	1個
-92	47	φ8	R1/8	低供給圧力高真空度形	27	1.2mm	1個
-92	70	φ10	R1/4	低供給圧力高真空度形	42	1.5mm	1個
-92	70	φ8	R1/4	低供給圧力高真空度形	42	1.5mm	1個
-92	150	φ10	R1/4	低供給圧力高真空度形	82	2.0mm	1個
-92	150	φ10	R3/8	低供給圧力高真空度形	82	2.0mm	1個
-92	150	φ12	R1/4	低供給圧力高真空度形	82	2.0mm	1個
-92	150	φ12	R3/8	低供給圧力高真空度形	82	2.0mm	1個
-90	11.5	φ4	M5	高真空度形	7	0.5mm	1個
-90	11.5	φ6	R1/8	高真空度形	7	0.5mm	1個
-93	23	φ6	R1/8	高真空度形	13	0.7mm	1個
-93	46	φ8	R1/8	高真空度形	28	1.0mm	1個
-93	70	φ6	R1/8	高真空度形	38	1.2mm	1個
-93	70	φ8	R1/8	高真空度形	38	1.2mm	1個
-93	100	φ10	R1/4	高真空度形	63	1.5mm	1個
-93	100	φ8	R1/4	高真空度形	63	1.5mm	1個
-93	200	φ10	R1/4	高真空度形	104	2.0mm	1個
-93	200	φ10	R3/8	高真空度形	104	2.0mm	1個
-93	200	φ12	R1/4	高真空度形	104	2.0mm	1個
-93	200	φ12	R3/8	高真空度形	104	2.0mm	1個
-66	11.5	φ4	M5	大流量形	12	0.5mm	1個
-66	11.5	φ6	R1/8	大流量形	12	0.5mm	1個
-66	23	φ6	R1/8	大流量形	26	0.7mm	1個
-66	23	φ8	R1/8	大流量形	26	0.7mm	1個
-66	46	φ6	R1/8	大流量形	42	1.0mm	1個
-66	46	φ8	R1/8	大流量形	42	1.0mm	1個
-66	100	φ10	R1/4	大流量形	95	1.5mm	1個
-66	100	φ12	R1/4	大流量形	95	1.5mm	1個
-66	100	φ8	R1/4	大流量形	95	1.5mm	1個
-66	200	φ10	R1/4	大流量形	174	2.0mm	1個
-66	200	φ10	R3/8	大流量形	174	2.0mm	1個
-66	200	φ12	R1/4	大流量形	174	2.0mm	1個
-66	200	φ12	R3/8	大流量形	174	2.0mm	1個

通常単価(税別) (税込単価)	通常出荷日

2,148円 ( 2,363円 )	6日目
1,969円 ( 2,166円 )	6日目
1,969円 ( 2,166円 )	6日目
1,969円 ( 2,166円 )	6日目
2,148円 ( 2,363円 )	6日目
2,959円 ( 3,255円 )	6日目
2,959円 ( 3,255円 )	6日目
3,619円 ( 3,981円 )	6日目
3,619円 ( 3,981円 )	6日目
3,619円 ( 3,981円 )	6日目
3,619円 ( 3,981円 )	6日目
1,402円 ( 1,542円 )	8日目
2,363円 ( 2,599円 )	6日目
2,190円 ( 2,409円 )	6日目
1,969円 ( 2,166円 )	6日目
2,363円 ( 2,599円 )	8日目
2,389円 ( 2,628円 )	7日目
3,551円 ( 3,906円 )	6日目
3,510円 ( 3,861円 )	8日目
3,619円 ( 3,981円 )	6日目
3,619円 ( 3,981円 )	6日目
3,897円 ( 4,287円 )	6日目
3,619円 ( 3,981円 )	6日目
1,319円 ( 1,451円 )	6日目
1,969円 ( 2,166円 )	6日目
1,969円 ( 2,166円 )	6日目
1,969円 ( 2,166円 )	6日目
1,969円 ( 2,166円 )	8日目
1,969円 ( 2,166円 )	6日目
2,959円 ( 3,255円 )	6日目
2,959円 ( 3,255円 )	8日目
2,959円 ( 3,255円 )	6日目
3,619円 ( 3,981円 )	6日目
3,619円 ( 3,981円 )	6日目
3,619円 ( 3,981円 )	6日目
3,619円 ( 3,981円 )	6日目

詳細情報

基本情報

基本情報

性能、形状の異なるタイプを豊富に取り揃えております。 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
