単体タイプ管形ユニオンストレートタイプ集中排気

Name: 単体タイプ 管形 ユニオンストレートタイプ 集中排気
Brand: 日本ピスコ
SKU: 221000072329
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 1,748円～3,297円

税込単価: 1,923円～3,627円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

単体タイプ管形ユニオンストレートタイプ大気開放

4.8

通常価格(税別)： 1,528円 (税込価格：1,681円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

真空発生器 VUタイプ固定用ホルダ

通常価格(税別)： 83円 (税込価格：91円)

通常出荷日：在庫品1日目

【特長】・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）...

詳細情報を確認する

種類
管形
付加機能
フィルタ
真空ポート接続口形状
ワンタッチ継手
エア供給ポート接続口形状
ワンタッチ継手
用途
単体
使用圧力範囲 (MPa)
0.15::0.7
使用温度範囲 (℃)
0::60
本体材質
ポリブチレンテレフタレート

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報

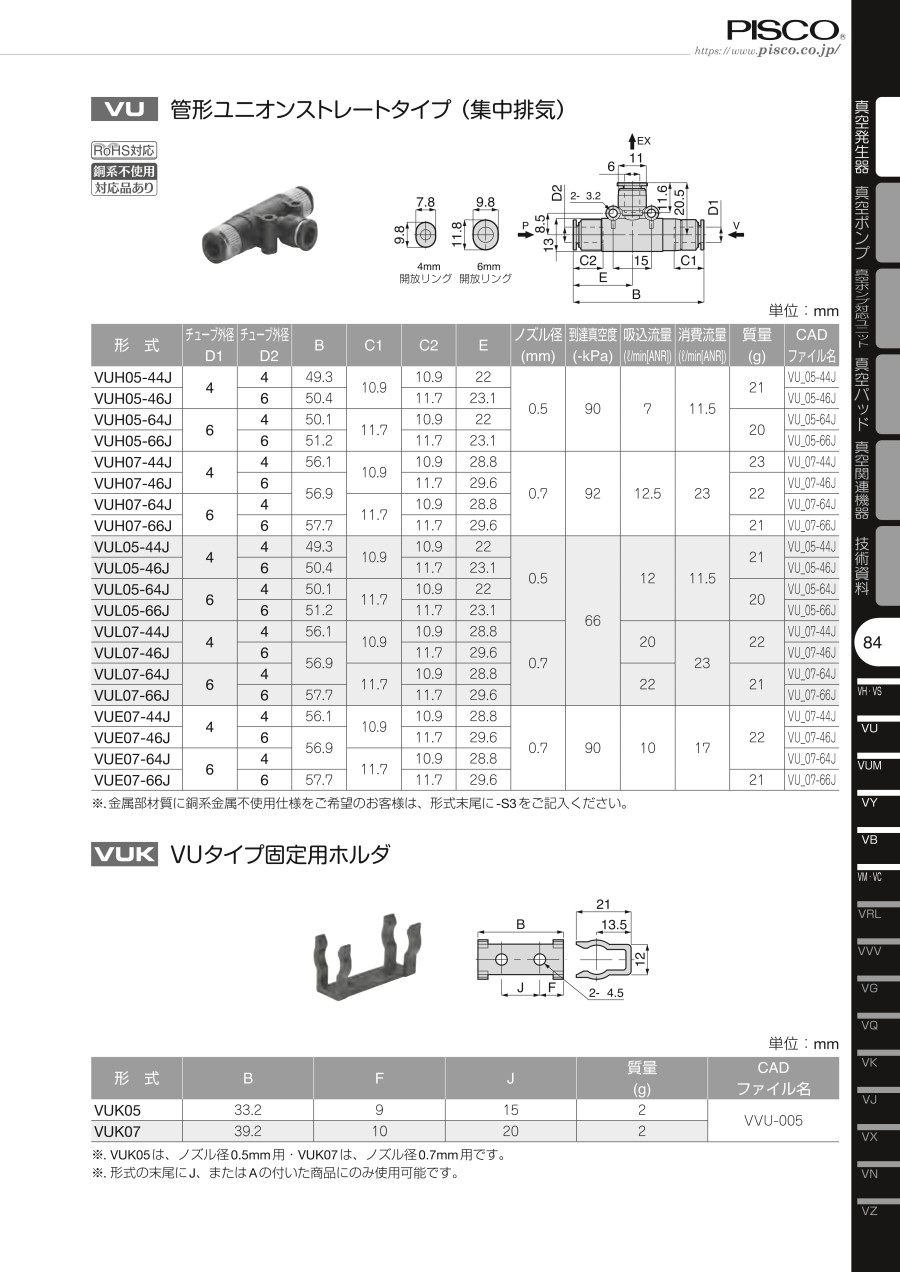

カタログ

商品情報

外形図

製品仕様

使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	H,Lタイプ:0.5MPa（Eタイプ:0.35MPa）
使用温度範囲	0～60℃（凍結なきこと）

規格表

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポートワンタッチ継手サイズ

エア供給ポートワンタッチ継手サイズ

性能

吸込流量

(l/min)

ノズル径

金属部材質

トラスココード

最小発注数量

-90	17	φ4	φ4	低供給圧力高真空度形	10	0.7mm	-	-	1個
-90	17	φ4	φ6	低供給圧力高真空度形	10	0.7mm	-	-	1個
-90	17	φ6	φ4	低供給圧力高真空度形	10	0.7mm	-	-	1個
-90	17	φ6	φ6	低供給圧力高真空度形	10	0.7mm	-	-	1個
-90	11.5	φ4	φ4	高真空度形	7	0.5mm	-	378-3561	1個
-90	11.5	φ4	φ6	高真空度形	7	0.5mm	-	-	1個
-90	11.5	φ6	φ4	高真空度形	7	0.5mm	-	-	1個
-90	11.5	φ6	φ6	高真空度形	7	0.5mm	-	378-3570	1個
-92	23	φ4	φ4	高真空度形	12.5	0.7mm	-	378-3588	1個
-92	23	φ4	φ6	高真空度形	12.5	0.7mm	-	-	1個
-92	23	φ6	φ4	高真空度形	12.5	0.7mm	-	-	1個
-92	23	φ6	φ6	高真空度形	12.5	0.7mm	-	378-3596	1個
-90	23	φ6	φ6	高真空度形	12.5	0.7mm	銅系金属不使用仕様	-	1個
-66	11.5	φ4	φ4	大流量形	12	0.5mm	-	-	1個
-66	11.5	φ4	φ6	大流量形	12	0.5mm	-	-	1個
-66	11.5	φ6	φ4	大流量形	12	0.5mm	-	-	1個
-66	11.5	φ6	φ6	大流量形	12	0.5mm	-	-	1個
-66	23	φ4	φ4	大流量形	20	0.7mm	-	-	1個
-66	23	φ4	φ6	大流量形	20	0.7mm	-	-	1個
-66	23	φ6	φ4	大流量形	22	0.7mm	-	-	1個
-66	23	φ6	φ6	大流量形	22	0.7mm	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,889円 ( 2,078円 )	6日目
1,856円 ( 2,042円 )	6日目
1,748円 ( 1,923円 )	6日目
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
2,043円 ( 2,247円 )	在庫品1日目当日出荷可能
2,171円 ( 2,388円 )	6日目
1,856円 ( 2,042円 )	6日目
1,987円 ( 2,186円 )	在庫品1日目当日出荷可能
2,043円 ( 2,247円 )	在庫品1日目当日出荷可能
2,171円 ( 2,388円 )	在庫品1日目当日出荷可能
1,905円 ( 2,096円 )	6日目
1,987円 ( 2,186円 )	在庫品1日目当日出荷可能
3,297円 ( 3,627円 )	6日目
1,856円 ( 2,042円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,897円 ( 2,087円 )	10日目
1,893円 ( 2,082円 )	6日目
1,897円 ( 2,087円 )	6日目
1,860円 ( 2,046円 )	8日目
2,112円 ( 2,323円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
