使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	H,Lタイプ:0.5MPa（Eタイプ:0.35MPa）
使用温度範囲	0～60℃（凍結なきこと）

規格表

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポートワンタッチ継手サイズ

エア供給ポートワンタッチ継手サイズ

性能

吸込流量

(l/min)

ノズル径

トラスココード

RoHS?

最小発注数量

-90	17	φ4	φ4	低供給圧力高真空度形	10	0.7mm	-	-	1個
-90	17	φ4	φ6	低供給圧力高真空度形	10	0.7mm	-	-	1個
-90	17	φ6	φ4	低供給圧力高真空度形	10	0.7mm	-	-	1個
-90	17	φ6	φ6	低供給圧力高真空度形	10	0.7mm	-	-	1個
-90	11.5	φ4	φ4	高真空度形	7	0.5mm	360-6244	10	1個
-90	11.5	φ4	φ6	高真空度形	7	0.5mm	-	-	1個
-90	11.5	φ6	φ4	高真空度形	7	0.5mm	-	-	1個
-90	11.5	φ6	φ6	高真空度形	7	0.5mm	360-6252	10	1個
-92	23	φ4	φ4	高真空度形	12.5	0.7mm	360-6261	10	1個
-92	23	φ4	φ6	高真空度形	12.5	0.7mm	-	-	1個
-92	23	φ6	φ4	高真空度形	12.5	0.7mm	-	-	1個
-92	23	φ6	φ6	高真空度形	12.5	0.7mm	360-6279	10	1個
-66	11.5	φ4	φ4	大流量形	12	0.5mm	-	-	1個
-66	11.5	φ4	φ6	大流量形	12	0.5mm	-	-	1個
-66	11.5	φ6	φ4	大流量形	12	0.5mm	-	-	1個
-66	11.5	φ6	φ6	大流量形	12	0.5mm	360-6287	-	1個
-66	23	φ4	φ4	大流量形	20	0.7mm	-	-	1個
-66	23	φ4	φ6	大流量形	20	0.7mm	-	-	1個
-66	23	φ6	φ4	大流量形	22	0.7mm	-	-	1個
-66	23	φ6	φ6	大流量形	22	0.7mm	360-6295	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,100円 ( 2,310円 )	8日目
1,784円 ( 1,962円 )	6日目
1,803円 ( 1,983円 )	6日目
2,043円 ( 2,247円 )	在庫品1日目当日出荷可能
1,914円 ( 2,105円 )	在庫品1日目当日出荷可能
2,043円 ( 2,247円 )	在庫品1日目当日出荷可能
1,801円 ( 1,981円 )	6日目
1,914円 ( 2,105円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
2,043円 ( 2,247円 )	8日目
1,749円 ( 1,924円 )	9日目
1,914円 ( 2,105円 )	在庫品1日目当日出荷可能
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能
1,528円 ( 1,681円 )	6日目
1,803円 ( 1,983円 )	6日目
1,697円 ( 1,867円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,803円 ( 1,983円 )	6日目
1,667円 ( 1,834円 )	6日目
1,914円 ( 2,105円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質には、HNBRを採用いたしました

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

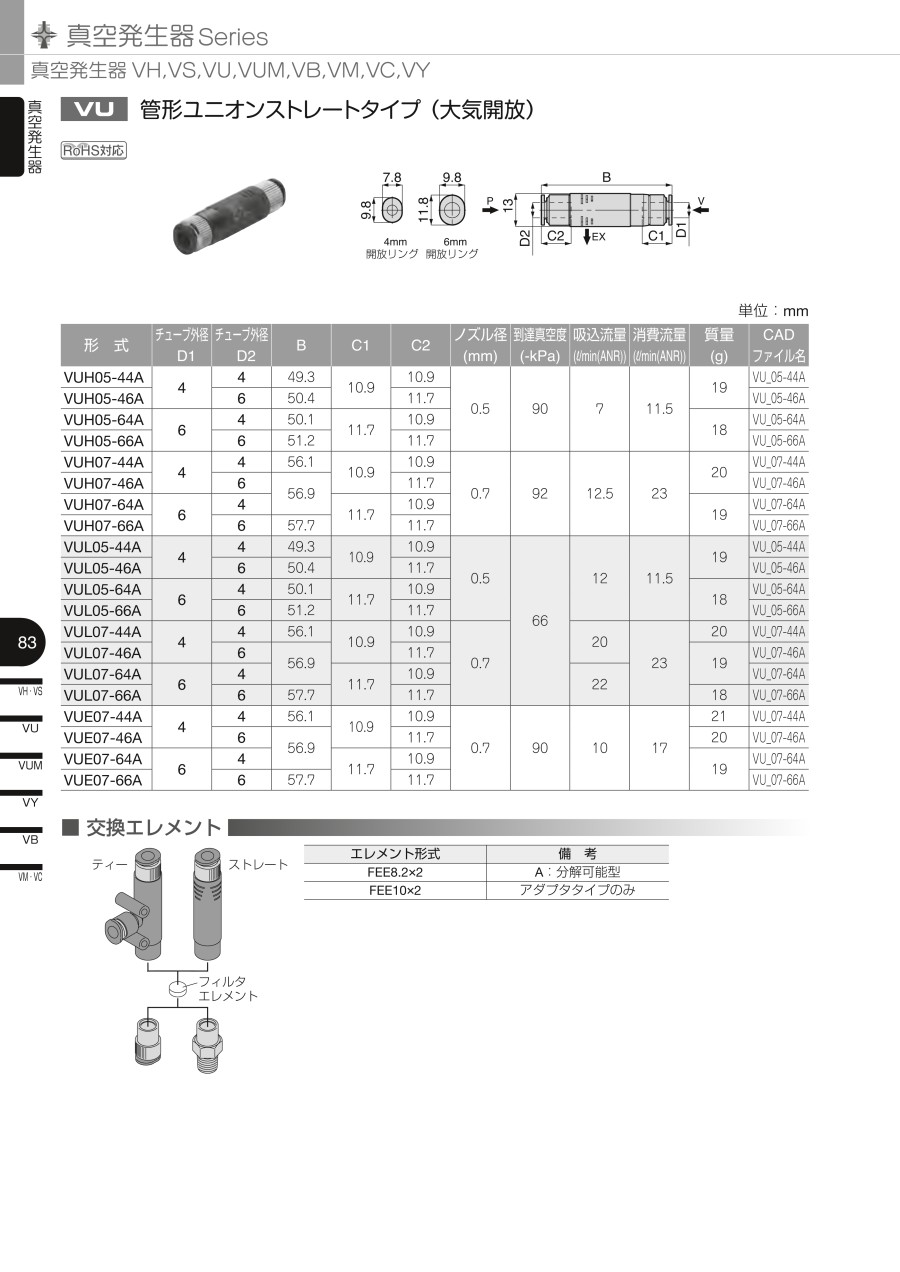

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

単体タイプ管形ユニオンストレートタイプ大気開放のレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

テスト機に使用

満足度：5.02020/03/25

省スペースでワークの吸着ができ便利です。吸着力も想像以上にあり安定しています。

1人が参考にしています。

開発製品に使っています

満足度：4.02019/12/20

客先より、設計込みで受注した開発製品の初ロット品に使用しています。容器内の薬液から真空にて脱気(脱泡)するための圧縮空気...もっと読む

1人が参考にしています。

気密試験機用の真空

満足度：5.02019/01/22

小型なので制御盤の中に入っちゃいます。音も静かになって一石二鳥です。

1人が参考にしています。

ステッカー吸着治具

満足度：5.02018/03/12

ステッカーを吸着するために使用。接続が簡単で、真空度も高くなるため、よく吸着してくれます。

0人が参考にしています。

4件全て見る
