未確定：候補が9型番あります。

到達真空度(kPa)
~mm
- -92
- -90
- -66
空気消費流量(l/min)
~mm
- 11.5
- 17
- 23
エア供給ポートワンタッチ継手サイズ
~mm
- φ4
- φ6
性能
~mm
吸込流量(l/min)
~mm
- 7
- 10
- 12
- 12.5
- 20
- 22
ノズル径
~mm
- 0.5mm
- 0.7mm
タイプ
~mm
- VU
CAD
- 3D
出荷日
- すべて
- 6日以内

日本ピスコ

単体タイプ管形アダプタタイプ大気開放

カタログ |

数量スライド割引

通常単価(税別): 1,418円～1,605円

税込単価: 1,560円～1,766円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

【特長】・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）...

種類
管形
付加機能
フィルタ
真空ポート接続口形状
その他
エア供給ポート接続口形状
ワンタッチ継手
用途
単体
使用圧力範囲 (MPa)
0.15::0.7
使用温度範囲 (℃)
0::60
本体材質
ポリブチレンテレフタレート

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

φ4mm開放リング

φ6mm開放リング

製品仕様

使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	H,Lタイプ：0.5MPa（Eタイプ：0.35MPa）
使用温度範囲	0～60℃（凍結なきこと）

規格表

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

エア供給ポートワンタッチ継手サイズ

性能

吸込流量

(l/min)

ノズル径

最小発注数量

-90	17	φ4	低供給圧力高真空度形	10	0.7mm	1個
-90	17	φ6	低供給圧力高真空度形	10	0.7mm	1個
-90	11.5	φ4	高真空度形	7	0.5mm	1個
-90	11.5	φ6	高真空度形	7	0.5mm	1個
-92	23	φ6	高真空度形	12.5	0.7mm	1個
-66	11.5	φ4	大流量形	12	0.5mm	1個
-66	11.5	φ6	大流量形	12	0.5mm	1個
-66	23	φ4	大流量形	20	0.7mm	1個
-66	23	φ6	大流量形	22	0.7mm	1個

通常単価(税別) (税込単価)	通常出荷日

1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,603円 ( 1,763円 )	6日目
1,597円 ( 1,757円 )	6日目
1,605円 ( 1,766円 )	6日目
1,418円 ( 1,560円 )	6日目
1,602円 ( 1,762円 )	6日目
1,597円 ( 1,757円 )	6日目
1,460円 ( 1,606円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました

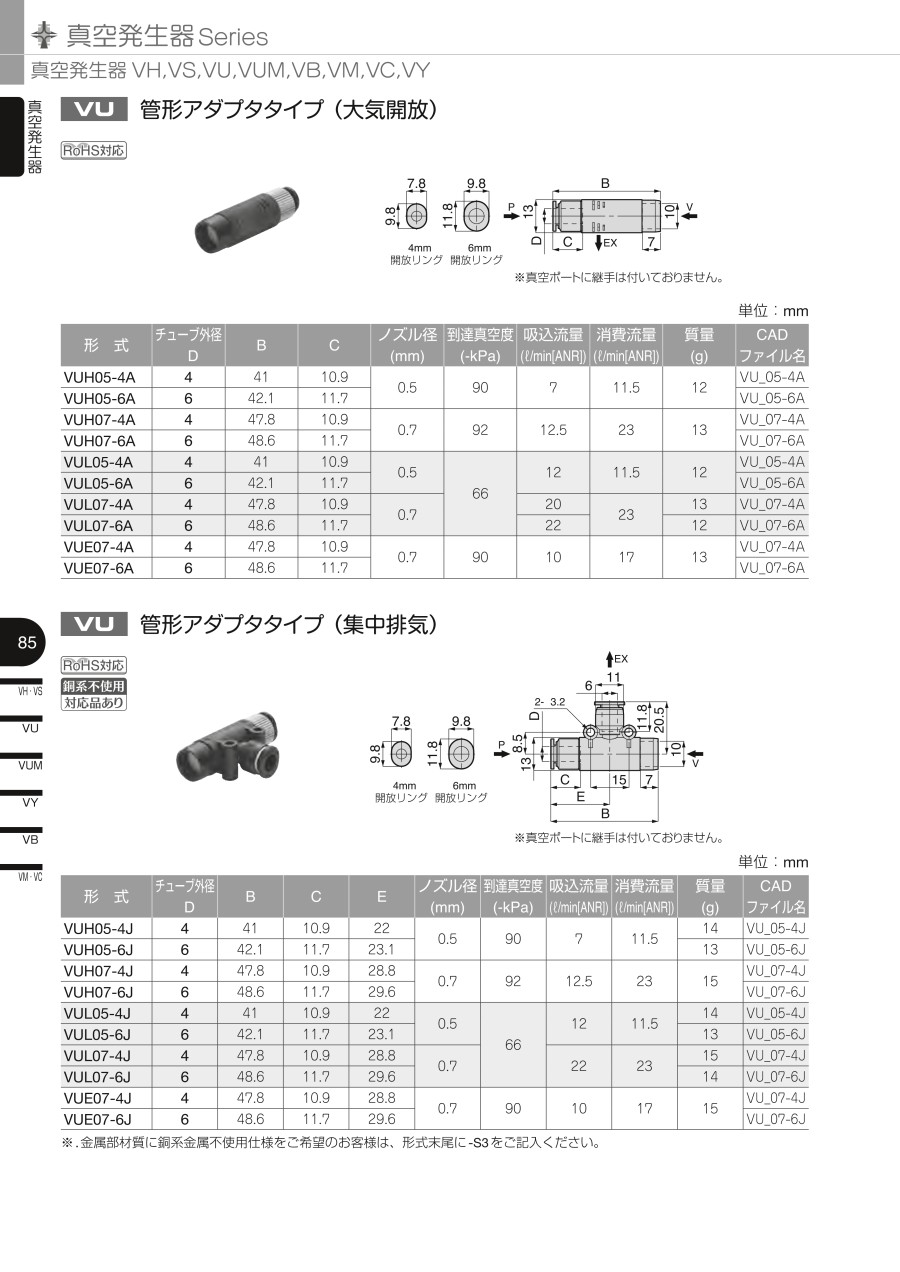

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
