単体タイプ 破壊機能付 集中排気 真空フィルタ付
- 通常単価(税別)
- 4,056円～4,478円
- 税込単価
- 4,462円～4,926円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【特長】・圧縮空気を真空に...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | 0.3～0.7MPa |
| 定格供給圧力 | H,Lタイプ：0.5MPa（Eタイプ：0.35MPa） |
| 使用温度範囲 | 5～50℃ |
| 給油 | 不要 |
製品仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100～0kPa |
| 濾過精度 | 10μm |
| 使用温度範囲 | 0～60℃（凍結なきこと） |
| 濾過面積 | 接続サイズ44：0.8cm2 |
| 接続サイズ66：1.1cm2 | |
| 材質 | PVF（ポリビニールホルマール） |
規格表
技術情報・設計アイデア
回路図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,056円 ( 4,462円 ) | 9日目 |
4,478円 ( 4,926円 ) | 9日目 |
4,056円 ( 4,462円 ) | 9日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】

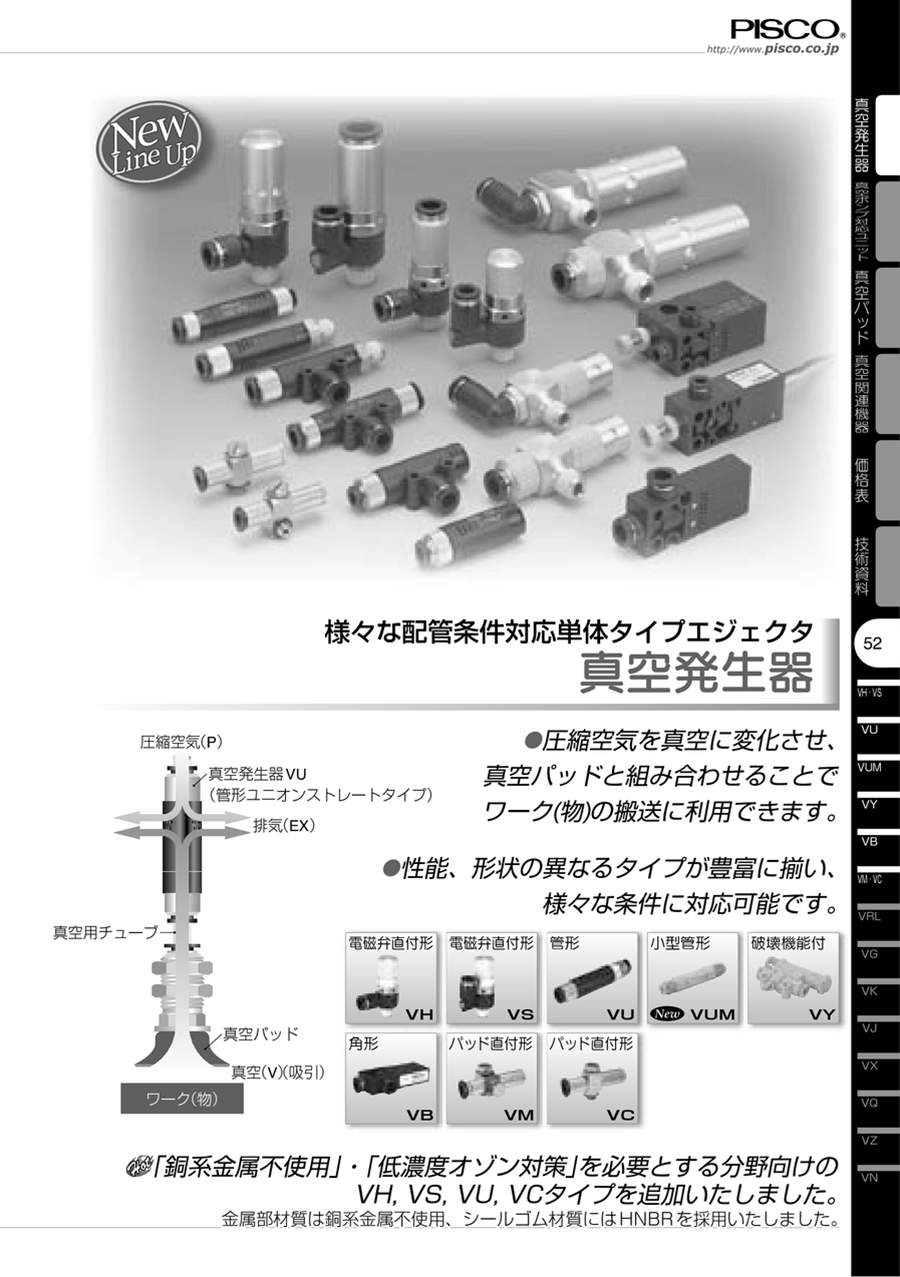

・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・エジェクタと真空破壊機能を一体化。
通常の電磁弁を用いた真空発生器より、大幅な低価格化を実現。
・小型・軽量ですので、真空配管末端部での使用が可能です。また、遮断弁の搭載により、吸着・破壊サイクルの高速化を実現します。
