単体タイプ 真空破壊機能付 大気開放

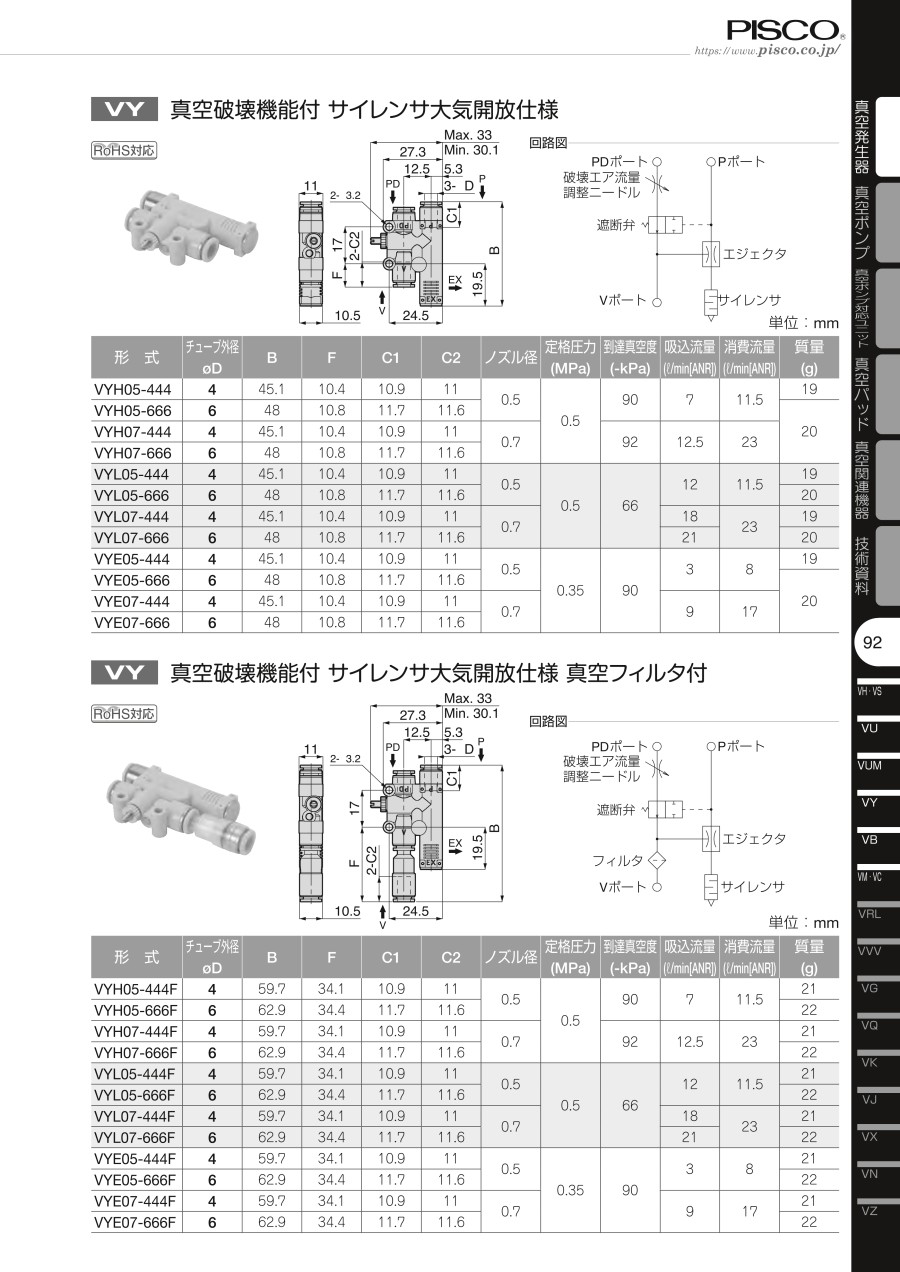

外形図

製品仕様

構造

規格表

使用例

接続部着脱方法

1. チューブの着脱方法

（1）チューブの装着
真空発生器（ワンタッチ継手付エジェクタ）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。

（2）チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取外しの際は、必ずエアを止めてから行ってください。

2. ネジの締付方法

外径六角部を適正なスパナで締付けてください。
（外径六角部対辺や固定用穴のピッチにつきましては、外形図を参照ください。）

注意・禁止事項

注意・禁止事項

• 真空発生器VYの配管方法については、本文を良く読んで確認してご使用ください。配管方法を間違えると人体の負傷、機器の破損の原因となる可能性があります。
• 真空発生器VY用真空フィルタのフィルタ本体材質は、PPですので直射日光や紫外線により樹脂が劣化することがあります。

注意・禁止事項

• 真空発生器VYの破壊エアの流量調整及び破壊時間調整は、本文を良く読んで理解してください。。
• 真空発生器VY用真空フィルタは、エレメント単体での交換ができません。 保守点検などで交換の際は、フィルタ本体の交換になります
• 真空発生器VYの真空発生用と真空破壊用の供給エアに異なった圧力を使用する場合は、真空破壊用供給エアの圧力は、真空発生用供給エアの圧力以下に設定してください。真空発生用供給エア圧力より高い場合は、漏れにつながる可能性があります。
• 下記の配管方法で真空発生器VYをご使用になられる場合は、遮断弁が完全に切り換わるまで瞬時ではありますが、チェック弁からの破壊エアがまわり込み、Vポートより
  破壊エアが出ます。

• VY真空発生器用真空フィルタにチューブを装着する際は、必要以上の力をかけないでください。フィルタ内部が破損する可能性があります。
