日本ピスコ

単体タイプパッド直付形エルボ集中排気

カタログ |

通常単価(税別): 2,518円～6,035円

税込単価: 2,770円～6,639円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

性能､形状の異なるタイプを豊富に取り揃えております｡　※本シリーズはCADデー...

種類
パッド直付形エルボ
付加機能
集中排気仕様
エア供給ポート接続口形状
ワンタッチ継手
用途
単体
使用圧力範囲 (MPa)
0.15::0.7
使用温度範囲 (℃)
0::60

未確定：候補が41型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

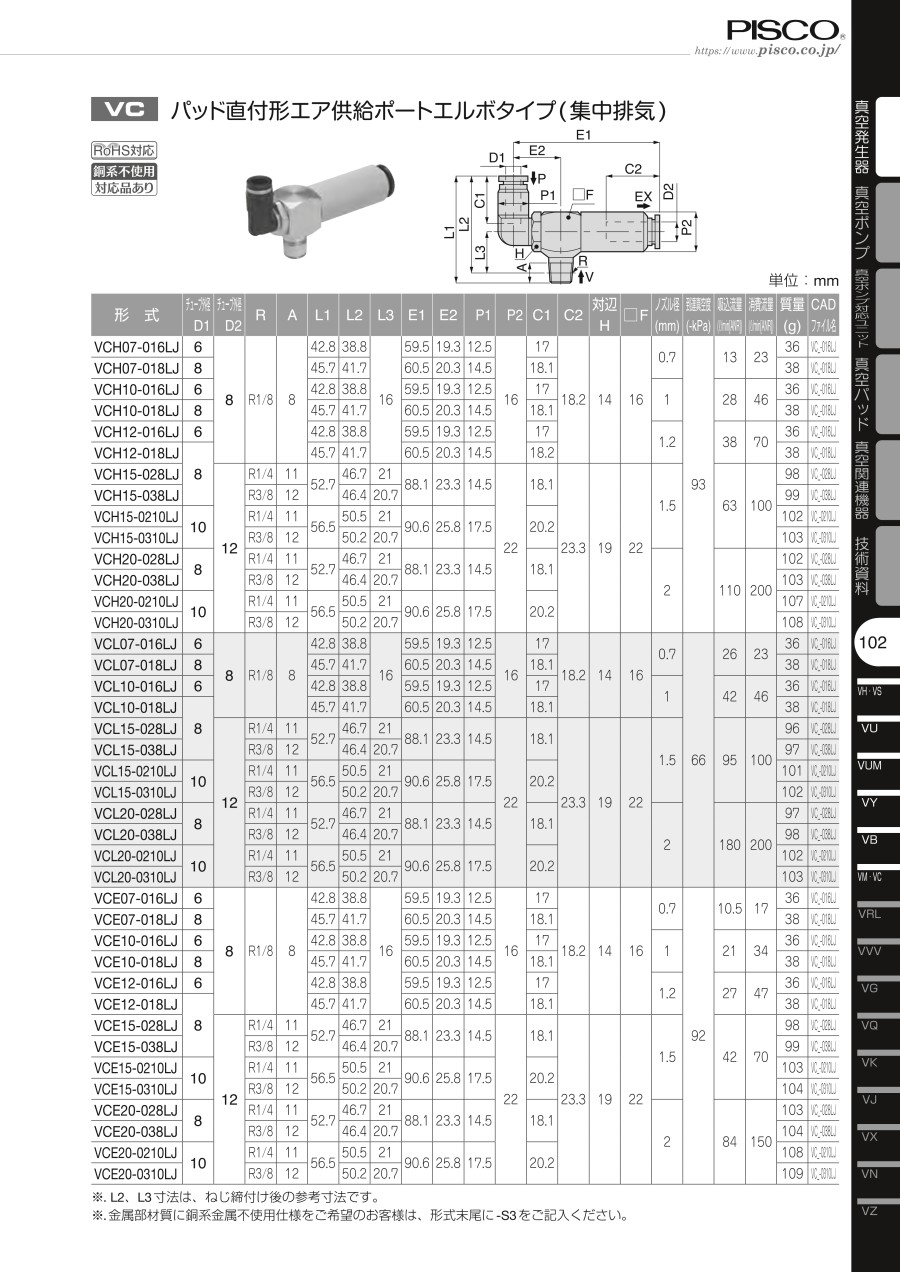

外形図

規格表

単位：mm

※.L2、L3寸法は、ねじ締付け後の参考寸法です。
※.金属部材質に銅系金属不使用をご希望のお客様は、形式末尾に-Sをご記入ください。

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポート接続口形状

エア供給ポートワンタッチ継手サイズ

性能

吸込流量

(l/min)

ノズル径

金属部材質

最小発注数量

-92	17	R1/8	φ6	低供給圧力高真空度形	10.5	0.7mm	-	1個
-92	17	R1/8	φ8	低供給圧力高真空度形	10.5	0.7mm	-	1個
-92	34	R1/8	φ6	低供給圧力高真空度形	21	1.0mm	-	1個
-92	34	R1/8	φ8	低供給圧力高真空度形	21	1.0mm	-	1個
-92	47	R1/8	φ6	低供給圧力高真空度形	27	1.2mm	-	1個
-92	47	R1/8	φ8	低供給圧力高真空度形	27	1.2mm	-	1個
-92	70	R1/4	φ8	低供給圧力高真空度形	42	1.5mm	-	1個
-92	70	R3/8	φ8	低供給圧力高真空度形	42	1.5mm	-	1個
-92	70	R1/4	φ10	低供給圧力高真空度形	42	1.5mm	-	1個
-92	70	R3/8	φ10	低供給圧力高真空度形	42	1.5mm	-	1個
-92	150	R1/4	φ8	低供給圧力高真空度形	84	2.0mm	-	1個
-92	150	R3/8	φ8	低供給圧力高真空度形	84	2.0mm	-	1個
-92	150	R1/4	φ10	低供給圧力高真空度形	84	2.0mm	-	1個
-92	150	R3/8	φ10	低供給圧力高真空度形	84	2.0mm	-	1個
-93	23	R1/8	φ6	高真空度形	13	0.7mm	-	1個
-93	23	R1/8	φ8	高真空度形	13	0.7mm	-	1個
-93	46	R1/8	φ6	高真空度形	28	1.0mm	-	1個
-93	46	R1/8	φ8	高真空度形	28	1.0mm	-	1個
-93	46	R1/8	φ8	高真空度形	28	1.0mm	銅系金属不使用仕様	1個
-93	70	R1/8	φ6	高真空度形	38	1.2mm	-	1個
-93	70	R1/8	φ8	高真空度形	38	1.2mm	-	1個
-93	100	R1/4	φ8	高真空度形	63	1.5mm	-	1個
-93	100	R3/8	φ8	高真空度形	63	1.5mm	-	1個
-93	100	R1/4	φ10	高真空度形	63	1.5mm	-	1個
-93	100	R3/8	φ10	高真空度形	63	1.5mm	-	1個
-93	200	R1/4	φ8	高真空度形	110	2.0mm	-	1個
-93	200	R3/8	φ8	高真空度形	110	2.0mm	-	1個
-93	200	R1/4	φ10	高真空度形	110	2.0mm	-	1個
-93	200	R3/8	φ10	高真空度形	110	2.0mm	-	1個
-66	23	R1/8	φ6	大流量形	26	0.7mm	-	1個
-66	23	R1/8	φ8	大流量形	26	0.7mm	-	1個
-66	46	R1/8	φ6	大流量形	42	1.0mm	-	1個
-66	46	R1/8	φ8	大流量形	42	1.0mm	-	1個
-66	100	R1/4	φ8	大流量形	95	1.5mm	-	1個
-66	100	R3/8	φ8	大流量形	95	1.5mm	-	1個
-66	100	R1/4	φ10	大流量形	95	1.5mm	-	1個
-66	100	R3/8	φ10	大流量形	95	1.5mm	-	1個
-66	200	R1/4	φ8	大流量形	180	2.0mm	-	1個
-66	200	R3/8	φ8	大流量形	180	2.0mm	-	1個
-66	200	R1/4	φ10	大流量形	180	2.0mm	-	1個
-66	200	R3/8	φ10	大流量形	180	2.0mm	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,629円 ( 2,892円 )	6日目
2,629円 ( 2,892円 )	6日目
2,629円 ( 2,892円 )	6日目
2,629円 ( 2,892円 )	6日目
2,629円 ( 2,892円 )	6日目
2,629円 ( 2,892円 )	6日目
4,719円 ( 5,191円 )	6日目
4,719円 ( 5,191円 )	6日目
4,719円 ( 5,191円 )	6日目
4,719円 ( 5,191円 )	6日目
5,269円 ( 5,796円 )	6日目
5,269円 ( 5,796円 )	6日目
5,269円 ( 5,796円 )	6日目
5,269円 ( 5,796円 )	6日目
2,518円 ( 2,770円 )	6日目
2,518円 ( 2,770円 )	6日目
2,518円 ( 2,770円 )	6日目
2,518円 ( 2,770円 )	6日目
4,388円 ( 4,827円 )	6日目
2,518円 ( 2,770円 )	6日目
2,518円 ( 2,770円 )	6日目
4,719円 ( 5,191円 )	6日目
4,719円 ( 5,191円 )	6日目
4,719円 ( 5,191円 )	6日目
4,719円 ( 5,191円 )	6日目
5,480円 ( 6,028円 )	6日目
5,269円 ( 5,796円 )	6日目
5,748円 ( 6,323円 )	6日目
5,269円 ( 5,796円 )	6日目
2,629円 ( 2,892円 )	6日目
2,868円 ( 3,155円 )	6日目
2,629円 ( 2,892円 )	6日目
2,629円 ( 2,892円 )	6日目
4,719円 ( 5,191円 )	6日目
4,719円 ( 5,191円 )	6日目
4,719円 ( 5,191円 )	6日目
4,719円 ( 5,191円 )	6日目
6,035円 ( 6,639円 )	6日目
5,269円 ( 5,796円 )	6日目
5,269円 ( 5,796円 )	6日目
5,269円 ( 5,796円 )	6日目

詳細情報

基本情報

基本情報

性能､形状の異なるタイプを豊富に取り揃えております｡　※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク(物)の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
