薄形圧力計 G401-Wシリーズ
- 通常単価(税別)
- 1,531円
- 税込単価
- 1,684円
薄型でコンパクトな圧力計 G401-Wシリーズ。【特長】・機器内蔵用に最適な薄...
詳細情報を確認する- レギュレータユニット組合せ
- その他関連部品
- その他関部品詳細
- 薄型圧力計
未確定：候補が2型番あります。
商品仕様

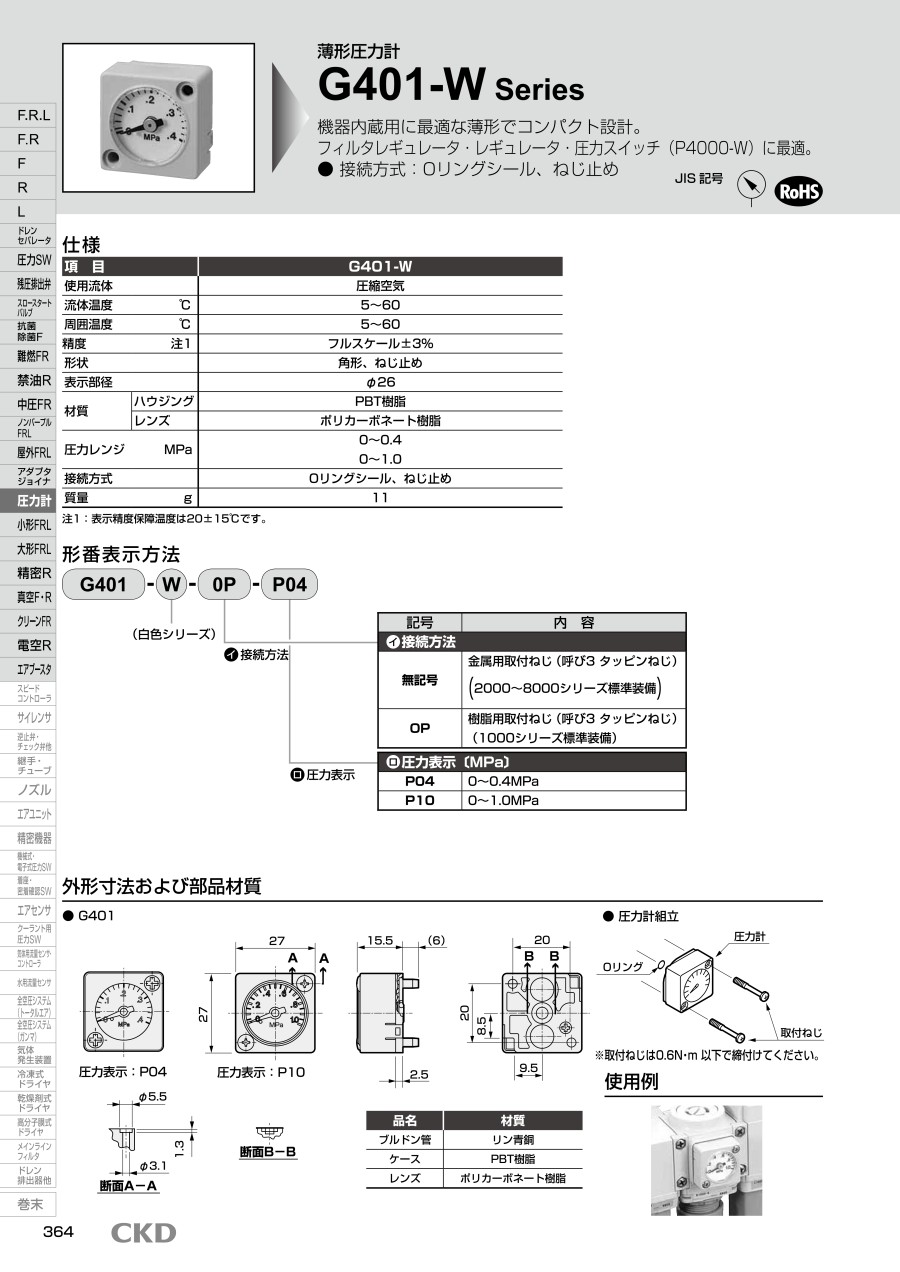

薄型圧力計 G401-Wシリーズの詳細
製品の使用例
型式表示方法
型番表示図
| 記号 | 内容 |
|---|---|
| （イ）接続方法 | |
| 無記号 | 金属用取付ねじ（呼び3 タッピンねじ）（2000～8000シリーズ標準装備） |
| OP | 樹脂用取付ねじ（呼び3 タッピンねじ）（1000シリーズ標準装備） |
| （ロ）圧力表示〔MPa〕 | |
| P04 | 0～0.4MPa |
| P10 | 0～1.0MPa |
製品の外形寸法
（単位：mm）
製品の寸法図
材質
| 品名 | 材質 |
|---|---|
| ブルドン管 | リン青銅 |
| ケース | PBT樹脂 |
| レンズ | ポリカーボネート樹脂 |
薄型圧力計 G401-Wシリーズの仕様
| 項目 | G401-W | |
|---|---|---|
| 使用流体 | 圧縮空気 | |
| 流体温度 ℃ | 5～60 | |
| 周囲温度 ℃ | 5～60 | |
| 精度 注1 | フルスケール±3% | |
| 形状 | 角形、ねじ止め | |
| 表示部径 | φ26（直径26mm） | |
| 材質 | ハウジング | PBT樹脂 |
| レンズ | ポリカーボネート樹脂 | |
| 圧力レンジ MPa | 0～0.4 | |
| 0～1.0 | ||
| 接続方式 | Oリングシール、ねじ止め | |
| 質量 g | 11 | |
注1：表示精度保証温度は20±15℃です。
圧力計組立方法
取付図
- ※ 取付ねじは0.6N・m以下で締付けてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,531円 ( 1,684円 ) | 在庫品1日目当日出荷可能 |
1,531円 ( 1,684円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
薄型でコンパクトな圧力計 G401-Wシリーズ。
【特長】
・機器内蔵用に最適な薄形でコンパクト設計。
・フィルタレギュレータ、レギュレータ、圧力スイッチ（P4000-W）に最適。
・接続方式：Oリングシール、ねじ止め。
・G401-W-0P-P04、G401-W-P10の2種類から選択可能。
【用途】
・圧縮エア圧の管理に使用。
・機器内蔵の埋め込みに最適。
■CKD商品選定ページはこちら
カタログ
商品担当おすすめ
薄形圧力計 G401-Wシリーズのレビュー
交換
4
4.02020/03/06
元々圧力計の付いたレギュレータを購入していたのですが、圧力計が破損してしまい交換の為に購入。
圧力計だけが購入出来て助か...もっと読む
0人が参考にしています。
