密着確認スイッチ マニホールド MHPSシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 67,721円～180,741円特別価格
- 税込単価
- 74,493円～198,815円特別価格
高精度ニードル機構の採用により､密着確認など高精度な検出が可能となります｡
詳細情報を確認する商品情報
外形図
マニホールドタイプ（DIN端子箱:F）
マニホールドタイプ（コネクタ:C※）
マニホールドタイプ（コネクタ形集中端子箱:CTL・CTR）
マニホールドタイプ（リード線形集中端子箱:TL・TR）
製品仕様
| 項目 | HPS-05 | HPS-07 | HPS-10 | |
|---|---|---|---|---|
| オリフィス径 mm | φ0.5 | φ0.7 | φ1.0 | |
| 使用圧力 （注2）kPa | 50～200 | 50～200 | 100～200 | |
| 検出距離範囲 mm | 0.01～0.2 | 0.02～0.3 | 0.05～0.7 | |
| 繰返し精度 mm | ±0.005（検出距離範囲0.01～0.1） | ±0.005（検出距離範囲0.02～0.1） | ±0.02（検出距離範囲0.05～0.3） | |
| ヒステリシス mm | 0.005以下（検出距離範囲0.01～0.1） | 0.005以下（検出距離範囲0.02～0.1） | 0.01以下（検出距離範囲0.05～0.3） | |
| 検出ノズル （注1） | 単孔ノズルφ1.5 | |||
| 電源電圧 V | DC10.2～26.4 | |||
| 消費電流 mA | 15以下（DC24V時） | |||
| 出力形態 | NPN,PNPオープンコレクタ | |||
| 出力定格 | DC30V、100mA以下 | |||
| 内部降下電圧 V | 2.0以下（100mAの時） | |||
| 表示灯 | LED 緑または黄 | |||
| 絶縁抵抗 | DC500Vメガにて10MΩ以上 | |||
| 耐電圧 | AC1000V、1分にて異常なき事 | |||
| 耐振動 m/sec2 | 98 | |||
| 周囲温度 ℃ | 5～60 | |||
| 保護構造 （注3） | IP67相当（コネクタタイプ）、IP64相当（DIN端子箱） | |||
| 接続チューブ mm | 内径4 | |||
| 接続口径 | 検出ポートRc1/8、供給ポートRc1/4、圧力計ポートRc1/4 | |||
| 質量 g | 300（配線オプションC0） | |||
| 空気消費量 L/min（ANR） | 50 kPa | 6 | 11 | - |
| 100 kPa | 9 | 15 | 24 | |
| 200 kPa | 14 | 24 | 38 | |
注1:上記仕様は検出ノズルがφ1.5の単孔ノズルの場合の数値です。
注2:ノズル詰りが予想される場合は、使用圧力100～200kPaで使用されることを推奨します。
注3:下記の条件でご使用いただくようお願いします。
（1）配管・配線済みで、加圧状態であること。
（2）端子箱への配線には、防水性のブッシュを使用すること。

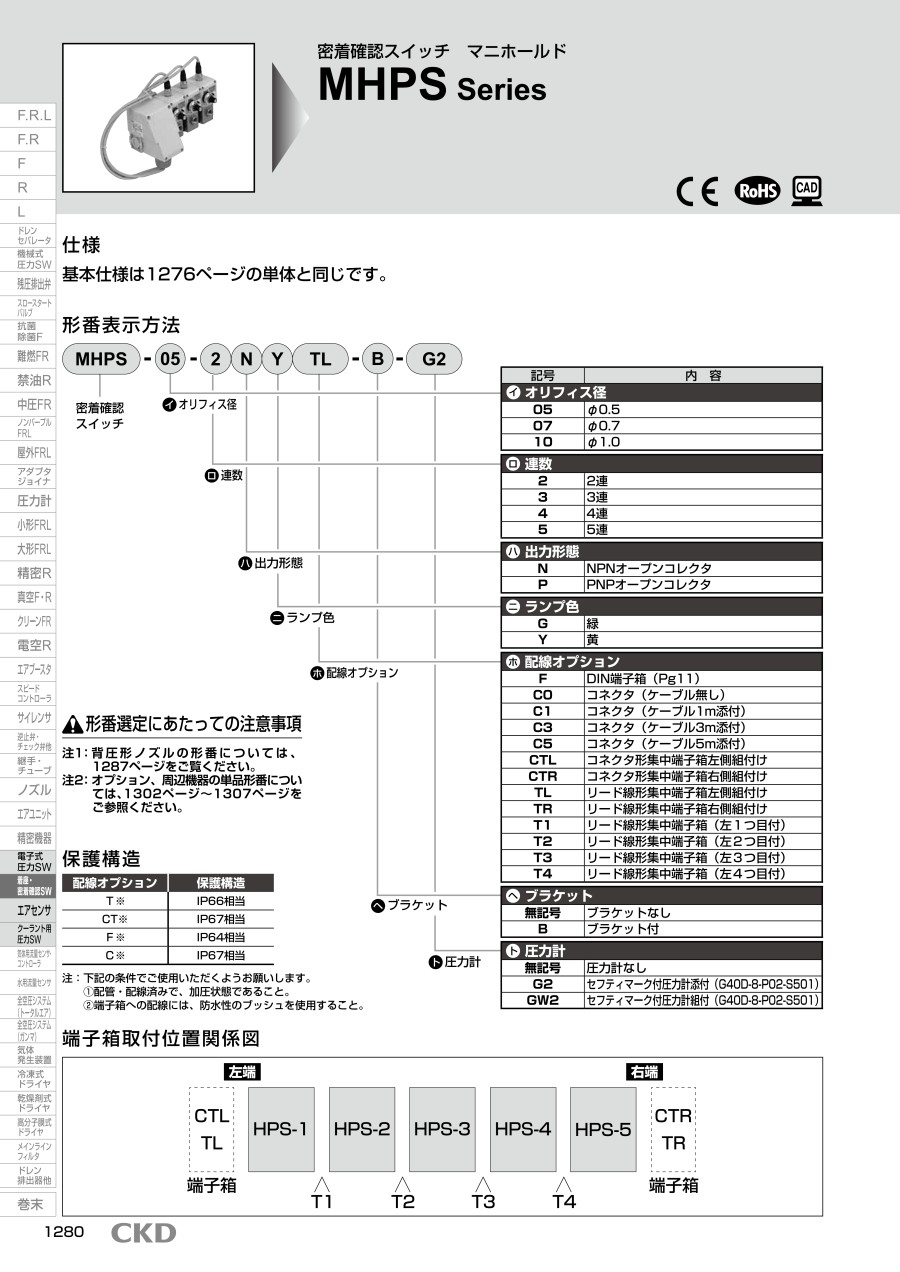

規格表
マニホールドタイプ（DIN端子箱:F）
マニホールドタイプ（コネクタ:C※）
※1:ブラケット、圧力計オプションは含みません。
※1:ブラケット、圧力計オプションは含みません。
※2:C1、C3、C5のケーブルは、添付です。
マニホールドタイプ（コネクタ形集中端子箱:CTL・CTR）
マニホールドタイプ（リード線形集中端子箱:TL・TR）
※ ブラケット、圧力計オプションは含みません。
※ ブラケット、圧力計オプションは含みません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
67,837円62,410円 ( 68,651円 ) | 13日目 |
69,109円62,198円 ( 68,418円 ) | 13日目 |
99,319円91,373円 ( 100,510円 ) | 13日目 |
180,741円162,666円 ( 178,933円 ) | 13日目 |
166,187円149,568円 ( 164,525円 ) | 13日目 |
69,619円62,657円 ( 68,923円 ) | 13日目 |
69,847円62,862円 ( 69,148円 ) | 13日目 |
67,721円62,303円 ( 68,533円 ) | 13日目 |
98,039円90,195円 ( 99,215円 ) | 13日目 |
133,817円120,435円 ( 132,479円 ) | 13日目 |
141,180円127,062円 ( 139,768円 ) | 13日目 |
68,599円61,739円 ( 67,913円 ) | 13日目 |
98,984円91,065円 ( 100,172円 ) | 13日目 |
93,797円86,293円 ( 94,922円 ) | 13日目 |
99,319円91,373円 ( 100,510円 ) | 13日目 |
131,862円118,675円 ( 130,543円 ) | 13日目 |
123,531円111,177円 ( 122,295円 ) | 13日目 |
164,977円148,479円 ( 163,327円 ) | 13日目 |
