ＣＫＤ

リリーフ弁 B6061 シリーズ

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 4,103円～6,247円

税込単価: 4,513円～6,872円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

レギュレータ（モジュラータイプ標準） R※000シリーズ

4.5

通常価格(税別)： 2,792円 (税込価格：3,071円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

【在庫品】レギュレータ（モジュラータイプ標準） R※000シリーズ

4.5

通常価格(税別)： 3,091円 (税込価格：3,400円)

通常出荷日：在庫品1日目

圧力上昇時、圧力空気を大気放出し、設定圧力を保持。 ※本シリーズはCADデータ...

詳細情報を確認する

レギュレータ/増圧弁
リリーフ弁
使用流体
空気
レギュレータ種類
標準
形状
標準
使用環境
標準
供給側接続種類
Rc
制御側接続種類
Rc
リリーフ機構
なし
ブリード機構
なし
最高使用圧力 (MPa)
0.7
保証耐圧力 (MPa)
1.5

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

［］内寸法はPB（パネルマウント用ブラケット）

製品仕様

項目	B6061-1C・2C
使用流体	圧縮空気
最高使用圧力 MPa	0.7
耐圧力 MPa	1.5
周囲温度・流体温度 ℃	5～65
設定圧力 MPa	0.04～0.69
リリーフ流量 L/min ANR	150（上昇圧力0.078MPaのとき）
接続口径 Rc	1/8・1/4
質量 kg	0.29

構造図

部品リスト

No.	部品名	材質
1	ボディ	亜鉛ダイカスト
2	カバー	亜鉛ダイカスト
3	ダイヤフラム組付	ニトリルゴム・黄銅亜鉛ダイカスト
4	ガスケット	ニトリルゴム
5	弁座	黄銅

性質性能情報・試験情報

流量特性

型番リスト

表示件数

型番

圧力計	供給側呼びサイズ	制御側呼びサイズ	ブラケット	リリーフ弁オプション	圧力計詳細	最小発注数量

[なし] なし	1/8	1/8	なし	標準	なし	1個
[なし] なし	1/8	1/8	あり	標準	なし	1個
圧力計付	1/8	1/8	なし	標準	G49D-6-P10	1個
[なし] なし	1/8	1/8	あり	低圧(0.04～0.34MPa)	なし	1個
[なし] なし	1/4	1/4	なし	標準	なし	1個
圧力計付	1/4	1/4	なし	標準	G49D-6-P10	1個
圧力計付	1/4	1/4	あり	標準	G49D-6-P10	1個
[なし] なし	1/4	1/4	あり	低圧(0.04～0.34MPa)	なし	1個
圧力計付	1/4	1/4	なし	低圧(0.04～0.34MPa)	G49D-6-P04	1個
圧力計付	1/4	1/4	あり	低圧(0.04～0.34MPa)	G49D-6-P04	1個

通常単価(税別) (税込単価)	通常出荷日

4,103円 ( 4,513円 )	7日目
4,325円 ( 4,758円 )	9日目
5,678円 ( 6,246円 )	7日目
4,822円 ( 5,304円 )	9日目
4,162円 ( 4,578円 )	在庫品1日目当日出荷可能
6,247円 ( 6,872円 )	在庫品1日目当日出荷可能
5,974円 ( 6,571円 )	在庫品1日目当日出荷可能
4,325円 ( 4,758円 )	9日目
5,678円 ( 6,246円 )	在庫品1日目当日出荷可能
6,027円 ( 6,630円 )	9日目

詳細情報

基本情報

基本情報

圧力上昇時、圧力空気を大気放出し、設定圧力を保持。 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

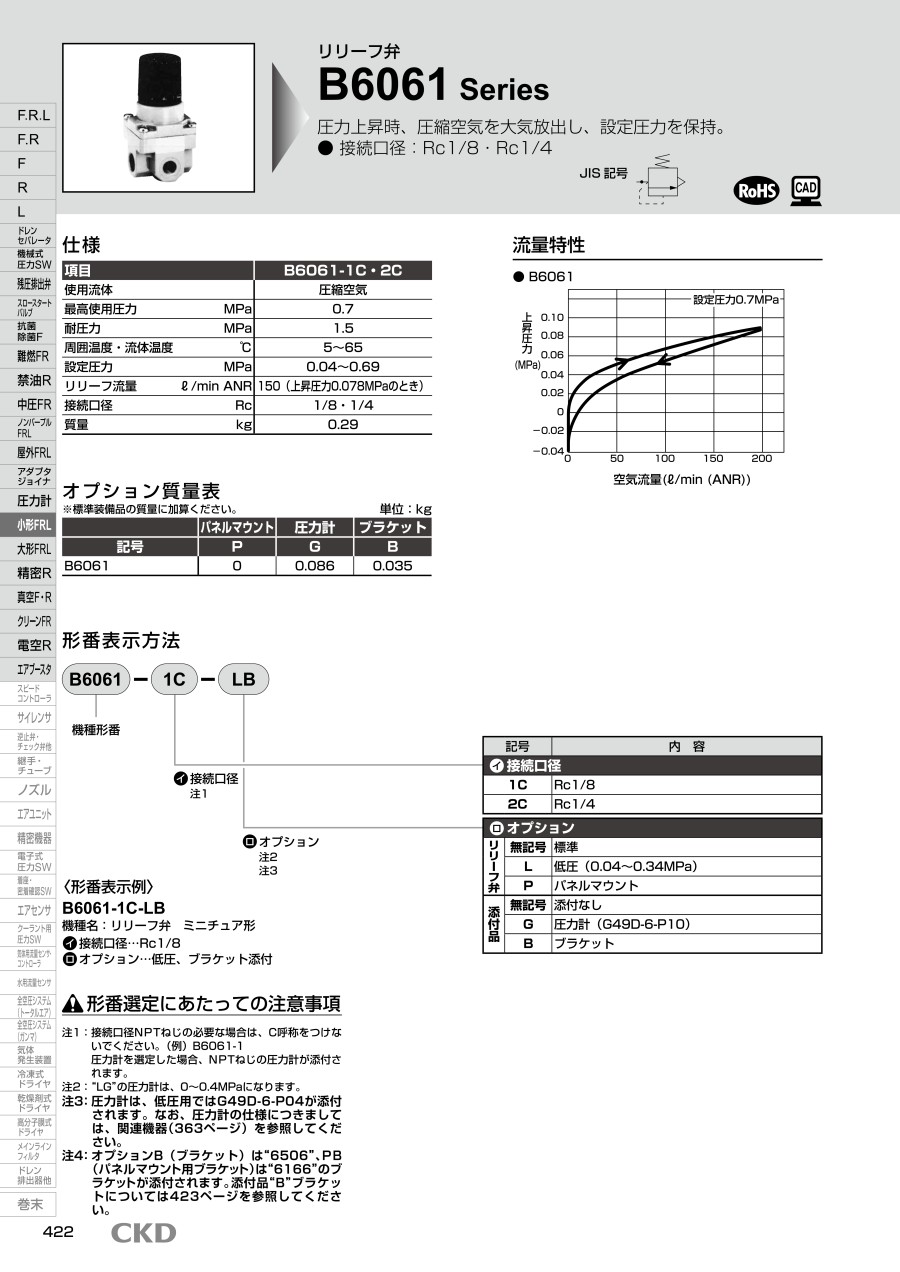

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
