ディストリビュータ D101・D401・D801シリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,314円～2,974円
- 税込単価
- 1,445円～3,271円
モジュラータイプ製品において、配管を1方向もしくは4方向に分岐する際のアダプタ...
詳細情報を確認する- レギュレータユニット組合せ
- その他関連部品
- その他関部品詳細
- ディストリビュータ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

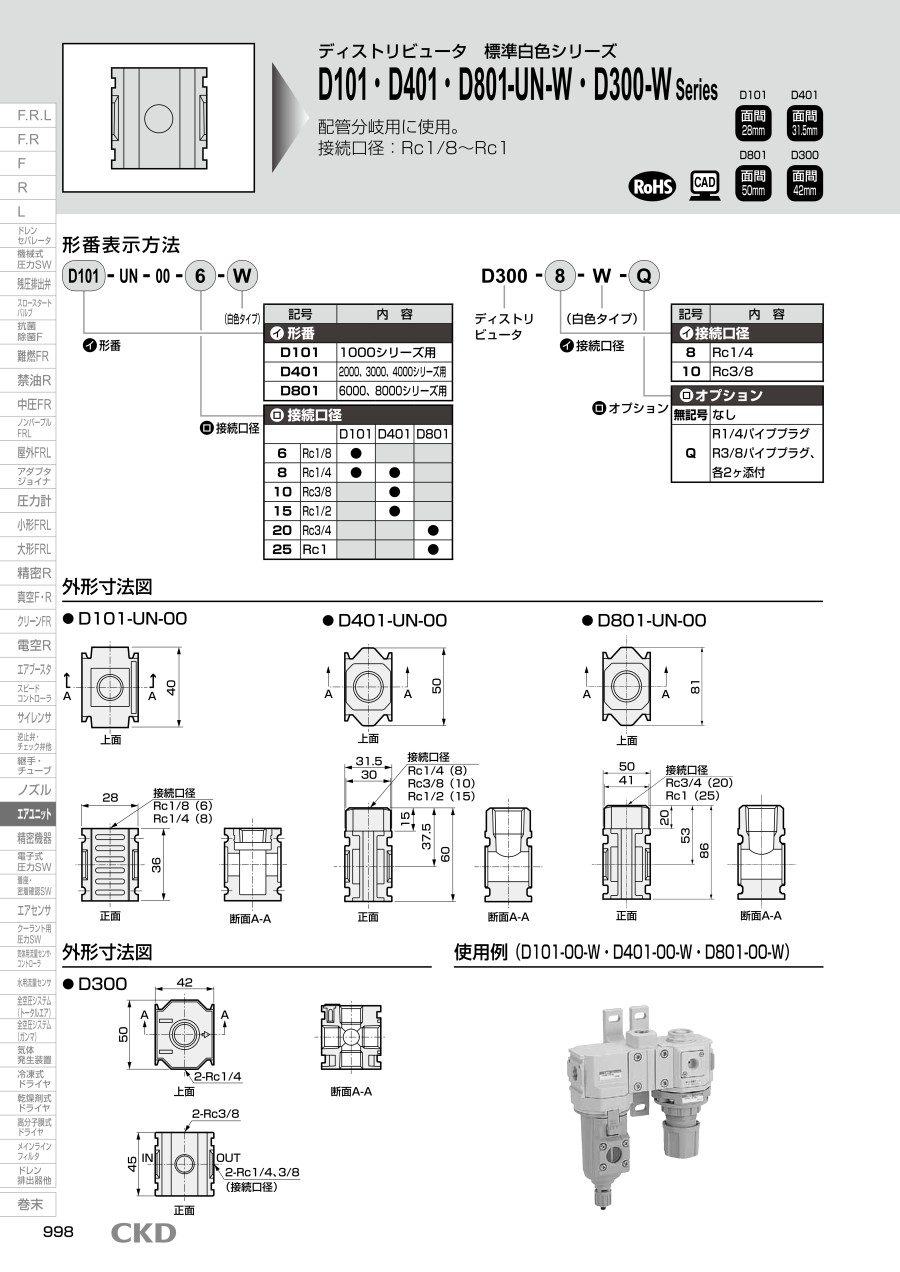

外形図
D101-00-W
材質: ポリアミド樹脂
D401-00-W
D801-00-W
材質: アルミ合金ダイカスト 塗装処理
材質: アルミ合金ダイカスト 塗装処理
製品仕様
| 項目 | D101-00-W | D401-00-W | D801-00-W |
|---|---|---|---|
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 1.0 | ||
| 耐圧力 MPa | 1.5 | ||
| 分岐ポート数 | 1 | ||
| 接続口径 Rc、NPT、G | 1/8、1/4 | 1/4、3/8、1/2 | 3/4、1 |
| 使用温度 ℃ | 5～60 | ||
| 質量（ジョイナは含まない） kg | 0.045 | 0.13 | 0.35 |
使用例
組付方法
注1:空気の流れに対し、1次側へ取付ける場合は、Oリングを挿入、2次側へ取付ける場合は、ガスケットを挿入してご利用ください。
注2:Oリングやガスケットを挿入して組立てる時は、Oリングやガスケットが、折れ曲がったりしないようにご注意ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,316円 ( 1,448円 ) | 在庫品1日目当日出荷可能 |
1,314円 ( 1,445円 ) | 在庫品1日目当日出荷可能 |
1,317円 ( 1,449円 ) | 4日目 |
1,531円 ( 1,684円 ) | 在庫品1日目当日出荷可能 |
1,505円 ( 1,656円 ) | 4日目 |
1,549円 ( 1,704円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 9日目 |
1,415円 ( 1,557円 ) | 在庫品1日目当日出荷可能 |
1,549円 ( 1,704円 ) | 在庫品1日目当日出荷可能 |
1,599円 ( 1,759円 ) | 在庫品1日目当日出荷可能 |
1,368円 ( 1,505円 ) | 在庫品1日目当日出荷可能 |
1,322円 ( 1,454円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
2,188円 ( 2,407円 ) | 9日目 |
2,974円 ( 3,271円 ) | 在庫品1日目当日出荷可能 |
2,188円 ( 2,407円 ) | 9日目 |
2,512円 ( 2,763円 ) | 9日目 |
詳細情報
基本情報
モジュラータイプ製品において、配管を1方向もしくは4方向に分岐する際のアダプタ。
【特長】
・他のモジュラータイプのフィルタ・レギュレータ・圧力スイッチ等と組み合わせて使用することで、配管の省スペース化に貢献。
・メンテナンスの時には配管を取りはずさずに、単体機器だけをはずす事が可能。
【用途】
・配管や設置の省スペース化、メンテナンス性の向上に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
ＣＫＤ
【在庫品】フィルタ・レギュレータ （モジュラータイプ 標準） W※000シリーズ
ディストリビュータと組み合わせて使用することで、通常の配管をご用意する必要がなく、省スペース化することができます。
よくあるご質問（FAQ）
L型配管アダプタA101・A401・A801-Wシリーズです。
