アタッチメント C形ブラケット
- 通常単価(税別)
- 259円～704円
- 税込単価
- 285円～774円
モジュラータイプ製品単体を固定するためのC型ブラケット。【特長】・単体商品をは...
詳細情報を確認する- レギュレータユニット組合せ
- その他関連部品
- その他関部品詳細
- C形ブラケット
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
固定できるブラケット

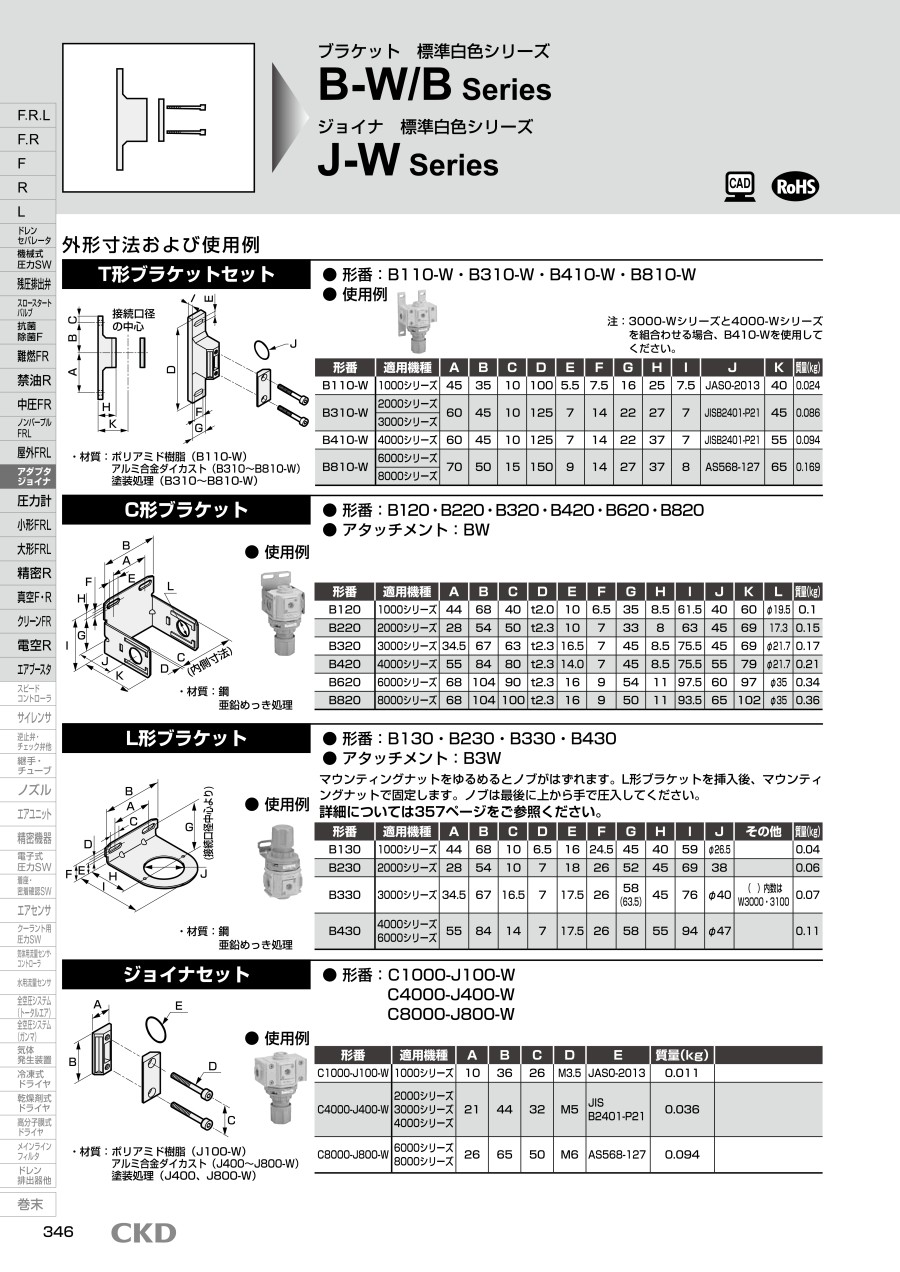

C型ブラケットの寸法図
C型ブラケットの使用例
| 形番 | 適用機種 | A | B | C | D | E | F | G | H | I | J | K | L | 質量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B120 | 1000シリーズ | 44 | 68 | 40 | t2.0 | 10 | 6.5 | 35 | 8.5 | 61.5 | 40 | 60 | φ19.5 | 0.1 |
| B220 | 2000シリーズ | 28 | 54 | 50 | t2.3 | 10 | 7 | 33 | 8 | 63 | 45 | 69 | 17.3 | 0.15 |
| B320 | 3000シリーズ | 34.5 | 67 | 63 | t2.3 | 16.5 | 7 | 45 | 8.5 | 75.5 | 45 | 69 | φ21.7 | 0.17 |
| B420 | 4000シリーズ | 55 | 84 | 80 | t2.3 | 14.0 | 7 | 45 | 8.5 | 75.5 | 55 | 79 | φ21.7 | 0.21 |
| B620 | 6000シリーズ | 68 | 104 | 90 | t2.3 | 16 | 9 | 54 | 11 | 97.5 | 60 | 97 | φ35 | 0.34 |
| B820 | 8000シリーズ | 68 | 104 | 100 | t2.3 | 16 | 9 | 50 | 11 | 93.5 | 65 | 102 | φ35 | 0.36 |
詳細情報
基本情報
モジュラータイプ製品単体を固定するためのC型ブラケット。
【特長】
・単体商品をはめ込むだけで固定できるブラケット。
【用途】
・レギュレータやフィルタレギュレータ、フィルタ単体の固定に。
■CKD商品選定ページはこちら
カタログ
商品担当おすすめ
アタッチメント C形ブラケットのレビュー
レギュレーターをベースへ固定
3
3.02020/12/02
レギュレーターをベースに固定する際に使用しました。購入したレギュレータ−がブラケット無しだった為、ブラケット単品で売って...もっと読む
0人が参考にしています。
レギュレータに使用
3
3.02019/07/09
純正品なので購入しました。レギュレータを設置するために使用しました。取り付けもスムーズに行えました。特に問題はなく使用で...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qどのようにレギュレタやフィルタと組付ければよいのですか？
A
単体商品をはめ込み、配管を行うだけで固定されます。
