ＴＡＩＹＯ(太陽鉄工)

磁気近接形有接点/無接点 AX形スイッチ

Name: 磁気近接形 有接点/無接点 AX形スイッチ
Brand: ＴＡＩＹＯ(太陽鉄工)
SKU: 221000071362
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 4,144円～8,502円

税込単価: 4,558円～9,352円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＡＩＹＯ(太陽鉄工)

磁気近接形（耐切削油剤仕様）無接点 AX形（W）スイッチ

通常価格(税別)： 8,271円 (税込価格：9,098円)

通常出荷日：9 日目

磁気近接形/有接点タイプのスイッチです。適合シリンダシリーズ:10S-6R、1...

詳細情報を確認する

種類
本体

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AX101CE・ AX111CE・ AX125CE

外形図

AX11ACE・AX11BCE

製品仕様

形式	コード付（1.5m）	AX101CE	AX111CE	-	-	-
	コード付（5m）	-	-	-	-	AX125CE
	コネクタ付（AC用）	-	-	AX11ACE	-	-
	コネクタ付（DC用）	-	-	-	AX11BCE	-
負荷電圧範囲		AC：5～120V DC：5～30V		AC：5～120V	DC：5～30V	AC：120V以下 DC：30V以下
負荷電流範囲		AC：5～20mA DC：5～40mA		5～20mA	5～40mA	AC：20mA以下 DC：40mA以下
最大開閉容量		AC：2VA DC：1.5W
内部降下電圧		2V（10mA時） 3V以下				0V
漏れ電流		0μA	10μA以下			0μA
動作時間		1ms以下
復帰時間		1ms以下
絶縁抵抗		DC500Vメガにて100MΩ以下（ケース～コード間）
耐電圧		AC1500V 1分間（ケース～コード間）
耐衝撃		294m/s²（非繰返し）
耐振動		複振幅1.5mm、10～55Hz（1掃引、1分間）X, Y, Z各方向2時間
周囲温度		-10～+70℃（但し、凍結なきこと）				-10～+100℃ （但し、凍結なきこと）
結線方式		0.3mm² 2芯外径φ4mm 耐油キャブタイヤコード
保護構造		IP67（IEC規格）、JIS C0920（耐塵・耐浸形）
接点保護回路		なし	あり			なし
表示灯		発光ダイオード（ON時赤色点灯）				なし
適合負荷		小形リレー・プログラマブルコントローラ				IC回路・小形リレー・プログラマブルコントローラ

コネクタピン配置

AX11ACE（AC用）

AX11BCE（DC用）

型番リスト

表示件数

型番

出力形式	センサ種類	配線方式	形式	表示灯	負荷電圧範囲①	負荷電圧範囲②	負荷電流範囲①	負荷電流範囲②	接点保護回路	最小発注数量

なし	有接点	2線式	コネクタ付(AC用)	発光ダイオード（ON時赤色点灯）	AC5～120V	-	AC5～20mA	-	あり	1個
なし	有接点	2線式	コネクタ付(DC用)	発光ダイオード（ON時赤色点灯）	-	DC5～30V	-	DC5～40mA	あり	1個
なし	有接点	2線式	コード付(5m)	発光ダイオード（ON時赤色点灯）	AC5～120V	DC5～30V	AC5～20mA	DC5～40mA	あり	1個
なし	有接点	2線式	コード付(5m)	なし	AC120V以下	DC30V以下	AC20mA以下	DC40mA以下	なし	1個
なし	無接点	2線式	コード付(5m)	動作位置：赤/緑色発光ダイオード点・最適位置：緑色発光ダイオード点灯	DC5～30V	-	DC5～40mA	-	あり	1個

通常単価(税別) (税込単価)	通常出荷日

6,109円 ( 6,720円 )	9日目
6,387円 ( 7,026円 )	9日目
4,681円 ( 5,149円 )	4日目
4,144円 ( 4,558円 )	在庫品1日目当日出荷可能
8,502円 ( 9,352円 )	9日目

詳細情報

基本情報

基本情報

磁気近接形/有接点タイプのスイッチです。適合シリンダシリーズ:10S-6R、10Z-3、10Z-2R、10A-6、10A-6L、10B-6、10A-2R他

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

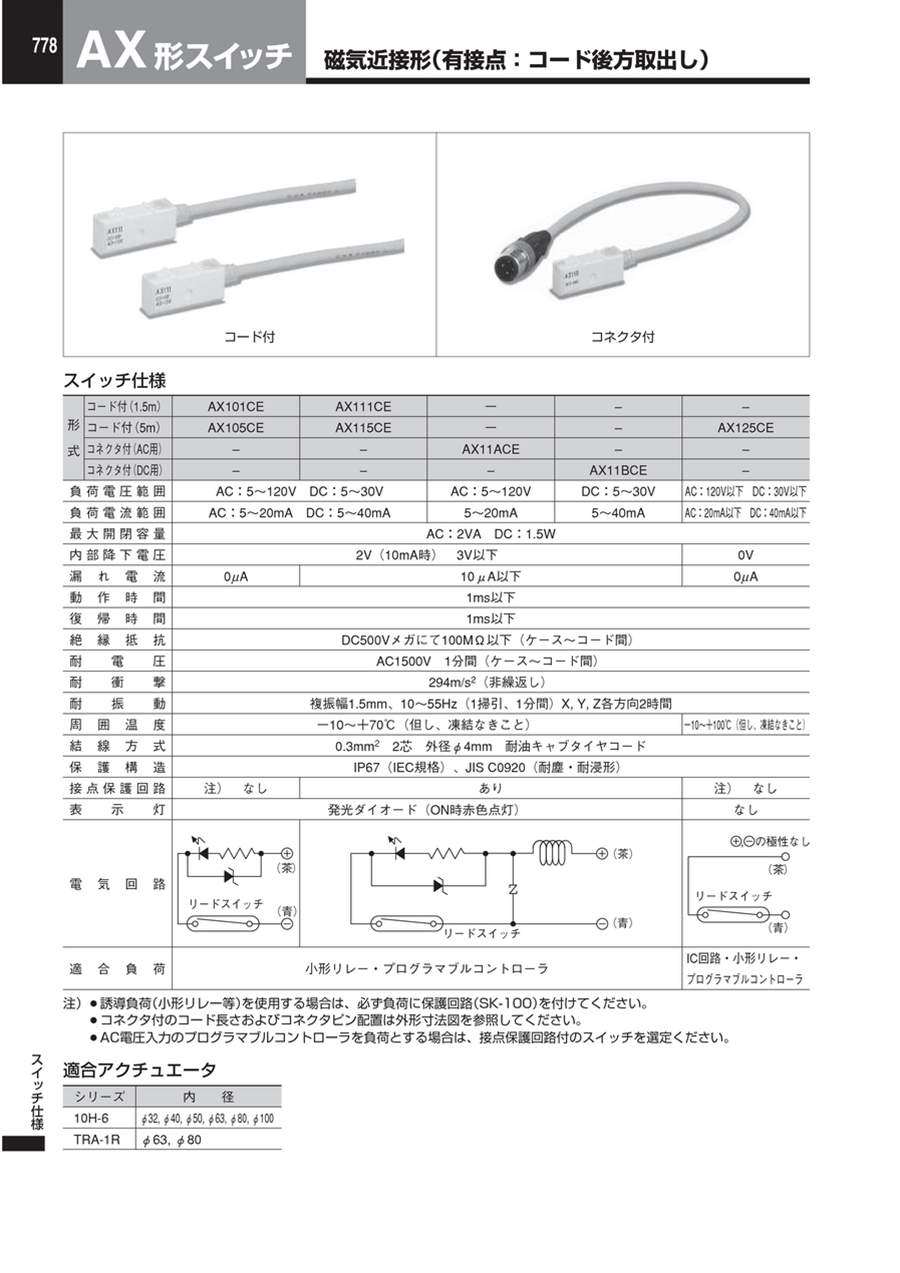

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
