水用投込型パイプヒーター
- 通常単価(税別)
- 26,280円～72,395円
- 税込単価
- 28,908円～79,635円
通常出荷日：在庫品1日目～11日目一部当日出荷可能
槽の上部から直接液体に投入し、通電するだけで加熱ができる液体加熱用シースヒータ。【特長】・シース材は銅...
詳細を確認- 商品画像は代表画像となっております。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

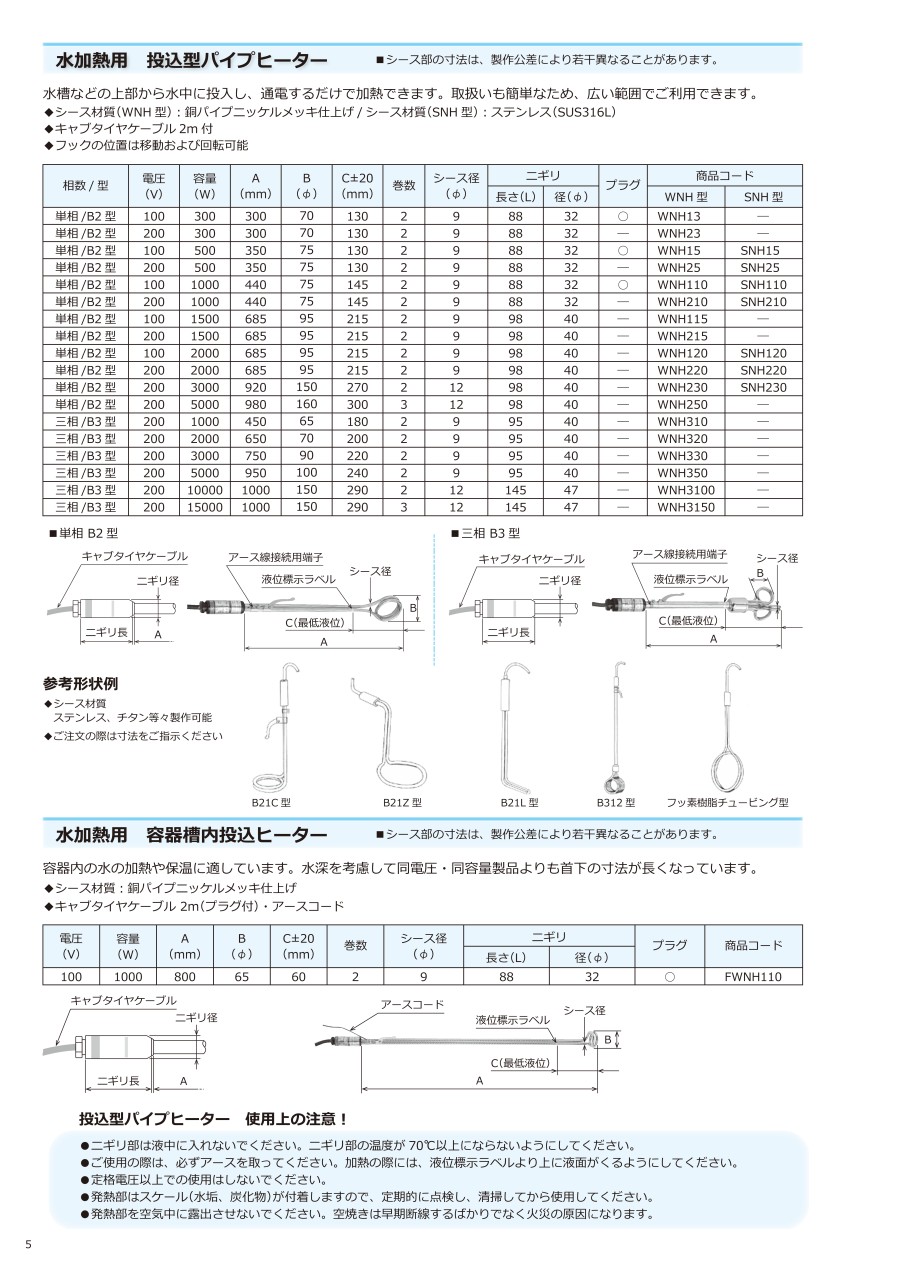

外形図
水用単相B2型
水用三相B3型
製品仕様
水用単相B2型（シース材質：銅+ニッケルメッキ製）
水用三相B3型（シース材質：銅+ニッケルメッキ製）
規格表
水用単相B2型
| 銅ニッケル 製コード | 電圧 | 容量 | A（mm） | B | C（mm） | 巻数 | シース径 | プラグ 有無 | ニギリ長 | ニギリ径 |
|---|---|---|---|---|---|---|---|---|---|---|
| WNH13 | 100V | 300w | 300 | φ70 | 130 | 2 | φ9 | 有 | 88L | φ32 |
| WNH23 | 200V | 300w | 300 | φ70 | 130 | 2 | φ9 | 無 | 88L | φ32 |
| WNH15 | 100V | 500w | 350 | φ75 | 130 | 2 | φ9 | 有 | 88L | φ32 |
| WNH25 | 200V | 500w | 350 | φ75 | 130 | 2 | φ9 | 無 | 88L | φ32 |
| WNH110 | 100V | 1kw | 440 | φ75 | 145 | 2 | φ9 | 有 | 88L | φ32 |
| WNH210 | 200V | 1kw | 440 | φ75 | 145 | 2 | φ9 | 無 | 88L | φ32 |
| WNH115 | 100V | 1.5kw | 685 | φ95 | 215 | 2 | φ9 | 無 | 98L | φ40 |
| WNH215 | 200V | 1.5kw | 685 | φ95 | 215 | 2 | φ9 | 無 | 98L | φ40 |
| WNH120 | 100V | 2kw | 685 | φ95 | 215 | 2 | φ9 | 無 | 98L | φ40 |
| WNH220 | 200V | 2kw | 685 | φ95 | 215 | 2 | φ9 | 無 | 98L | φ40 |
| WNH230 | 200V | 3kw | 920 | φ150 | 270 | 2 | φ12 | 無 | 98L | φ40 |
| WNH250 | 200V | 5kw | 980 | φ160 | 300 | 3 | φ12 | 無 | 98L | φ40 |
| SNH120 | 100V | 2kw | 685 | φ95 | 215 | 2 | φ9 | 無 | 98L | φ40 |
水用三相B3型
| 商品コード | 電圧 | 容量 | A（mm） | B | C（mm） | 巻数 | シース径 | ニギリ長 | ニギリ径 |
|---|---|---|---|---|---|---|---|---|---|
| WNH310 | 200V | 1kw | 450 | φ65 | 180 | 2 | φ9 | 95L | φ40 |
| WNH320 | 200V | 2kw | 650 | φ70 | 200 | 2 | φ9 | 95L | φ40 |
| WNH330 | 200V | 3kw | 750 | φ90 | 220 | 2 | φ9 | 95L | φ40 |
| WNH350 | 200V | 5kw | 950 | φ100 | 240 | 2 | φ9 | 95L | φ40 |
注意・禁止事項
- ニギリ部は液中に入れないでください。ニギリ部の温度が70℃以上にならないようにしてください。
- ご使用の際は、必ずアースを取ってください。加熱の際には液面表示部まで入れてから加熱してください。
- 発熱部はスケール（水垢、炭化物）が付着しますので、定期的に点検し、清掃してから使用してください。
- 定格電圧以上での使用はしないでください。
- 発熱部を空気中に露出させないでください。空焼きは早期断線するばかりでなく、火災の原因になります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
44,821円 ( 49,303円 ) | 4日目 |
28,944円 ( 31,838円 ) | 在庫品1日目当日出荷可能 |
27,594円 ( 30,353円 ) | 4日目 |
27,564円 ( 30,320円 ) | 4日目 |
26,280円 ( 28,908円 ) | 4日目 |
26,459円 ( 29,105円 ) | 4日目 |
35,356円 ( 38,892円 ) | 4日目 |
36,926円 ( 40,619円 ) | 4日目 |
30,278円 ( 33,306円 ) | 在庫品1日目当日出荷可能 |
35,356円 ( 38,892円 ) | 4日目 |
38,794円 ( 42,673円 ) | 4日目 |
41,180円 ( 45,298円 ) | 4日目 |
42,012円 ( 46,213円 ) | 4日目 |
51,987円 ( 57,186円 ) | 11日目 |
55,431円 ( 60,974円 ) | 4日目 |
72,395円 ( 79,635円 ) | 4日目 |
詳細情報
基本情報
槽の上部から直接液体に投入し、通電するだけで加熱ができる液体加熱用シースヒータ。
【特長】
・シース材は銅パイプニッケルメッキ仕上げで、フックの位置は移動および回転が可能。
・水に直接投入できるので、効率よく加熱することができる。
・WNH型のシース材は銅パイプ、ニッケルメッキ仕上げです。
・フックの位置は移動および回転が可能で、容器に合わせ固定することができる。
【用途】
・水を加熱し温めたり、水を加熱しながらダミー抵抗として用いることに利用可能。
ご注意
- 商品画像は代表画像となっております。
カタログ
商品担当おすすめ
水用投込型パイプヒーターのレビュー
加温装置として
3
3.02019/10/02
自社で使用している生産設備で金型に吹付ける離型剤溶液を加温することになり、試作した加温装置としてこの部品を使用しました。...もっと読む
1人が参考にしています。
部品洗浄槽の温調用
5
5.02022/10/11
今まで使用していた水中投げ込みヒーターが故障した為、買い替えました。電圧、容量、サイズが全て許容範囲ないで、問題なく使用...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q海外で電圧がV200～V220地域での使用は可能でしょうか。
A
定格電圧(V)が200の商品であればV200までは対応可能でございます。（100V仕様は100Vまでです。）
なお、プラグは日本用ですので、お客様にて海外用に変換するプラグをご用意ください。
なお、プラグは日本用ですので、お客様にて海外用に変換するプラグをご用意ください。
Q加熱中に側から離れても平気ですか？
A
水分が蒸発し、水位が下がりヒーターの発熱部が空気中に露出してしまう恐れがあります。その結果、異常発熱し、火災の原因にもなり得ます。ヒーターのご使用中は、側から離れないようお願いいたします。
Q取っ手（ニギリ）の部分に水がかかっても平気ですか？
A
取っ手（ニギリ）部分は完全防水になっていません。ご使用時には水がかからないようにしてください。取っ手（ニギリ）の部分が濡れたままで使用すると絶縁不良の原因となり、触れると感電することがあります。
