坂口電熱

ワトローシリコーンラバーヒーター

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 10,484円～78,829円

税込単価: 11,532円～86,712円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

薄くて柔らかいシリコーンラバーヒーター。【特長】・優れた機械的強度と柔軟性が特...

最高使用温度 (℃)
260
定格電圧 (V)
120
分類
ヒータ本体

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ガラス繊維で補強されて、絶縁性能がある。

豊富な種類で希望の被加熱物（ワーク）を均一に加熱できる。

規格	UL®File No.E52951
最大幅×最大長	914mm×3048mm
厚さ	1.40mm （リード線接続部を除く）
重さ	0.24g/cm²
最高使用温度	UL認定最高温度220℃
最低環境温度	-62℃
最大電力	最大ワット密度表参照
リード線	ふっ素樹脂被覆　（200℃）
リード線長	305mm （+38mm/-13mm）

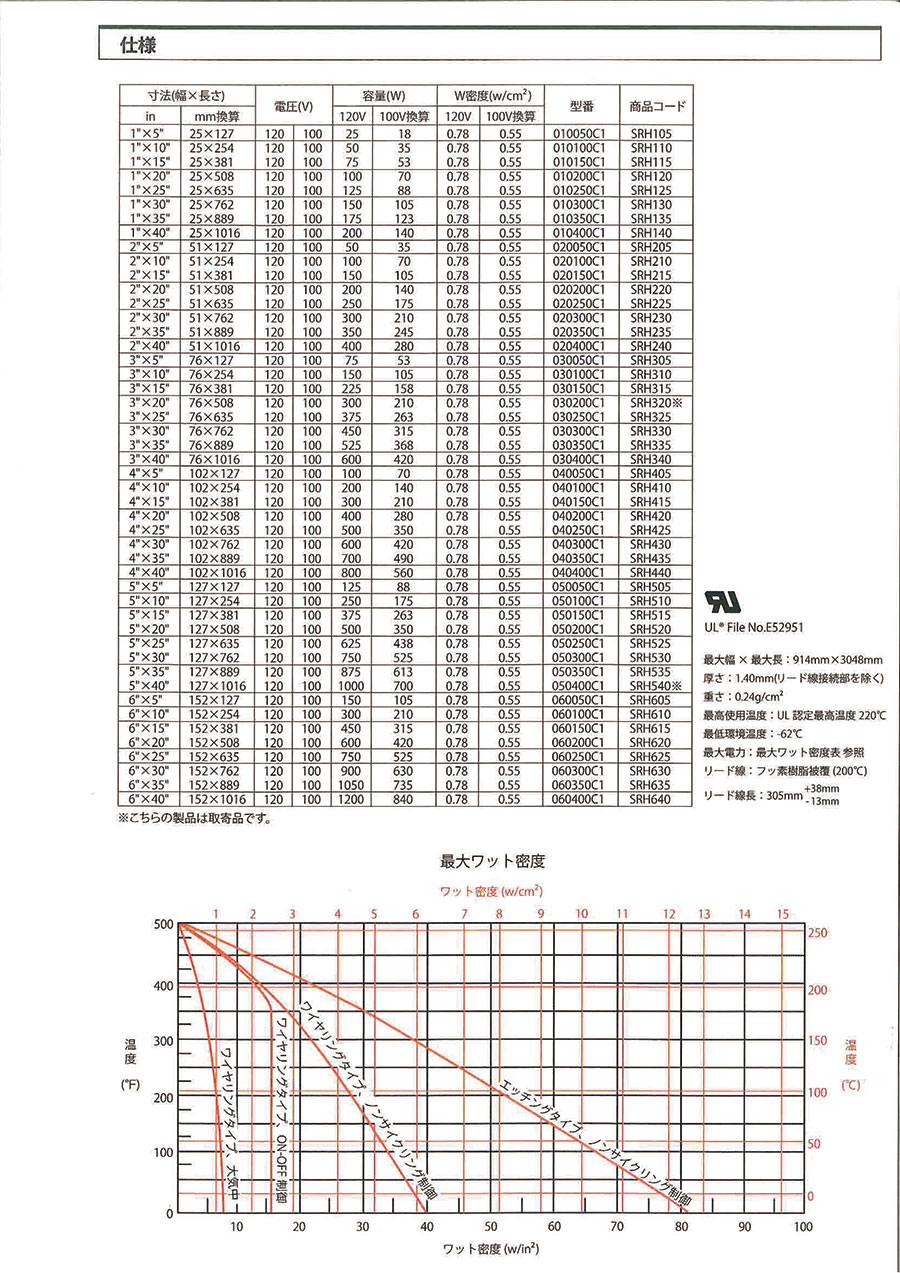

規格表

寸法（幅×長さ）		電圧（V）		容量（W）		W密度（W/cm²）		商品型番
in	mm換算	電圧（V）		120V	100V換算	120V	100V換算	商品型番
1"×5"	25×127	120	100	25	18	0.78	0.55	SRH105
1"×10" 1"×15"	25×254 25×381	120 120	100 100	50 75	35 53	0.78 0.78	0.55 0.55	SRH110 SRH115
1"×20" 1"×25"	25×508 25×635	120 120	100 100	100 125	70 88	0.78 0.78	0.55 0.55	SRH120 SRH125
1"×30" 1"×35"	25×762 25×889	120 120	100 100	150 175	105 123	0.78 0.78	0.55 0.55	SRH130 SRH135
1"×40"	25×1016	120	100	200	140	0.78	0.55	SRH140
2"×5"	51×127	120	100	50	35	0.78	0.55	SRH205
2"×10" 2"×15"	51×254 51×381	120 120	100 100	100 150	70 105	0.78 0.78	0.55 0.55	SRH210 SRH215
2"×20" 2"×25"	51×508 51×635	120 120	100 100	200 250	140 175	0.78 0.78	0.55 0.55	SRH220 SRH225
2"×30" 2"×35"	51×762 51×889	120 120	100 100	300 350	210 245	0.78 0.78	0.55 0.55	SRH230 SRH235
2"×40"	51×1016	120	100	400	280	0.78	0.55	SRH240
3"×5"	76×127	120	100	75	53	0.78	0.55	SRH305
3"×10"	76×254	120	100	150	105	0.78	0.55	SRH310
3"×15"	76×381	120	100	225	158	0.78	0.55	SRH315
3"×20" 3"×25"	76×508 76×635	120 120	100 100	300 375	210 263	0.78 0.78	0.55 0.55	SRH320 SRH325
3"×30" 3"×35"	76×762 76×889	120 120	100 100	450 525	315 368	0.78 0.78	0.55 0.55	SRH330 SRH335
3"×40"	76×1016	120	100	600	420	0.78	0.55	SRH340
4"×5"	102×127	120	100	100	70	0.78	0.55	SRH405
4"×10" 4"×15"	102×254 102×381	120 120	100 100	200 300	140 210	0.78 0.78	0.55 0.55	SRH410 SRH415
4"×20" 4"×25"	102×508 102×635	120 120	100 100	400 500	280 350	0.78 0.78	0.55 0.55	SRH420 SRH425
4"×30" 4"×35"	102×762 102×889	120 120	100 100	600 700	420 490	0.78 0.78	0.55 0.55	SRH430 SRH435
4"×40"	102×1016	120	100	800	560	0.78	0.55	SRH440
5"×5"	127×127	120	100	125	88	0.78	0.55	SRH505
5"×10"	127×254	120	100	250	175	0.78	0.55	SRH510
5"×15" 5"×20"	127×381 127×508	120 120	100 100	375 500	263 350	0.78 0.78	0.55 0.55	SRH515 SRH520
5"×25" 5"×30"	127×635 127×762	120 120	100 100	625 750	438 525	0.78 0.78	0.55 0.55	SRH525 SRH530
5"×35" 5"×40"	127×889 127×1016	120 120	100 100	875 1000	613 700	0.78 0.78	0.55 0.55	SRH535 SRH540
6"×5"	152×127	120	100	150	105	0.78	0.55	SRH605
6"×10"	152×254	120	100	300	210	0.78	0.55	SRH610
6"×15" 6"×20"	152×381 152×508	120 120	100 100	450 600	315 420	0.78 0.78	0.55 0.55	SRH615 SRH620
6"×25"	152×635	120	100	750	525	0.78	0.55	SRH625
6"×30" 6"×35"	152×762 152×889	120 120	100 100	900 1050	630 735	0.78 0.78	0.55 0.55	SRH630 SRH635
6"×40"	152×1016	120	100	1200	840	0.78	0.55	SRH640

120V=0.78W/cm²
100V=0.55W/cm²

使用例

用途

プラスチックのラミネート機
写真処理装置
レーザープリンター等コンピューター周辺機器

商品特長詳細

均一加熱

薄く熱伝達が良いため、ご希望の被加熱物（ワーク）を均一に加熱します（UL認定最高温度220℃）

ワイヤリングタイプ構造

ガラス繊維を螺旋状に巻き付けた抵抗線を発熱体に使用しているため、優れた機械的強度と柔軟性を有します。

高信頼性

耐湿・耐薬品性に優れたシリコーンラバー素材を使用しております。
また、シリコーンラバーはガラス繊維で補強されており、優れた絶縁性能を有しております。

性能・試験情報

最大ワット密度

型番リスト

表示件数

型番

長さ L（範囲）

(mm)

定格容量

(W)

定格容量

(W)

長さ L

(mm)

最小発注数量

～100	～69	25	25	1個
～100	～69	50	25	1個
～100	70～124	75	25	1個
～100	70～124	100	25	1個
～100	125～260	125	25	1個
～100	125～260	150	25	1個
～100	125～260	175	25	1個
～100	125～260	200	25	1個
～100	～69	50	51	1個
～100	70～124	100	51	1個
～100	125～260	150	51	1個
～100	125～260	200	51	1個
～100	125～260	250	51	1個
～100	300～525	300	51	1個
～100	300～525	350	51	1個
～100	300～525	400	51	1個
～100	70～124	75	76	1個
～100	125～260	150	76	1個
～100	125～260	225	76	1個
～100	300～525	375	76	1個
～100	300～525	450	76	1個
～100	300～525	525	76	1個
～100	550～	600	76	1個
101～200	70～124	100	102	1個
101～200	125～260	200	102	1個
101～200	300～525	300	102	1個
101～200	300～525	400	102	1個
101～200	300～525	500	102	1個
101～200	550～	600	102	1個
101～200	550～	700	102	1個
101～200	550～	800	102	1個
101～200	125～260	125	127	1個
101～200	125～260	250	127	1個
101～200	300～525	375	127	1個
101～200	300～525	500	127	1個
101～200	550～	625	127	1個
101～200	550～	750	127	1個
101～200	550～	875	127	1個
101～200	125～260	150	127	1個
101～200	300～525	300	152	1個
101～200	300～525	450	152	1個
101～200	550～	600	152	1個
101～200	550～	750	152	1個
101～200	550～	900	152	1個
101～200	550～	1050	152	1個
101～200	550～	1200	152	1個

通常単価(税別) (税込単価)	通常出荷日

12,982円 ( 14,280円 )	在庫品1日目当日出荷可能
10,510円 ( 11,561円 )	4日目
10,764円 ( 11,840円 )	4日目
12,199円 ( 13,419円 )	4日目
13,460円 ( 14,806円 )	4日目
15,581円 ( 17,139円 )	4日目
16,328円 ( 17,961円 )	4日目
17,801円 ( 19,581円 )	4日目
10,484円 ( 11,532円 )	4日目
12,809円 ( 14,090円 )	4日目
15,713円 ( 17,284円 )	9日目
17,678円 ( 19,446円 )	4日目
20,296円 ( 22,326円 )	4日目
23,040円 ( 25,344円 )	4日目
26,149円 ( 28,764円 )	4日目
30,065円 ( 33,072円 )	4日目
11,026円 ( 12,129円 )	4日目
14,580円 ( 16,038円 )	4日目
18,929円 ( 20,822円 )	4日目
27,513円 ( 30,264円 )	4日目
31,752円 ( 34,927円 )	4日目
36,465円 ( 40,112円 )	4日目
40,698円 ( 44,768円 )	4日目
13,084円 ( 14,392円 )	4日目
17,678円 ( 19,446円 )	4日目
23,040円 ( 25,344円 )	4日目
28,633円 ( 31,496円 )	4日目
34,978円 ( 38,476円 )	4日目
40,698円 ( 44,768円 )	4日目
41,553円 ( 45,708円 )	4日目
47,038円 ( 51,742円 )	4日目
14,132円 ( 15,545円 )	4日目
20,296円 ( 22,326円 )	4日目
27,513円 ( 30,264円 )	4日目
34,978円 ( 38,476円 )	4日目
42,070円 ( 46,277円 )	4日目
44,786円 ( 49,265円 )	4日目
50,623円 ( 55,685円 )	4日目
14,580円 ( 16,038円 )	4日目
23,040円 ( 25,344円 )	4日目
33,355円 ( 36,691円 )	4日目
29,756円 ( 32,732円 )	4日目
47,018円 ( 51,720円 )	4日目
54,553円 ( 60,008円 )	4日目
66,948円 ( 73,643円 )	4日目
78,829円 ( 86,712円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

薄くて柔らかいシリコーンラバーヒーター。
【特長】
・優れた機械的強度と柔軟性が特長でごく小さな曲げ部分にも十分に対応する。
・小さな曲げ部分にも十分に対応可能。
・ガラス繊維を螺旋状に巻き付けた抵抗線を発熱体に使用して、優れた機械的強度と、柔軟性を有する。
・耐湿、耐薬品性に優れたシリコーンラバー素材を使用。
・シリコーンラバーはガラス繊維で補強されて、優れた絶縁性能を有している。
【用途】
・医療機器や分析器で、金属のプレート面の加熱に利用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

坂口電熱
シリコーンベルトヒーター（SBH、SCH）
「シリコンベルトヒーター」耐湿・耐薬品性に優れたシリコーンラバ一素材を使用しております。
ミスミ
温度調節コントローラー　自在タイプ
ヒーターの温度調節をコンパクトに実現。PID制御とON/OFF制御が選択でき、温度センサと併用して、適切な温度管理が可能です。
坂口電熱
サミコン230ヒーター
「サミコン230ヒーター」発熱体の両面を耐熱性絶縁層（シリコーンラバー）で接着した、薄くて軽いフレキシブルなラバーヒーターです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワトローシリコーンラバーヒーターのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q被加熱物にはどうやって貼り付けたらいいですか？

シリコーン接着剤が最適です。熱板接着が完全でないと、ふくれ、はがれ、など断線の原因となります。ご注意ください。

Q融雪用として使用できますか？

本製品は防滴仕様ではございません。水のかかる場所や霜のつきやすい場所でのご使用はおやめください。
