坂口電熱

ファイヤーロッド・カートリッジヒーター

Name: ファイヤーロッド・カートリッジヒーター
Brand: 坂口電熱
SKU: 221000071193
Rating: 4 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（5件）

この商品のFAQをみる（2件）

通常単価(税別): 8,034円～55,875円

税込単価: 8,837円～61,463円

高ワット密度で熱効率に優れたカートリッジヒータ。【特長】・最大使用温度760℃...

詳細情報を確認する

最高使用温度 (℃)
760
分類
ヒータ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が394型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外径　許容差	1" （25.4mm）ユニット：±0 .003" （±0. 08mm）その他のユニット：±0. 002" （±0.05mm）
長さ　許容差	4.5" （114mm）までの全ヒーター：±3/32" （±2.4mm） 4.5"の長さを超える全てのヒーター：±2% 4.5" の長さを超える1/8" 径のヒーター：±3%
電力容量	1/8" ユニット：+ 10%-15% その他のユニット： +5%-10%
冷間抵抗値	1/8" ユニット：+15%-10% その他のユニット：+10%-5%

構造模式図

各シリーズ絶縁チューブ仕様：
C シリーズ：シリコーンガラスチューブ（白）/一部（型番欄に★印の記載のあるもの）は絶縁チューブなし
E シリーズ・ G シリーズ・J シリーズ：シリコーンガラスチューブ（ベンガラ）
L シリーズ・N シリーズ：ガラスチューブ（赤）

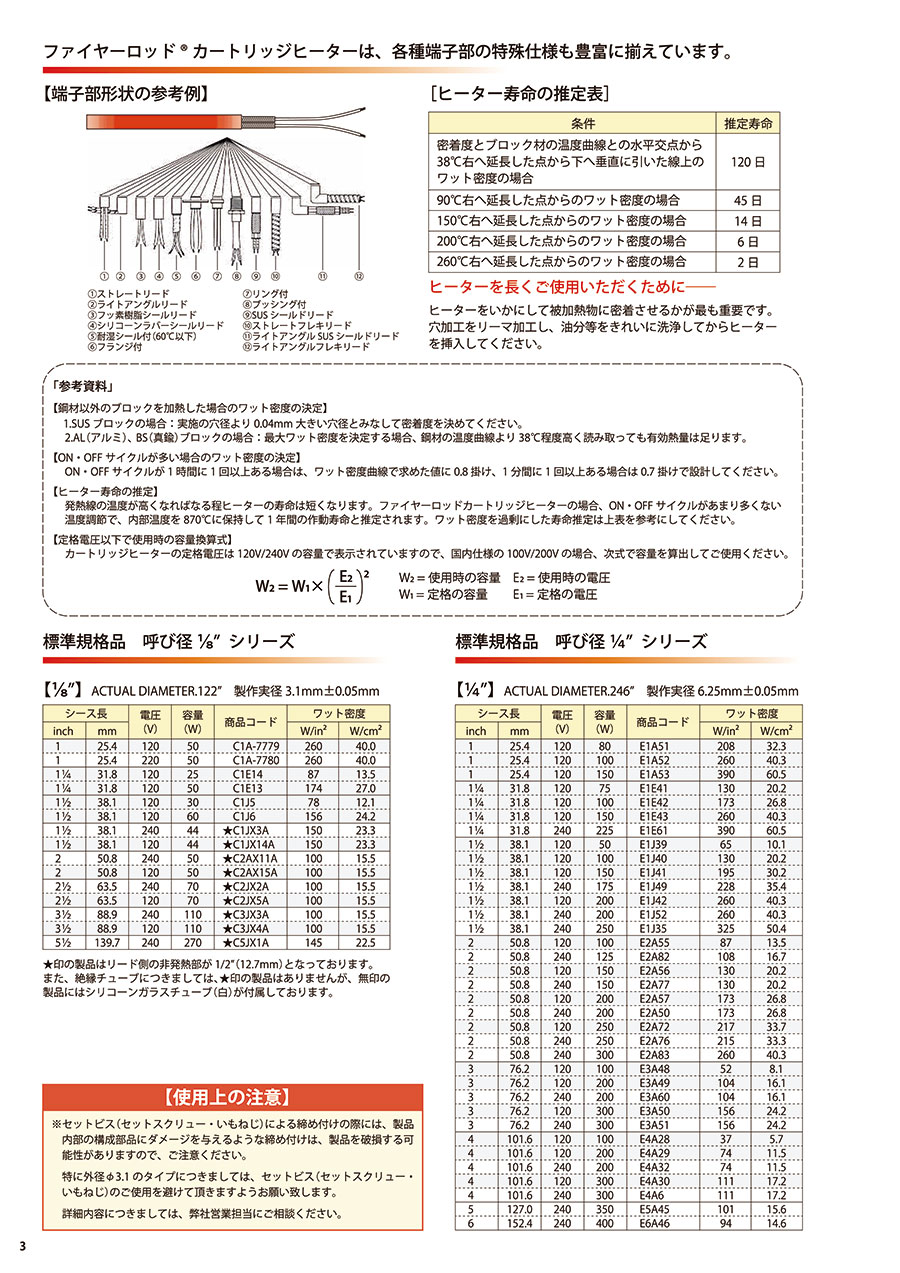

規格表

標準規格品　呼び径1/8シリーズ

シース長		電圧（V）	容量（W）	型番	ワット密度
inch	mm	電圧（V）	容量（W）	型番	W/in²	W/cm²
1	25.4	120	50	C1A-7779	260	40.0
1	25.4	220	50	C1A-7780	260	40.0
1 1/4	31.8	120	25	C1E14	87	13.5
1 1/4	31.8	120	50	C1E13	174	27.0
1 1/2	38.1	120	30	C1J5	78	12.1
1 1/2	38.1	120	60	C1J6	156	24.2
1 1/2	38.1	240	44	★C1JX3A	150	23.3
1 1/2	38.1	120	44	★C1JX14A	150	23.3
2	50.8	240	50	★C2AX11A	100	15.5
2	50.8	120	50	★C2AX15A	100	15.5
2 1/2	63.5	240	70	★C2JX2A	100	15.5
2 1/2	63.5	120	70	★C2JX5A	100	15.5
3 1/2	88.9	240	110	★C3JX3A	100	15.5
3 1/2	88.9	120	110	★C3JX4A	100	15.5
5 1/2	139.7	240	270	★C5JX1A	145	22.5

★印の製品はリード側の非発熱部が1/ 2"（12.7mm）となっております。
また、絶縁チューブにつきましては、★印の製品はありませんが、無印の製品にはシリコーンガラスチューブ（白）が付属しております。

標準規格品　呼び径1/4シリーズ

シース長		電圧（V）	容量（W）	型番	ワット密度
inch	mm	電圧（V）	容量（W）	型番	W/in²	W/cm²
1	25.4	120	80	E1A51	208	32.3
1	25.4	120	100	E1A52	260	40.3
1	25.4	120	150	E1A53	390	60.5
1 1/4	31.8	120	75	E1E41	130	20.2
1 1/4	31.8	120	100	E1E42	173	26.8
1 1/4	31.8	120	150	E1E43	260	40.3
1 1/4	31.8	240	225	E1E61	390	60.5
1 1/2	38.1	120	50	E1J39	65	10.1
1 1/2	38.1	120	100	E1J40	130	20.2
1 1/2	38.1	120	150	E1J41	195	30.2
1 1/2	38.1	240	175	E1J49	228	35.4
1 1/2	38.1	120	200	E1J42	260	40.3
1 1/2	38.1	240	200	E1J52	260	40.3
1 1/2	38.1	240	250	E1J35	325	50.4
2	50.8	120	100	E2A55	87	13.5
2	50.8	240	125	E2A82	108	16.7
2	50.8	120	150	E2A56	130	20.2
2	50.8	240	150	E2A77	130	20.2
2	50.8	120	200	E2A57	173	26.8
2	50.8	240	200	E2A50	173	26.8
2	50.8	120	250	E2A72	217	33.7
2	50.8	240	250	E2A76	215	33.3
2	50.8	240	300	E2A83	260	40.3
3	76.2	120	100	E3A48	52	8.1
3	76.2	120	200	E3A49	104	16.1
3	76.2	240	200	E3A60	104	16.1
3	76.2	120	300	E3A50	156	24.2
3	76.2	240	300	E3A51	156	24.2
4	101.6	120	100	E4A28	37	5.7
4	101.6	120	200	E4A29	74	11.5
4	101.6	240	200	E4A32	74	11.5
4	101.6	120	300	E4A30	111	17.2
4	101.6	240	300	E4A6	111	17.2
5	127.0	240	350	E5A45	101	15.6
6	152.4	240	400	E6A46	94	14.6

標準規格品　呼び径3/8シリーズ

シース長		電圧（V）	容量（W）	型番	ワット密度
inch	mm	電圧（V）	容量（W）	型番	W/in²	W/cm²
1	25.4	120	55	G1A71	95	14.7
1	25.4	120	100	G1A29	172	26.7
1	25.4	120	150	G1A38	259	40.2
1	25.4	240	200	G1A83	344	53.3
1 1/4	31.8	120	100	G1E91	115	17.8
1 1/4	31.8	120	125	G1E74	144	22.3
1 1/4	31.8	120	150	G1E92	172	26.7
1 1/4	31.8	240	150	G1E93	172	26.7
1 1/4	31.8	120	200	G1E94	230	35.7
1 1/4	31.8	240	200	G1E95	230	35.7
1 1/2	38.1	120	50	G1J25	43	6.7
1 1/2	38.1	120	75	G1J70	65	10.1
1 1/2	38.1	120	100	G1J59	86	13.3
1 1/2	38.1	240	100	G1J110	86	13.3
1 1/2	38.1	120	150	G1J31	129	20.0
1 1/2	38.1	240	150	G1J39	129	20.0
1 1/2	38.1	120	200	G1J85	173	26.8
1 1/2	38.1	240	200	G1J73	173	26.8
1 1/2	38.1	120	250	G1J86	216	33.5
1 1/2	38.1	240	250	G1J54	216	33.5
1 3/4	44.5	120	125	G1N45	86	13.3
1 3/4	44.5	120	175	G1N46	122	18.9
1 3/4	44.5	120	250	G1N43	172	26.7
1 3/4	44.5	240	250	G1N32	172	26.7
2	50.8	120	50	G2A53	29	4.5
2	50.8	120	100	G2A84	57	8.8
2	50.8	240	100	G2A76	57	8.8
2	50.8	120	150	G2A56	86	13.3
2	50.8	240	150	G2A81	86	13.3
2	50.8	120	200	G2A127	115	17.8
2	50.8	240	200	G2A37	115	17.8
2	50.8	120	250	G2A47	144	22.3
2	50.8	240	250	G2A73	144	22.3
2	50.8	120	300	G2A139	172	26.7
2	50.8	240	300	G2A98	172	26.7
2	50.8	120	400	G2A153	230	35.7
2	50.8	240	400	G2A146	230	35.7
2 1/4	57.2	120	75	G2E88	37	5.7
2 1/4	57.2	120	125	G2E89	62	9.6
2 1/4	57.2	240	125	G2E138	62	9.6
2 1/4	57.2	120	175	G2E90	86	13.3
2 1/4	57.2	120	250	G2E2	123	19.1
2 1/4	57.2	240	250	G2E78	123	19.1
2 1/4	57.2	120	300	G2E108	148	23.0
2 1/4	57.2	240	300	G2E12	148	23.0
2 1/4	57.2	120	350	G2E91	173	26.8
2 1/4	57.2	240	350	G2E75	173	26.8
2 1/2	63.5	120	200	G2J110	87	13.5
2 1/2	63.5	240	200	G2J81	87	13.5
2 1/2	63.5	120	250	G2J46	108	16.7
2 1/2	63.5	240	250	G2J80	108	16.7
2 1/2	63.5	120	300	G2J118	130	20.2
2 1/2	63.5	240	300	G2J119	130	20.2
2 1/2	63.5	120	400	G2J26	174	27.0
2 1/2	63.5	240	400	G2J146	174	27.0
2 1/2	63.5	120	500	G2J109	216	33.5
2 1/2	63.5	240	500	G2J52	216	33.5
3	76.2	120	100	G3A55	34	5.3
3	76.2	240	100	G3A137	34	5.3
3	76.2	120	150	G3A121	52	8.1
3	76.2	120	200	G3A61	69	10.7
3	76.2	240	200	G3A39	69	10.7
3	76.2	120	250	G3A52	86	13.3
3	76.2	240	250	G3A54	86	13.3
3	76.2	120	300	G3A73	104	16.1
3	76.2	240	300	G3A92	104	16.1
3	76.2	120	400	G3A44	138	21.4
3	76.2	240	400	G3A65	138	21.4
3	76.2	120	500	G3A119	173	26.8
3	76.2	240	500	G3A120	173	26.8
3	76.2	240	600	G3A133	208	32.2
3 1/2	88.9	120	250	G3J77	72	11.2
3 1/2	88.9	240	250	G3J65	72	11.2
3 1/2	88.9	120	300	G3J87	87	13.5
3 1/2	88.9	240	300	G3J68	87	13.5
3 1/2	88.9	120	500	G3J22	144	22.3
3 1/2	88.9	240	500	G3J63	144	22.3
4	101.6	120	125	G4A54	31	4.8
4	101.6	240	125	G4A163	31	4.8
4	101.6	120	150	G4A78	37	5.7
4	101.6	120	250	G4A40	62	9.6
4	101.6	240	250	G4A87	62	9.6
4	101.6	120	300	G4A94	74	11.5
4	101.6	240	300	G4A95	74	11.5
4	101.6	120	400	G4A48	99	15.3
4	101.6	240	400	G4A44	99	15.3
4	101.6	120	500	G4A96	123	19.1
4	101.6	240	500	G4A92	123	19.1
4 1/2	114.3	120	300	G4J54	65	10.1
4 1/2	114.3	240	300	G4J33	65	10.1
4 1/2	114.3	120	500	G4J55	108	16.7
4 1/2	114.3	240	500	G4J37	108	16.7
5	127.0	120	150	G5A68	29	4.5
5	127.0	240	150	G5A56	29	4.5
5	127.0	120	300	G5A69	58	9.0
5	127.0	240	300	G5A70	58	9.0
5	127.0	120	500	G5A38	96	14.9
5	127.0	240	500	G5A71	96	14.9
5	127.0	240	750	G5A67	144	22.3
5	127.0	240	1000	G5A115	192	30.0
5 1/2	139.7	240	600	G5J36	104	16.1
5 1/2	139.7	240	1000	G5J45	173	26.8
6	152.4	120	200	G6A80	31	4.8
6	152.4	120	250	G6A40	39	6.0
6	152.4	240	250	G6A92	39	6.0
6	152.4	120	400	G6A81	63	9.8
6	152.4	240	400	G6A82	63	9.8
6	152.4	120	500	G6A125	79	12.2
6	152.4	240	500	G6A59	79	12.2
6	152.4	120	600	G6A56	94	14.6
6	152.4	240	600	G6A51	94	14.6
6	152.4	240	750	G6A46	117	18.1
6	152.4	240	1000	G6A83	157	24.3
6 1/2	165.1	240	600	G6J23	86	13.3
6 1/2	165.1	240	1000	G6J33	144	22.3
7	177.8	120	250	G7A40	33	5.1
7	177.8	240	250	G7A32	33	5.1
7	177.8	120	600	G7A41	80	12.4
7	177.8	240	600	G7A42	80	12.4
7	177.8	240	1000	G7A43	133	20.6
7 1/2	190.5	240	600	G7J27	74	11.5
7 1/2	190.5	240	1000	G7J28	124	19.1
8	203 2	120	300	G8A54	34	5.3
8	203.2	240	300	G8A47	34	5.3
8	203.2	120	500	G8A81	58	9.0
8	203 2	240	500	G8A32	58	9.0
8	203.2	120	600	G8A53	69	10.7
8	203.2	240	600	G8A37	69	10.7
8	203.2	240	1000	G8A45	115	17.8
9 1/2	241.3	240	600	G9J20	57	8.8
9 1/2	241.3	240	1000	G9J12	96	14.9
10	254 0	120	400	G10A48	36	5.6
10	254.0	120	600	G10A35	54	8.4
10	254.0	240	600	G10A31	54	8.4
10	254 0	240	1000	G10A32	91	14.1
12	304.8	120	400	G12A45	30	4.7
12	304.8	120	600	G12A29	45	7.0
12	304.8	240	600	G12A46	45	7.0
12	304.8	240	1000	G12A47	75	11.6

標準規格品　呼び径1/2シリーズ

シース長		電圧（V）	容量（W）	型番	ワット密度
inch	mm	電圧（V）	容量（W）	型番	W/in²	W/cm²
1	25.4	120	50	J1A30	65	10.1
1	25.4	120	150	J1A31	193	29.9
1 1/4	31.8	120	125	J1E51	107	16.6
1 1/4	31.8	240	125	J1E58	107	16.6
1 1/4	31.8	240	200	J1E52	172	26.7
1 1/2	38.1	120	150	J1J48	97	15.0
1 1/2	38.1	240	150	J1J96	97	15.0
1 1/2	38.1	120	200	J1J59	128	19.8
1 1/2	38.1	240	200	J1J38	128	19.8
2	50.8	120	200	J2A49	86	13.3
2	50.8	240	200	J2A75	86	13.3
2	50.8	120	250	J2A85	108	16.7
2	50.8	240	250	J2A71	108	16.7
2	50.8	120	300	J2A95	128	19.9
2	50.8	240	300	J2A96	128	19.9
2	50.8	120	400	J2A81	171	26.5
2	50.8	240	400	J2A82	171	26.5
2 1/4	57.2	120	250	J2E56	92	14.3
2 1/4	57.2	240	250	J2E69	92	14.3
2 1/4	57.2	120	400	J2E114	147	22.7
2 1/4	57.2	240	400	J2E115	147	22.7
2 1/4	57.2	120	500	J2E64	184	28.5
2 1/4	57.2	240	500	J2E88	184	28.5
2 3/8	60.3	120	100	J2G35	34	5.3
2 3/8	60.3	240	100	J2G28	34	5.3
2 3/8	60.3	120	250	J2G34	86	13.3
2 3/8	60.3	240	250	J2G37	86	13.3
2 3/8	60.3	120	500	J2G36	172	26.7
2 3/8	60.3	240	500	J2G38	172	26.7
2 1/2	63.5	120	100	J2J67	32	5.0
2 1/2	63.5	240	100	J2J57	32	5.0
2 1/2	63.5	120	250	J2J68	81	12.6
2 1/2	63.5	240	250	J2J69	81	12.6
2 1/2	63.5	120	300	J2J109	96	14.9
2 1/2	63.5	240	300	J2J110	96	14.9
2 1/2	63.5	120	400	J2J81	128	19.9
2 1/2	63.5	240	400	J2J82	128	19.9
2 1/2	63.5	120	500	J2J66	161	25.0
2 1/2	63.5	240	500	J2J70	161	25.0
2 3/4	69.8	120	400	J2N45	115	17.8
2 3/4	69.8	240	400	J2N43	115	17.8
3	76.2	120	125	J3A108	32	5.0
3	76.2	240	125	J3A109	32	5.0
3	76.2	120	250	J3A107	64	9.9
3	76.2	240	250	J3A89	64	9.9
3	76.2	120	300	J3A65	78	12.1
3	76.2	240	300	J3A73	78	12.1
3	76.2	120	400	J3A132	104	16.1
3	76.2	240	400	J3A29	104	16.1
3	76.2	120	500	J3A110	129	20.0
3	76.2	240	500	J3A111	129	20.0
3	76.2	120	600	J3A51	154	23.9
3	76.2	240	600	J3A127	154	23.9
3	76.2	120	750	J3A137	193	29.9
3	76.2	240	750	J3A112	193	29.9
3 1/2	88.9	120	250	J3J44	54	8.4
3 1/2	88.9	240	250	J3J64	54	8.4
3 1/2	88.9	240	350	J3J65	75	11.6
3 1/2	88.9	120	500	J3J45	107	16.6
3 1/2	88.9	240	500	J3J46	107	16.6
3 1/2	88.9	240	750	J3J63	162	25.1
4	101.6	120	150	J4A117	28	4.3
4	101.6	240	150	J4A122	28	4.3
4	101.6	120	250	J4A118	46	7.1
4	101.6	240	250	J4A90	46	7.1
4	101.6	120	300	J4A63	56	8.7
4	101.6	240	300	J4A26	56	8.7
4	101.6	120	350	J4A1	65	10.1
4	101.6	240	350	J4A103	65	10.1
4	101.6	120	400	J4A139	74	11.5
4	101.6	240	400	J4A68	74	11.5
4	101.6	120	500	J4A16	92	14.3
4	101.6	240	500	J4A92	92	14.3
4	101.6	120	750	J4A198	138	21.4
4	101.6	240	750	J4A119	138	21.4
4	101.6	240	1000	J4A73	184	28.5
4 1/2	114.3	120	500	J4J69	80	12.3
4 1/2	114.3	240	500	J4J57	80	12.3
4 1/2	114.3	120	750	J4J70	120	18.5
4 1/2	114.3	240	750	J4J32	120	18.5
5	127.0	120	200	J5A85	29	4.5
5	127.0	120	350	J5A86	50	7.8
5	127.0	240	350	J5A63	50	7.8
5	127.0	120	400	J5A98	58	9.0
5	127.0	120	500	J5A52	72	11.2
5	127.0	240	500	J5A45	72	11.2
5	127.0	240	1000	J5A87	143	22.2
5 1/2	139.7	120	500	J5J43	64	9.9
5 1/2	139.7	240	500	J5J33	64	9.9
5 1/2	139.7	240	750	J5J45	97	14.9
5 3/4	146.0	240	700	J5N8	86	13.3
6	152.4	120	250	J6A114	29	4.5
6	152.4	240	250	J6A171	29	4.5
6	152.4	120	500	J6A115	59	9.1
6	152.4	240	500	J6A94	59	9.1
6	152.4	120	750	J6A99	88	13.6
6	152.4	240	750	J6A90	88	13.6
6	152.4	120	1000	J6A53	117	18.1
6	152.4	240	1000	J6A36	117	18.1
6 1/2	165.1	240	500	J6J45	54	8.4
6 1/2	165.1	240	1000	J6J27	108	16.7
7	177.8	120	250	J7A79	25	3.9
7	177.8	120	500	J7A80	50	7.8
7	177.8	240	500	J7A57	50	7.8
7	177.8	120	600	J7A50	60	9.4
7	177.8	240	600	J7A95	60	9.4
7	177.8	240	1000	J7A81	99	15.3
7 1/2	190.5	240	500	J7J25	46	7.1
7 1/2	190.5	240	1000	J7J26	92	14.3
8	203.2	120	300	J8A71	26	4.0
8	203.2	120	500	J8A64	43	6.7
8	203.2	240	500	J8A66	43	6.7
8	203.2	120	1000	J8A84	86	13.3
8	2032	240	1000	J8A60	86	13.3
8	203.2	240	1500	J8A100	129	20.0
8	203.2	240	2000	J8A101	172	26.7
8 1/2	215.9	240	500	J8J30	40	6.2
8 1/2	215.9	240	1000	J8J28	80	12.3
9	228.6	240	500	J9A35	38	5.9
9	228.6	240	1000	J9A58	76	11.8
9 1/2	241.3	240	500	J9J14	36	5.6
9 1/2	241.3	240	1000	J9J12	72	11.2
10	254.0	120	500	J10A61	34	5.3
10	254.0	240	500	J10A62	34	5.3
10	254.0	120	1000	J10A63	68	10.5
10	254 0	240	1000	J10A42	68	10.5
10	254.0	240	1500	J10A33	102	15.8
10	254.0	240	2000	J10A64	136	20.9
12	304 8	120	500	J12A63	28	4.3
12	304.8	240	500	J12A76	28	4.3
12	304.8	120	1000	J12A40	56	8.7
12	304 8	240	1000	J12A49	56	8.7
12	304.8	240	1500	J12A37	84	13.0
12	304.8	240	2000	J12A89	112	17.4
14	355.6	240	1000	J14A41	48	7.4
14	355.6	240	2300	J14A39	110	17.1
18	457.2	240	1500	J18A19	55	8.5

標準規格品　呼び径5/8シリーズ

シース長		電圧（V）	容量（W）	型番	ワット密度
inch	mm	電圧（V）	容量（W）	型番	W/in²	W/cm²
1 1/4	31.8	120	50	L1E26	34	5.3
1 1/4	31.8	120	200	L1E24	137	21.2
1 1/4	31.8	120	250	L1E27	171	26.5
1 1/2	38.1	120	250	L1J23	128	19.9
1 1/2	38.1	240	250	L1J24	128	19.9
2	50.8	120	100	L2A48	34	5.3
2	50.8	120	200	L2A49	68	10.5
2	50.8	240	500	L2A54	170	26.4
2 1/4	57.2	120	100	L2E49	29	4.5
2 1/4	57.2	120	250	L2E50	73	11.3
2 1/4	57.2	240	250	L2E12	73	11.3
2 1/4	57.2	120	350	L2E40	103	16.0
2 1/4	57.2	240	350	L2E51	103	16.0
2 3/8	60.3	120	280	L2G18	77	11.9
2 3/8	60.3	240	280	L2G19	77	11.9
3	76.2	120	150	L3A81	31	4.8
3	76.2	120	250	L3A82	51	7.9
3	76.2	240	250	L3A9	51	7.9
3	76.2	120	500	L3A113	102	15.8
3	76.2	240	500	L3A33	102	15.8
3	76.2	240	750	L3A71	154	23.9
3 3/4	95.3	120	525	L3N12	82	12.6
3 3/4	95.3	240	525	L3N1	82	12.6
4	101.6	120	250	L4A99	37	5.7
4	101.6	240	250	L4A104	37	5.7
4	101.6	240	400	L4A47	58	9.0
4	101.6	240	500	L4A53	73	11.3
4	101.6	240	600	L4A44	88	13.6
4	101.6	240	750	L4A100	110	17.1
4	101.6	240	1000	L4A71	146	22.6
5	127.0	120	250	L5A76	28	4.3
5	127.0	240	250	L5A107	28	4.3
5	127.0	240	500	L5A24	57	8.8
5	127.0	240	750	L5A31	86	13.3
5	127.0	240	1000	L5A77	114	17.7
5 3/8	136.5	120	800	L5G3	84	13.0
5 3/8	136.5	240	800	L5G1	84	13.3
6	152.4	120	300	L6A28	28	4.3
6	152.4	240	300	L6A64	28	4.3
6	152.4	240	500	L6A73	47	7.3
6	152.4	240	750	L6A70	70	10.9
6	152.4	240	1000	L6A71	93	14.4
6	152.4	240	1500	L6A94	140	21.7
6 1/2	165.1	120	500	L6J43	43	6.7
6 1/2	165.1	240	500	L6J55	43	6.7
7	177.8	120	500	L7A42	39	6.1
7	177.8	240	500	L7A15	39	6.1
7	177.8	240	1000	L7A37	79	12.3
7	177.8	240	1500	L7A12	118	18.2
8	203.2	120	500	L8A96	34	5.3
8	203.2	240	500	L8A46	34	5.3
8	203.2	240	850	L8A115	58	9.0
8	203.2	240	1000	L8A10	68	10.5
8	203.2	240	1500	L8A37	102	15.8
8	203.2	240	2000	L8A80	137	21.2
10	254.0	120	500	L10A51	27	4.2
10	254.0	240	500	L10A40	27	4.2
10	254.0	240	1000	L10A52	54	8.4
10	254.0	240	1500	L10A8	81	12.6
10	254.0	240	2000	L10A50	108	16.7
12	304.8	120	500	L12A81	22	3.4
12	304.8	240	500	L12A80	22	3.4
12	304.8	120	1000	L12A82	45	7.0
12	304.8	240	1000	L12A34	45	7.0
12	304.8	240	1500	L12A39	67	10.4
12	304.8	240	2000	L12A63	89	13.8
14	355.6	240	3700	L14A21	140	21.7
15	381.0	240	750	L15A35	27	4.2
15	381.0	240	2400	L15A20	84	13.0
15	381.0	240	4000	L15A41	141	21.9
16	406.4	240	2500	L16A33	82	12.7
16	406.4	240	4500	L16A40	148	23.0
18	457.2	240	3000	L18A34	87	13.5
18	457.2	240	4700	L18A36	137	21.2
20	508.0	240	1500	L20A19	40	6.2
20	508.0	240	3500	L20A13	92	14.3
20	508.0	240	4700	L20A14	123	19.1
24	609.6	240	2000	L24A19	44	6.8
24	609.6	240	4700	L24A14	102	15.8
36	914.4	240	3000	L36A8	43	6.7

標準規格品　呼び径3/4シリーズ

シース長		電圧（V）	容量（W）	型番	ワット密度
inch	mm	電圧（V）	容量（W）	型番	W/in²	W/cm²
2 1/4	57.2	120	200	N2E8	49	7.6
3	76.2	120	250	N3A11	43	6.7
3	76.2	240	500	N3A12	85	13.2
4	101.6	120	250	N4A16	31	4.8
4	101.6	240	500	N4A17	61	9.5
4	101.6	240	1000	N4A15	122	19.0
5	127.0	120	300	N5A19	28	4.4
5	127.0	240	500	N5A12	47	7.3
5	1270	240	1000	N5A20	95	14.7
6	152.4	120	500	N6A19	39	6.0
6	152.4	240	500	N6A20	39	6.0
6	152.4	240	1000	N6A21	78	12.1
6	152.4	240	2000	N6A22	155	24.0
7	177.8	120	500	N7A15	33	5.1
7	177.8	240	500	N7A1	33	5.1
7	177.8	240	1000	N7A16	66	10.2
8	203.2	120	500	N8A19	28	4.3
8	203.2	240	500	N8A20	28	4.3
8	203.2	240	1000	N8A21	57	8.8
8	203.2	240	2000	N8A22	114	17.7
10	254.0	240	1000	N10A15	45	7.0
10	254.0	240	2000	N10A14	90	14.0
12	304.8	240	1000	N12A15	37	5.7
12	304.8	240	2000	N12A24	74	11.5
12	304.8	240	4000	N12A25	148	23.0
14	355.6	240	1250	N14A22	40	6.2
14	355.6	240	2500	N14A20	79	12.2
14	355.6	240	4500	N14A21	142	22.0
15	381.0	240	1500	N15A26	44	6.8
16	406.4	240	1800	N16A26	49	7.6
16	406.4	240	4700	N16A18	129	20.0
18	457.2	240	2000	N18A13	49	7.6
18	457.2	240	5000	N18A15	122	18.9
20	508.0	240	1150	N20A21	25	3.9
20	508.0	240	2250	N20A22	49	7.6
20	508.0	240	5250	N20A10	115	17.8
24	609.6	240	1375	N24A24	25	3.9
24	609.6	240	2750	N24A23	50	7.8
24	609.6	240	5500	N24A13	100	15.5
36	914.4	240	2500	N36A4	36	5.6

注意・禁止事項

セットビス（セットスクリュー、いもネジ）による締め付けの際には製品内部の構成部品にダメージを与えるような、製品が変形するまでの強固な締め付けは、製品を破損する可能性がありますのでご注意ください。特に外形φ3.1のタイプにつきましては、セットビス（セットスクリュー、いもネジ）のご使用を避けていただきますようお願いいたします。
ヒーターを長くご使用いただくためには、ヒーターと被加熱物の密着度も重要になります。穴加工をリーマ加工し油分等をきれいに洗浄してからヒーターを挿入するなど、ヒーターと被加熱物がより密着するようにしてからご使用ください。

使用方法

密着度（クリアランス）

【ヒーター挿入穴と密着度（クリアランス）の関係】

密着度（クリアランス）を決定する方法は、各ヒーター許容公差を参考にしてヒーターの直径公差と、はめあい公差から計算します。

図1

図2

直径公差

ヒーター呼び径	ヒーターの実径直径公差
1/8"	3.1mm±0.05mm
1/4"	6.25mm±0.05mm
3/8"	9.42mm±0.05mm
1/2"	12.60mm±0.05mm
5/8"	15.77mm±0.05mm
3/4"	18.95mm±0.05mm
1"	25.3mm±0.08mm

穴公差は、JIS B0401 はめあい公差を参考にして公差クラスを決定し、密着度は下式で算出します（※図1参照）〔公差クラスはH6 （0.01 mm）～H9 （0.05mm）程度〕

計算式
密着度=（穴公差の最大値）-（ヒーター実径直径公差の最小値）
計算例
<1/2"（1.27cm）ヒーターを穴公差±0.02mmに挿入する場合〉>
密着度=（1/2"穴 + 最大公差）-（ヒーター実径-最小公差 mm）=（12.7+0.02）-（12.60-0.05mm） = 0.17mm

【密着度からヒーター使用時の最大ワット密度の算出】

計算例3の1/2"ヒーターの密着度=0.17mmから下のグラフから最大許容ワット密度が算出されます。

グラフ判読例
<ヒーターを650℃で使用する場合〉
縦軸の密着度0.1778付近のところから横軸にそって650℃の曲線の交差した下方横軸値12.4W/cm²が求められます。

【最大許容ワット密度（W/cm²）と密着度（クリアランス）曲線】

ヒーターを加熱鋼材に設置し、内部温度を870℃を基準にした最大許容ワット密度と密着度（クリアランス）の関係図
「温度測定条件:ヒーターと温度センサーを12.7mmに設置して測定:図2参照」

技術情報

ヒーター寿命の推定表

条件	推定寿命
密着度とブロック材の温度曲線との水平交点から38℃右へ延長した点から下へ垂直に引いた線上のワット密度の場合	120日
90℃右へ延長した点からのワット密度の場合	45日
150℃右へ延長した点からのワット密度の場合	14日
200℃右へ延長した点からのワット密度の場合	6日
260℃右へ延長した点からのワット密度の場合	2日

型番リスト

表示件数

...

型番

径 D（範囲）

(φ)

長さ L（範囲）

(mm)

定格容量（範囲）

(W)

径 D

(φ)

長さ L

(mm)

定格電圧

(V)

定格容量

(W)

RoHS?

最小発注数量

～8	～51	～99	3.1	31.8	[110～120] 120	50	-	1個
～8	～51	～99	3.1	31.8	[110～120] 120	25	-	1個
～8	～51	～99	3.1	38.1	[110～120] 120	30	-	1個
～8	～51	～99	3.1	38.1	[110～120] 120	60	-	1個
～8	～51	～99	3.1	38.1	[220～] 240	44	-	1個
～8	～51	～99	3.1	38.1	[110～120] 120	44	-	1個
～8	～51	～99	3.1	50.8	[220～] 240	50	-	1個
～8	～51	～99	3.1	50.8	[110～120] 120	50	-	1個
～8	52～70	～99	3.1	63.5	[220～] 240	70	-	1個
～8	52～70	～99	3.1	63.5	[110～120] 120	70	-	1個
～8	71～129	100～169	3.1	88.9	[220～] 240	110	-	1個
～8	71～129	100～169	3.1	88.9	[110～120] 120	110	-	1個
～8	130～214	170～299	3.1	139.7	[220～] 240	270	-	1個
～8	～51	～99	6.25	25.4	[110～120] 120	80	-	1個
～8	～51	100～169	6.25	25.4	[110～120] 120	150	-	1個
～8	～51	～99	6.25	31.8	[110～120] 120	75	-	1個
～8	～51	100～169	6.25	31.8	[110～120] 120	100	-	1個
～8	～51	100～169	6.25	31.8	[110～120] 120	150	-	1個
～8	～51	170～299	6.25	31.8	[220～] 240	225	-	1個
～8	～51	170～299	6.25	38.1	[220～] 240	250	10	1個
～8	～51	～99	6.25	38.1	[110～120] 120	50	10	1個
～8	～51	100～169	6.25	38.1	[110～120] 120	100	10	1個
～8	～51	100～169	6.25	38.1	[110～120] 120	150	10	1個
～8	～51	170～299	6.25	38.1	[110～120] 120	200	10	1個
～8	～51	170～299	6.25	38.1	[220～] 240	175	10	1個
～8	～51	170～299	6.25	38.1	[220～] 240	200	10	1個
～8	～51	170～299	6.25	50.8	[220～] 240	200	-	1個
～8	～51	100～169	6.25	50.8	[110～120] 120	100	-	1個
～8	～51	100～169	6.25	50.8	[110～120] 120	150	-	1個
～8	～51	170～299	6.25	50.8	[110～120] 120	200	-	1個
～8	～51	170～299	6.25	50.8	[110～120] 120	250	-	1個
～8	～51	170～299	6.25	50.8	[220～] 240	250	-	1個
～8	～51	100～169	6.25	50.8	[220～] 240	150	-	1個
～8	～51	100～169	6.25	50.8	[220～] 240	125	-	1個
～8	～51	300～999	6.25	50.8	[220～] 240	300	-	1個
～8	71～129	100～169	6.25	76.2	[110～120] 120	100	-	1個
～8	71～129	170～299	6.25	76.2	[110～120] 120	200	-	1個
～8	71～129	300～999	6.25	76.2	[110～120] 120	300	-	1個
～8	71～129	300～999	6.25	76.2	[220～] 240	300	-	1個
～8	71～129	170～299	6.25	76.2	[220～] 240	200	-	1個
～8	71～129	300～999	6.25	101.6	[220～] 240	300	-	1個
～8	71～129	100～169	6.25	101.6	[110～120] 120	100	-	1個
～8	71～129	170～299	6.25	101.6	[110～120] 120	200	-	1個
～8	71～129	300～999	6.25	101.6	[110～120] 120	300	-	1個
～8	71～129	170～299	6.25	101.6	[220～] 240	200	-	1個
～8	71～129	300～999	6.25	127	[220～] 240	350	-	1個
～8	130～214	300～999	6.25	152.4	[220～] 240	400	-	1個
8.1～9.9	～51	100～169	9.42	25.4	[110～120] 120	100	-	1個
8.1～9.9	～51	100～169	9.42	25.4	[110～120] 120	150	-	1個
8.1～9.9	～51	1000～	9.42	25.4	[110～120] 120	55	-	1個
8.1～9.9	～51	170～299	9.42	25.4	[220～] 240	200	-	1個
8.1～9.9	～51	100～169	9.42	31.8	[110～120] 120	125	-	1個
8.1～9.9	～51	100～169	9.42	31.8	[110～120] 120	100	-	1個
8.1～9.9	～51	100～169	9.42	31.8	[110～120] 120	150	-	1個
8.1～9.9	～51	100～169	9.42	31.8	[220～] 240	150	-	1個
8.1～9.9	～51	170～299	9.42	31.8	[110～120] 120	200	-	1個
8.1～9.9	～51	170～299	9.42	31.8	[220～] 240	200	-	1個
8.1～9.9	～51	～99	9.42	38.1	[110～120] 120	50	-	1個
8.1～9.9	～51	100～169	9.42	38.1	[110～120] 120	150	-	1個
8.1～9.9	～51	100～169	9.42	38.1	[220～] 240	150	-	1個

通常単価(税別) (税込単価)	通常出荷日

10,438円 ( 11,482円 )	在庫品1日目当日出荷可能
10,524円 ( 11,576円 )	在庫品1日目当日出荷可能
11,730円 ( 12,903円 )	4日目
10,669円 ( 11,736円 )	在庫品1日目当日出荷可能
11,931円 ( 13,124円 )	10日目
11,931円 ( 13,124円 )	4日目
14,453円 ( 15,898円 )	在庫品1日目当日出荷可能
13,446円 ( 14,791円 )	在庫品1日目当日出荷可能
15,853円 ( 17,438円 )	在庫品1日目当日出荷可能
15,853円 ( 17,438円 )	在庫品1日目当日出荷可能
18,618円 ( 20,480円 )	4日目
17,731円 ( 19,504円 )	4日目
22,154円 ( 24,369円 )	4日目
10,130円 ( 11,143円 )	在庫品1日目当日出荷可能
10,130円 ( 11,143円 )	在庫品1日目当日出荷可能
10,341円 ( 11,375円 )	在庫品1日目当日出荷可能
10,341円 ( 11,375円 )	在庫品1日目当日出荷可能
10,341円 ( 11,375円 )	在庫品1日目当日出荷可能
10,341円 ( 11,375円 )	在庫品1日目当日出荷可能
10,488円 ( 11,537円 )	在庫品1日目当日出荷可能
10,488円 ( 11,537円 )	4日目
10,488円 ( 11,537円 )	在庫品1日目当日出荷可能
10,488円 ( 11,537円 )	4日目
10,488円 ( 11,537円 )	4日目
10,488円 ( 11,537円 )	在庫品1日目当日出荷可能
10,488円 ( 11,537円 )	在庫品1日目当日出荷可能
10,632円 ( 11,695円 )	在庫品1日目当日出荷可能
10,635円 ( 11,699円 )	在庫品1日目当日出荷可能
10,632円 ( 11,695円 )	在庫品1日目当日出荷可能
10,632円 ( 11,695円 )	4日目
10,635円 ( 11,699円 )	在庫品1日目当日出荷可能
10,632円 ( 11,695円 )	在庫品1日目当日出荷可能
10,632円 ( 11,695円 )	在庫品1日目当日出荷可能
10,632円 ( 11,695円 )	9日目
10,632円 ( 11,695円 )	在庫品1日目当日出荷可能
11,107円 ( 12,218円 )	4日目
11,107円 ( 12,218円 )	4日目
10,971円 ( 12,068円 )	6日目
10,971円 ( 12,068円 )	在庫品1日目当日出荷可能
11,107円 ( 12,218円 )	在庫品1日目当日出荷可能
12,494円 ( 13,743円 )	在庫品1日目当日出荷可能
12,494円 ( 13,743円 )	4日目
12,494円 ( 13,743円 )	4日目
12,494円 ( 13,743円 )	4日目
11,899円 ( 13,089円 )	4日目
13,908円 ( 15,299円 )	4日目
14,783円 ( 16,261円 )	4日目
9,447円 ( 10,392円 )	在庫品1日目当日出荷可能
9,447円 ( 10,392円 )	4日目
8,998円 ( 9,898円 )	4日目
10,200円 ( 11,220円 )	在庫品1日目当日出荷可能
9,586円 ( 10,545円 )	4日目
9,130円 ( 10,043円 )	4日目
9,586円 ( 10,545円 )	4日目
9,130円 ( 10,043円 )	在庫品1日目当日出荷可能
9,586円 ( 10,545円 )	在庫品1日目当日出荷可能
9,586円 ( 10,545円 )	在庫品1日目当日出荷可能
9,300円 ( 10,230円 )	19日目
9,300円 ( 10,230円 )	4日目
9,767円 ( 10,744円 )	4日目

...

基本情報

基本情報

高ワット密度で熱効率に優れたカートリッジヒータ。
【特長】
・最大使用温度760℃でヒーター径1/8インチから3/4インチまで、バリエーションが豊富。
・発熱線、絶縁材、シース材を独自の方法で配置し、発熱体とシース表面の温度差を最小限に抑えている。
・機械的および熱的にも堅牢で長寿命。
【用途】
・プレス機や成形機などの金型加熱に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

坂口電熱
T-35型シース熱電対（非接地）
スタンダードシースタイプのシース熱電対です。
ミスミ
温度調節コントローラー　自在タイプ
ヒーターの温度調節をコンパクトに実現。PID制御とON/OFF制御が選択でき、温度センサと併用して、適切な温度管理が可能です。
ミスミ
温度センサ　スタンダードタイプ
スタンダードタイプの温度センサです。熱電対・測温抵抗体や端子の種類をお選びいただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ファイヤーロッド・カートリッジヒーターのレビュー

4平均満足度：4.05件のレビュー

星5
20%
星4
60%
星3
20%
星2
0%
星1
0%

金型温調

満足度：4.02021/01/18

リード線根元から切れることが多く、設置には工夫が必要です。もっと丈夫にしてほしい。

2人が参考にしています。

半導体製造装置の狭所部ヒーターとして使用

満足度：4.02018/04/25

半導体製造装置の狭所部ヒーターとして使用しています。本商品は、極小の径でありながら、ヒーターとしての精度が高いです。数十...もっと読む

1人が参考にしています。

設備

満足度：3.02022/06/08

この商品は自社の設備に装備しています。定期交換の対象としているものですが、線が切れたら交換することにしています。自社では...もっと読む

0人が参考にしています。

インサート圧入治具のヒーターとして使用

満足度：5.02021/06/14

もともと稼働していたインサートナット熱圧入治具のヒーターが断線したため代替として使用、納期がすぐに入ってきて価格も安いた...もっと読む

0人が参考にしています。

ワークの過熱に使用

満足度：4.02019/05/02

容量、直径、長さ等自由度が高く、適用がしやすい。寸法精度も問題なく、組み付けもしやすい。

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Q稼動する金型で使用できますか？

リード線出口に負荷がかかり、断線の可能性があります。稼動する金型でご使用いただく場合は、リード線口を端子台などで一度受けてヒーターに負荷がかからないようにご注意ください。

Q液体の加熱に使えますか？

防水仕様ではないので、お使いいただけません。

この商品を見た人は、こんな商品も見ています

	今見ている商品ファイヤーロッド・カートリッジヒーター	カートリッジヒータ　リード線保護型・内部結線タイプ	カートリッジヒータ撚り線タイプ（均熱）Φ8～Φ16	カートリッジヒータ L型ローレットフランジタイプ（均熱、断線防止）Φ8～Φ16	カートリッジヒータ均熱タイプ -L寸･W数･フランジ選択-	カートリッジヒータ　フランジタイプ
メーカー	坂口電熱	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	8,034円-	-	-	-	-	-
通常出荷日	在庫品1日目〜	8日目〜	8日目	8日目	5日目	8日目
最高使用温度(℃)	760	600	600	600	600	600
分類	ヒータ	ヒータ	ヒータ	ヒータ	ヒータ	ヒータ
