No.	項目	仕様
1	型番（サイズ）	25 32 40 50 63 80 100 125 140 160 200
2	減速比	10 （ 15） 20 （ 25） 30 40 50 60 ※（）の速比は型番50～160のみ。
3	出力軸形状	中実軸（MA形）中空軸（MAO形）
4	入力軸/出力軸の位置と姿勢	下ウォーム形（MAB）
		上ウォーム形（MAW）
		出力軸垂直形（MAK）
5	入力軸形状	中実軸
		モータ付
		ブレーキモータ付・サーボモータ対応
6	^注-1 塗装	マンセル5.5PB5.5/9スカイブルー（フタル酸樹脂系）
7	軸端キー	JIS B 1301-1996（平行キー）
8	ウォームねじ	右ねじれ

注-1：型番25・32・40は無塗装。但し、型番25のP付のプレートは塗装（黒色）。

純正潤滑油

ウォーム減速機は、能力を十分発揮させるために、適正な潤滑油を使用することが大切です。
MAシリーズ「」には、下表に記載の潤滑油を封入して出荷しております。運転時の条件を再確認し、下表に準じて交換してください。

型番	周囲温度 0～50℃
MA25	JXTGエネルギーボンノックTS320
MA（0）32～40	ダフニーウォームオイルMA150
MA50～125	ダフニーウォームオイルMA220
MA140～200	ダフニーウォームオイルMA320又はMA220

注意・禁止事項

1. マキエースウォーム減速機は上記の潤滑油以外では所定の能力を発揮できませんのでご注意願います。
2. 一般工業用歯車潤滑油と混合するのは絶対に行わないで下さい。

型番リスト

表示件数

...

型番

減速比

本体取付

軸径

(mm)

軸種類

出力軸配置

型番(歯車中心距離)

軸の位置と姿勢

トラスココード

RoHS2（10物質）?

最小発注数量

10	[ベース取付] 脚なし	25	中実	左側	50	下ウォーム形各軸水平	810-9899	対応	1個
15	[ベース取付] 脚なし	25	中実	左側	50	下ウォーム形各軸水平	811-0159	対応	1個
20	[ベース取付] 脚なし	25	中実	左側	50	下ウォーム形各軸水平	810-9900	対応	1個
25	[ベース取付] 脚なし	25	中実	左側	50	下ウォーム形各軸水平	811-0160	対応	1個
30	[ベース取付] 脚なし	25	中実	左側	50	下ウォーム形各軸水平	810-9901	対応	1個
40	[ベース取付] 脚なし	25	中実	左側	50	下ウォーム形各軸水平	810-9902	対応	1個
50	[ベース取付] 脚なし	25	中実	左側	50	下ウォーム形各軸水平	810-9903	対応	1個
60	[ベース取付] 脚なし	25	中実	左側	50	下ウォーム形各軸水平	810-9904	対応	1個
10	[ベース取付] 脚なし	25	中実	右側	50	下ウォーム形各軸水平	810-9905	対応	1個
15	[ベース取付] 脚なし	25	中実	右側	50	下ウォーム形各軸水平	811-0161	対応	1個
20	[ベース取付] 脚なし	25	中実	右側	50	下ウォーム形各軸水平	810-9906	対応	1個
25	[ベース取付] 脚なし	25	中実	右側	50	下ウォーム形各軸水平	811-0162	対応	1個
30	[ベース取付] 脚なし	25	中実	右側	50	下ウォーム形各軸水平	810-9907	対応	1個
40	[ベース取付] 脚なし	25	中実	右側	50	下ウォーム形各軸水平	810-9908	対応	1個
50	[ベース取付] 脚なし	25	中実	右側	50	下ウォーム形各軸水平	810-9909	対応	1個
60	[ベース取付] 脚なし	25	中実	右側	50	下ウォーム形各軸水平	810-9910	対応	1個
10	[ベース取付] 脚なし	30	中実	左側	63	下ウォーム形各軸水平	810-9911	対応	1個
15	[ベース取付] 脚なし	30	中実	左側	63	下ウォーム形各軸水平	811-0163	対応	1個
20	[ベース取付] 脚なし	30	中実	左側	63	下ウォーム形各軸水平	810-9912	対応	1個
25	[ベース取付] 脚なし	30	中実	左側	63	下ウォーム形各軸水平	811-0164	対応	1個
30	[ベース取付] 脚なし	30	中実	左側	63	下ウォーム形各軸水平	810-9913	対応	1個
40	[ベース取付] 脚なし	30	中実	左側	63	下ウォーム形各軸水平	810-9914	対応	1個
50	[ベース取付] 脚なし	30	中実	左側	63	下ウォーム形各軸水平	810-9915	対応	1個
60	[ベース取付] 脚なし	30	中実	左側	63	下ウォーム形各軸水平	810-9916	対応	1個
10	[ベース取付] 脚なし	30	中実	右側	63	下ウォーム形各軸水平	810-9917	対応	1個
15	[ベース取付] 脚なし	30	中実	右側	63	下ウォーム形各軸水平	811-0165	対応	1個
20	[ベース取付] 脚なし	30	中実	右側	63	下ウォーム形各軸水平	810-9918	対応	1個
25	[ベース取付] 脚なし	30	中実	右側	63	下ウォーム形各軸水平	811-0166	対応	1個
30	[ベース取付] 脚なし	30	中実	右側	63	下ウォーム形各軸水平	810-9829	対応	1個
40	[ベース取付] 脚なし	30	中実	右側	63	下ウォーム形各軸水平	810-9830	対応	1個
50	[ベース取付] 脚なし	30	中実	右側	63	下ウォーム形各軸水平	810-9831	対応	1個
60	[ベース取付] 脚なし	30	中実	右側	63	下ウォーム形各軸水平	810-9832	対応	1個
10	[ベース取付] 脚なし	38	中実	左側	80	下ウォーム形各軸水平	848-3723	対応	1個
15	[ベース取付] 脚なし	38	中実	左側	80	下ウォーム形各軸水平	848-3724	対応	1個
20	[ベース取付] 脚なし	38	中実	左側	80	下ウォーム形各軸水平	848-3725	対応	1個
25	[ベース取付] 脚なし	38	中実	左側	80	下ウォーム形各軸水平	848-3726	対応	1個
30	[ベース取付] 脚なし	38	中実	左側	80	下ウォーム形各軸水平	848-3727	対応	1個
40	[ベース取付] 脚なし	38	中実	左側	80	下ウォーム形各軸水平	848-3728	対応	1個
50	[ベース取付] 脚なし	38	中実	左側	80	下ウォーム形各軸水平	848-3729	対応	1個
60	[ベース取付] 脚なし	38	中実	左側	80	下ウォーム形各軸水平	848-3730	対応	1個
10	[ベース取付] 脚なし	38	中実	右側	80	下ウォーム形各軸水平	848-3731	対応	1個
15	[ベース取付] 脚なし	38	中実	右側	80	下ウォーム形各軸水平	848-3732	対応	1個
20	[ベース取付] 脚なし	38	中実	右側	80	下ウォーム形各軸水平	848-3733	対応	1個
25	[ベース取付] 脚なし	38	中実	右側	80	下ウォーム形各軸水平	848-3734	対応	1個
30	[ベース取付] 脚なし	38	中実	右側	80	下ウォーム形各軸水平	848-3735	対応	1個
40	[ベース取付] 脚なし	38	中実	右側	80	下ウォーム形各軸水平	848-3736	対応	1個
50	[ベース取付] 脚なし	38	中実	右側	80	下ウォーム形各軸水平	848-3737	対応	1個
60	[ベース取付] 脚なし	38	中実	右側	80	下ウォーム形各軸水平	848-3738	対応	1個
10	[ベース取付] 脚なし	45	中実	左側	100	下ウォーム形各軸水平	848-3659	対応	1個
15	[ベース取付] 脚なし	45	中実	左側	100	下ウォーム形各軸水平	848-3660	対応	1個
20	[ベース取付] 脚なし	45	中実	左側	100	下ウォーム形各軸水平	848-3661	対応	1個
25	[ベース取付] 脚なし	45	中実	左側	100	下ウォーム形各軸水平	848-3662	対応	1個
30	[ベース取付] 脚なし	45	中実	左側	100	下ウォーム形各軸水平	848-3663	対応	1個
40	[ベース取付] 脚なし	45	中実	左側	100	下ウォーム形各軸水平	848-3664	対応	1個
50	[ベース取付] 脚なし	45	中実	左側	100	下ウォーム形各軸水平	848-3665	対応	1個
60	[ベース取付] 脚なし	45	中実	左側	100	下ウォーム形各軸水平	848-3666	対応	1個
10	[ベース取付] 脚なし	45	中実	右側	100	下ウォーム形各軸水平	848-3667	対応	1個
15	[ベース取付] 脚なし	45	中実	右側	100	下ウォーム形各軸水平	848-3668	対応	1個
20	[ベース取付] 脚なし	45	中実	右側	100	下ウォーム形各軸水平	848-3669	対応	1個
25	[ベース取付] 脚なし	45	中実	右側	100	下ウォーム形各軸水平	848-3670	対応	1個

通常単価(税別) (税込単価)	通常出荷日

38,363円 ( 42,199円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
38,363円 ( 42,199円 )	16日目
38,363円 ( 42,199円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
32,420円 ( 35,662円 )	16日目
38,363円 ( 42,199円 )	16日目
45,307円 ( 49,838円 )	16日目
45,307円 ( 49,838円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
42,648円 ( 46,913円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
73,543円 ( 80,897円 )	16日目
66,189円 ( 72,808円 )	16日目
73,543円 ( 80,897円 )	16日目
100,133円 ( 110,146円 )	16日目
100,133円 ( 110,146円 )	16日目
123,799円 ( 136,179円 )	16日目
100,133円 ( 110,146円 )	16日目
100,133円 ( 110,146円 )	16日目
100,133円 ( 110,146円 )	16日目
100,133円 ( 110,146円 )	16日目
100,133円 ( 110,146円 )	16日目
100,133円 ( 110,146円 )	16日目
100,133円 ( 110,146円 )	16日目
123,799円 ( 136,179円 )	16日目
100,133円 ( 110,146円 )	16日目

...

基本情報

基本情報

【特長】
・最強力
・Sシリーズに比べトルクは60％以上UP
・オーバーハングロードは80％以上UP
・高効率
・理想を追求した円筒ウォーム歯車
・Sシリーズに比べ効率10％以上UP
・大きななモジュールを追及
・同時接触線を改良・噛合い長さを増加・歯当り面積を増加・潤滑性の良い歯面
・軽小化
・容量50％以上のスリム化
・質量50％以上の軽量化
・美形状
・突起物をなくした、スリムなシンプル設計
・楽操作
・なじみ運転不要
・運転開始から高荷重もOKで、なじみ運転によるコストを削減しました
・高品位
・バックラッシはBS721 1級もOK （オプション）
・出力軸は軸端タップを標準加工
・新JISキーを標準化
・高級潤滑油の採用で、メンテナンス工数を減少
・低騒音・低振動ウォームを実現

ご注意

【販売終了情報】25年9月21日に販売終了いたします。メーカー製造終了品ではなくミスミ取り扱い終了となります。取り扱い再開予定および推奨代替品はございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

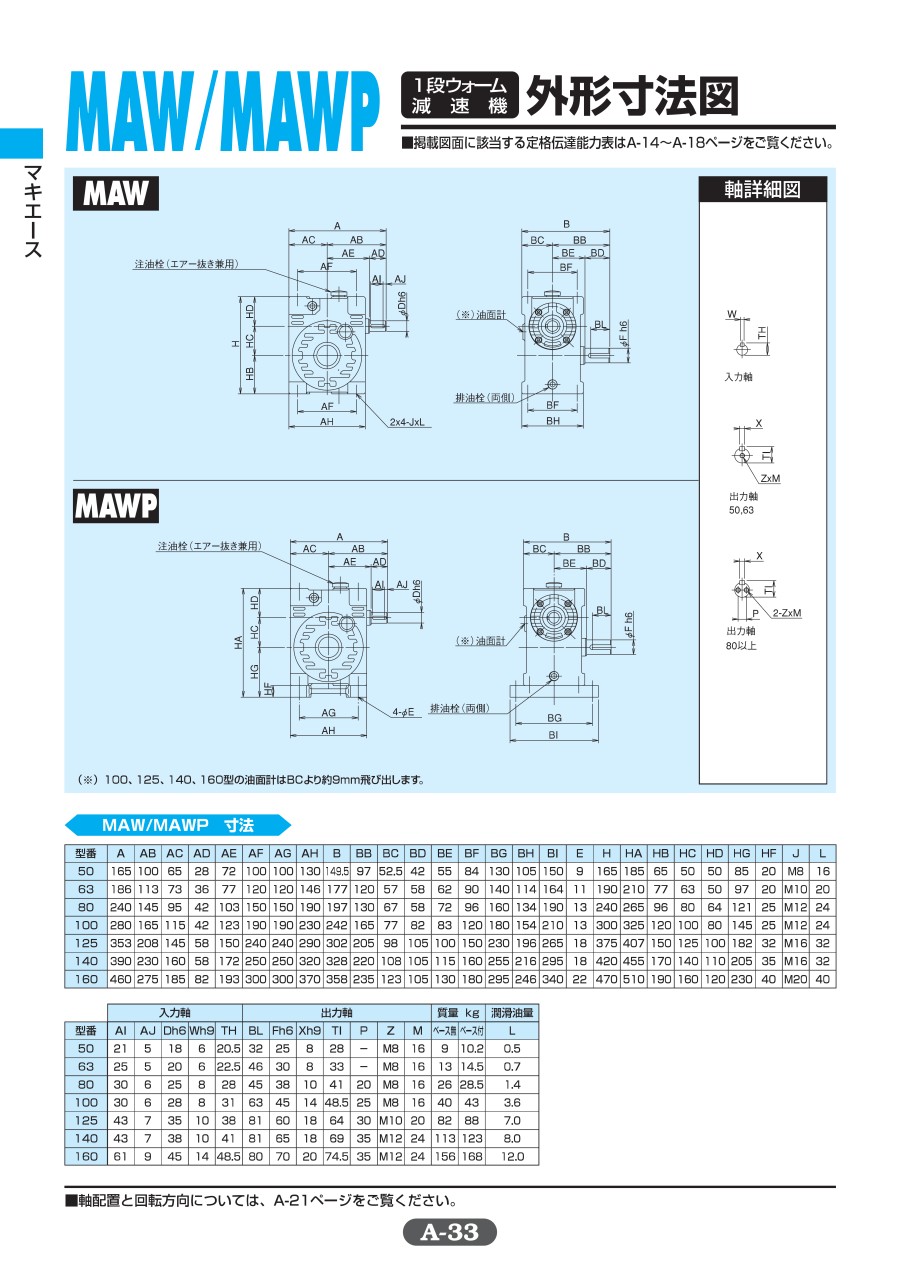

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
