メカニカル部品技術窓口

絞り込み条件

未確定：候補が224型番あります。

減速比
~mm
- 10
- 15
- 20
- 25
- 30
- 40
- 50
- 60
軸径(mm)
~mm
- 17
- 22
- 28
- 32
- 38
- 45
- 55
出力軸配置
~mm
型番(歯車中心距離)
~mm
- 50
- 60
- 70
- 80
- 100
- 120
- 135
トラスココード
~mm
タイプ
~mm
- K
CAD
- 2D
出荷日
- すべて
- 16日以内

マキシンコー

一段ウォーム減速機 Sシリーズ K形

カタログ |

数量スライド割引

通常単価(税別): 22,990円～175,034円

税込単価: 25,289円～192,537円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキシンコー

通常出荷日：16 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキシンコー

通常出荷日：16 日目

【特長】・静粛：ハイポイドギヤや、ヘリカルギヤに比べて滑り伝動のため、なめらか...

適応モータ
その他
軸方向
90度
特性
ウォームギア
本体取付
脚付
軸種類
中実
モータ有無
なし
軸方向
直行軸

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が224型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

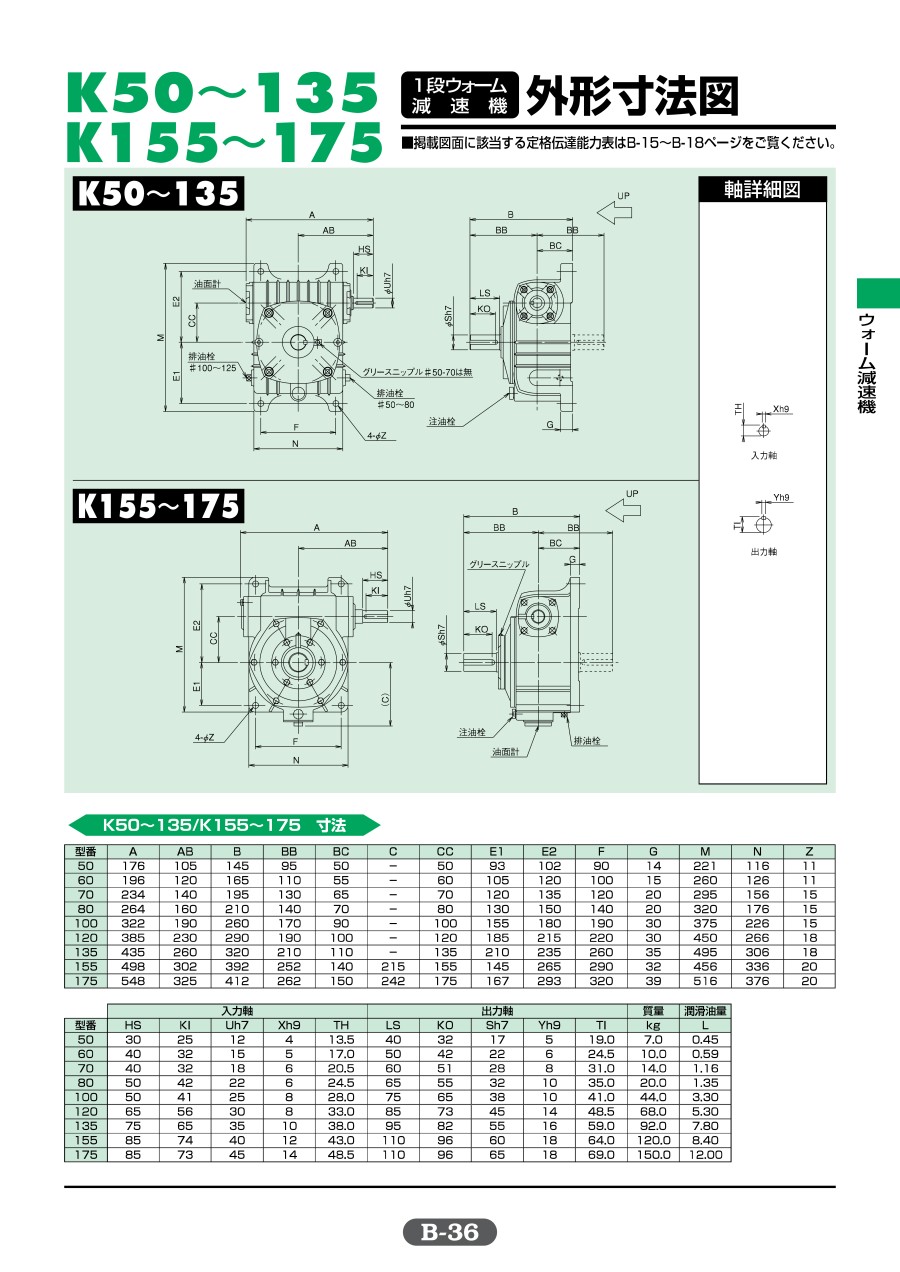

外形図

規格表

型番	A	AB	B	BB	BC	C	CC	E1	E2	F	G	M	N	Z
50	176	105	145	95	50	-	50	93	102	90	14	221	116	11
60	196	120	165	110	55	-	60	105	120	100	15	260	126	11
70	234	140	195	130	65	-	70	120	135	120	20	295	156	15
80	264	160	210	140	70	-	80	130	150	140	20	320	176	15
100	322	190	260	170	90	-	100	155	180	190	30	375	226	15
120	385	230	290	190	100	-	120	185	215	220	30	450	266	18
135	435	260	320	210	110	-	135	210	235	260	35	495	306	18

型番	入力軸					出力軸					質量	潤滑油量
型番	HS	KI	Uh7	Xh9	TH	LS	KO	Sh7	Yh9	TI	kg	L
50	30	25	12	4	13.5	40	32	17	5	19.0	7.0	0.45
60	40	32	15	5	17.0	50	42	22	6	24.5	10.0	0.59
70	40	32	18	6	20.5	60	51	28	8	31.0	14.0	1.16
80	50	42	22	6	24.5	65	55	32	10	35.0	20.0	1.35
100	50	41	25	8	28.0	75	65	38	10	41.0	44.0	3.30
120	65	56	30	8	33.0	85	73	45	14	48.5	68.0	5.30
135	75	65	35	10	38.0	95	82	55	16	59.0	92.0	7.80
155	85	74	40	12	43.0	110	96	60	18	64.0	120.0	8.40
175	85	73	45	14	48.5	110	96	65	18	69.0	150.0	12.00

型番リスト

表示件数

型番

減速比

軸径

(mm)

出力軸配置

型番(歯車中心距離)

トラスココード

RoHS?

最小発注数量

10	17	左下側	50	-	10	1個
15	17	左下側	50	-	10	1個
20	17	左下側	50	-	10	1個
25	17	左下側	50	-	10	1個
30	17	左下側	50	-	10	1個
40	17	左下側	50	-	10	1個
50	17	左下側	50	-	10	1個
60	17	左下側	50	-	10	1個
10	17	左上側	50	810-9967	10	1個
15	17	左上側	50	827-7426	10	1個
20	17	左上側	50	810-9968	10	1個
25	17	左上側	50	827-7427	10	1個
30	17	左上側	50	810-9969	10	1個
40	17	左上側	50	810-9970	10	1個
50	17	左上側	50	810-9971	10	1個
60	17	左上側	50	810-9972	10	1個
10	17	右下側	50	-	10	1個
15	17	右下側	50	-	10	1個
20	17	右下側	50	-	10	1個
25	17	右下側	50	-	10	1個
30	17	右下側	50	-	10	1個
40	17	右下側	50	-	10	1個
50	17	右下側	50	-	10	1個
60	17	右下側	50	-	10	1個
10	17	右上側	50	827-7428	10	1個
15	17	右上側	50	827-7429	10	1個
20	17	右上側	50	827-7430	10	1個
25	17	右上側	50	827-7431	10	1個
30	17	右上側	50	827-7432	10	1個
40	17	右上側	50	827-7433	10	1個
50	17	右上側	50	827-7434	10	1個
60	17	右上側	50	827-7435	10	1個
10	22	左下側	60	-	10	1個
15	22	左下側	60	-	10	1個
20	22	左下側	60	-	10	1個
25	22	左下側	60	-	10	1個
30	22	左下側	60	-	10	1個
40	22	左下側	60	-	10	1個
50	22	左下側	60	-	10	1個
60	22	左下側	60	-	10	1個
10	22	左上側	60	810-9881	10	1個
15	22	左上側	60	827-7436	10	1個
20	22	左上側	60	810-9882	10	1個
25	22	左上側	60	827-7437	10	1個
30	22	左上側	60	810-9883	10	1個
40	22	左上側	60	810-9884	10	1個
50	22	左上側	60	810-9885	10	1個
60	22	左上側	60	810-9886	10	1個
10	22	右下側	60	-	10	1個
15	22	右下側	60	-	10	1個
20	22	右下側	60	-	10	1個
25	22	右下側	60	-	10	1個
30	22	右下側	60	-	10	1個
40	22	右下側	60	-	10	1個
50	22	右下側	60	-	10	1個
60	22	右下側	60	-	10	1個
10	22	右上側	60	827-7438	10	1個
15	22	右上側	60	827-7439	10	1個
20	22	右上側	60	827-7440	10	1個
25	22	右上側	60	827-7441	10	1個

通常単価(税別) (税込単価)	通常出荷日

25,396円 ( 27,936円 )	16日目
27,993円 ( 30,792円 )	16日目
22,990円 ( 25,289円 )	16日目
25,396円 ( 27,936円 )	16日目
25,396円 ( 27,936円 )	16日目
22,990円 ( 25,289円 )	16日目
22,990円 ( 25,289円 )	16日目
22,990円 ( 25,289円 )	16日目
25,396円 ( 27,936円 )	16日目
25,396円 ( 27,936円 )	16日目
22,990円 ( 25,289円 )	16日目
25,396円 ( 27,936円 )	16日目
25,396円 ( 27,936円 )	16日目
24,899円 ( 27,389円 )	16日目
22,990円 ( 25,289円 )	16日目
22,990円 ( 25,289円 )	16日目
25,396円 ( 27,936円 )	16日目
25,396円 ( 27,936円 )	16日目
23,277円 ( 25,605円 )	16日目
25,396円 ( 27,936円 )	16日目
25,396円 ( 27,936円 )	16日目
22,990円 ( 25,289円 )	16日目
22,990円 ( 25,289円 )	16日目
23,057円 ( 25,363円 )	16日目
26,820円 ( 29,502円 )	16日目
26,820円 ( 29,502円 )	16日目
22,990円 ( 25,289円 )	16日目
25,396円 ( 27,936円 )	16日目
29,899円 ( 32,889円 )	16日目
22,990円 ( 25,289円 )	16日目
22,990円 ( 25,289円 )	16日目
22,990円 ( 25,289円 )	16日目
30,947円 ( 34,042円 )	16日目
30,947円 ( 34,042円 )	16日目
28,385円 ( 31,224円 )	16日目
30,947円 ( 34,042円 )	16日目
30,950円 ( 34,045円 )	16日目
28,385円 ( 31,224円 )	16日目
28,385円 ( 31,224円 )	16日目
28,385円 ( 31,224円 )	16日目
30,947円 ( 34,042円 )	16日目
30,947円 ( 34,042円 )	16日目
28,385円 ( 31,224円 )	16日目
30,947円 ( 34,042円 )	16日目
30,950円 ( 34,045円 )	16日目
30,654円 ( 33,719円 )	16日目
28,385円 ( 31,224円 )	16日目
28,385円 ( 31,224円 )	16日目
30,947円 ( 34,042円 )	16日目
30,947円 ( 34,042円 )	16日目
28,385円 ( 31,224円 )	16日目
30,947円 ( 34,042円 )	16日目
31,769円 ( 34,946円 )	16日目
28,385円 ( 31,224円 )	16日目
28,385円 ( 31,224円 )	16日目
28,385円 ( 31,224円 )	16日目
30,947円 ( 34,042円 )	16日目
30,947円 ( 34,042円 )	16日目
33,899円 ( 37,289円 )	16日目
30,947円 ( 34,042円 )	16日目

基本情報

基本情報

【特長】
・静粛：ハイポイドギヤや、ヘリカルギヤに比べて滑り伝動のため、なめらかで静粛な運転
・セルフロック：出力軸から逆転しにくい特性（セルフロック）が有ります
・直交軸：省スペース設計が可能です
・減速比：一段で高減速比（10～60）
・軸配置：入力軸…全機種片軸、両軸（オプション）を用意しています出力軸…全機種片軸、両軸（オプション）を用意しています
・K形（出力軸垂直形）
・出力軸は、スラスト荷重に強い軸受けを使用しています。ウォームねじが常に潤滑油に浸って潤滑条件が良いため、特に低速運転、高負荷運転に適しています

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一段ウォーム減速機 Sシリーズ K形のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品一段ウォーム減速機 Sシリーズ K形	Sシリーズ W・WP形	Sシリーズ B・BP形	一段ウォーム減速機（中空軸）AOW70C60	TB形スパイラルベベルギヤボックス	FB形ストレートベベルギヤボックス
メーカー	マキシンコー	マキシンコー	マキシンコー	マキシンコー	マキシンコー	マキシンコー
通常価格	22,990円-	21,580円 -	21,580円 -	51,120円	18,288円 -	33,209円 -
通常出荷日	16日目	16日目	16日目	10日目	在庫品1日目〜	10日目〜
適応モータ	その他	その他	その他	その他	-	-
軸方向	90度	90度	90度	90度	T型	T型
特性	ウォームギア	ウォームギア	ウォームギア	ウォームギア	スパイラルベベルギア	ストレートベベルギア
本体取付	脚付	脚付	脚付	脚なし	脚付	脚なし
軸種類	中実	中実	中実	中空	中実	中実
