型番	A	AB	B	BB	CC	E	F	G	H	HD	HL	LL	M	N	Z
50	176	105	145	95	50	110	95	15	175	-	50	100	140	120	11
60	196	120	165	110	60	120	105	20	205	-	60	120	150	130	11
70	234	140	195	130	70	150	115	20	238	-	70	140	190	150	15
80	264	160	210	140	80	180	135	20	268	-	80	160	220	170	15

型番	入力軸					出力軸					質量	潤滑油量
型番	HS	KI	Uh7	Xh9	TH	LS	KO	Sh7	Yh9	TI	kg	L
50	30	25	12	4	13.5	40	32	17	5	19.0	7.0	0.20
60	40	32	15	5	17.0	50	42	22	6	24.5	10.0	0.34
70	40	32	18	6	20.5	60	51	28	8	31.0	14.0	0.52
80	50	42	22	6	24.5	65	55	32	10	35.0	20.0	0.68

型番リスト

表示件数

型番

減速比

軸径

(mm)

出力軸配置

型番(歯車中心距離)

トラスココード

RoHS?

最小発注数量

10	17	左側	50	827-7286	10	1個
15	17	左側	50	827-7287	10	1個
20	17	左側	50	827-7288	10	1個
25	17	左側	50	827-7289	10	1個
30	17	左側	50	827-7290	10	1個
40	17	左側	50	827-7291	10	1個
50	17	左側	50	827-7292	10	1個
60	17	左側	50	827-7293	10	1個
10	17	右側	50	810-9993	10	1個
15	17	右側	50	827-7294	10	1個
20	17	右側	50	810-9994	10	1個
25	17	右側	50	827-7295	10	1個
30	17	右側	50	810-9995	10	1個
40	17	右側	50	810-9996	10	1個
50	17	右側	50	810-9997	10	1個
60	17	右側	50	810-9998	10	1個
10	22	左側	60	827-7296	10	1個
15	22	左側	60	827-7297	10	1個
20	22	左側	60	827-7298	10	1個
25	22	左側	60	827-7299	10	1個
30	22	左側	60	827-7300	10	1個
40	22	左側	60	827-7301	10	1個
50	22	左側	60	827-7302	10	1個
60	22	左側	60	827-7303	10	1個
10	22	右側	60	810-9999	10	1個
15	22	右側	60	827-7304	10	1個
20	22	右側	60	811-0001	10	1個
25	22	右側	60	827-7305	10	1個
30	22	右側	60	811-0002	10	1個
40	22	右側	60	811-0003	10	1個
50	22	右側	60	811-0004	10	1個
60	22	右側	60	811-0005	10	1個
10	28	左側	70	827-7306	10	1個
15	28	左側	70	827-7307	10	1個
20	28	左側	70	827-7308	10	1個
25	28	左側	70	827-7309	10	1個
30	28	左側	70	827-7310	10	1個
40	28	左側	70	827-7311	10	1個
50	28	左側	70	827-7312	10	1個
60	28	左側	70	827-7313	10	1個
10	28	右側	70	811-0006	10	1個
15	28	右側	70	827-7314	10	1個
20	28	右側	70	811-0007	10	1個
25	28	右側	70	827-7315	10	1個
30	28	右側	70	811-0008	10	1個
40	28	右側	70	811-0009	10	1個
50	28	右側	70	811-0010	10	1個
60	28	右側	70	811-0011	10	1個
10	32	左側	80	827-7316	10	1個
15	32	左側	80	827-7317	10	1個
20	32	左側	80	827-7318	10	1個
25	32	左側	80	827-7319	10	1個
30	32	左側	80	827-7320	10	1個
40	32	左側	80	827-7321	10	1個
50	32	左側	80	827-7322	10	1個
60	32	左側	80	827-7323	10	1個
10	32	右側	80	810-9989	10	1個
15	32	右側	80	827-7324	10	1個
20	32	右側	80	810-9990	10	1個
25	32	右側	80	827-7325	10	1個

通常単価(税別) (税込単価)	通常出荷日

25,394円 ( 27,933円 )	16日目
23,311円 ( 25,642円 )	16日目
21,580円 ( 23,738円 )	16日目
25,653円 ( 28,218円 )	16日目
25,388円 ( 27,927円 )	16日目
23,330円 ( 25,663円 )	16日目
24,899円 ( 27,389円 )	16日目
24,899円 ( 27,389円 )	16日目
25,653円 ( 28,218円 )	16日目
23,311円 ( 25,642円 )	16日目
23,330円 ( 25,663円 )	16日目
23,311円 ( 25,642円 )	16日目
25,899円 ( 28,489円 )	16日目
22,907円 ( 25,198円 )	16日目
23,483円 ( 25,831円 )	16日目
25,122円 ( 27,634円 )	16日目
28,385円 ( 31,224円 )	16日目
28,385円 ( 31,224円 )	16日目
26,387円 ( 29,026円 )	16日目
28,385円 ( 31,224円 )	16日目
28,382円 ( 31,220円 )	16日目
29,148円 ( 32,063円 )	16日目
26,387円 ( 29,026円 )	16日目
32,899円 ( 36,189円 )	16日目
28,385円 ( 31,224円 )	16日目
28,385円 ( 31,224円 )	16日目
29,148円 ( 32,063円 )	16日目
28,385円 ( 31,224円 )	16日目
33,899円30,509円 ( 33,560円 )	16日目
29,148円 ( 32,063円 )	16日目
26,387円 ( 29,026円 )	16日目
29,899円27,507円 ( 30,258円 )	16日目
44,899円40,409円 ( 44,450円 )	16日目
43,165円39,711円 ( 43,682円 )	16日目
36,494円 ( 40,143円 )	16日目
39,416円 ( 43,358円 )	16日目
40,037円 ( 44,041円 )	16日目
36,494円 ( 40,143円 )	16日目
36,494円 ( 40,143円 )	16日目
42,899円 ( 47,189円 )	16日目
39,416円 ( 43,358円 )	16日目
39,416円 ( 43,358円 )	16日目
42,899円38,609円 ( 42,470円 )	16日目
39,416円 ( 43,358円 )	16日目
46,899円42,209円 ( 46,430円 )	16日目
42,899円 ( 47,189円 )	16日目
39,637円36,466円 ( 40,113円 )	16日目
39,423円36,269円 ( 39,896円 )	16日目
52,572円48,366円 ( 53,203円 )	16日目
48,975円 ( 53,873円 )	16日目
49,899円 ( 54,889円 )	16日目
48,975円 ( 53,873円 )	16日目
52,370円48,180円 ( 52,998円 )	16日目
42,989円 ( 47,288円 )	16日目
49,899円44,909円 ( 49,400円 )	16日目
42,989円 ( 47,288円 )	16日目
48,975円 ( 53,873円 )	16日目
48,975円 ( 53,873円 )	16日目
46,688円 ( 51,357円 )	16日目
52,572円48,366円 ( 53,203円 )	16日目

基本情報

基本情報

【特長】
・静粛：ハイポイドギヤや、ヘリカルギヤに比べて滑り伝動のため、なめらかで静粛な運転。
・直交軸：省スペース設計が可能です。
・減速比：一段で高減速比（10～60）。
・軸配置：入力軸…全機種片軸、両軸（オプション）を用意しています。出力軸…全機種片軸、両軸（オプション）を用意しています。
・B形（下ウォーム形）ウォームねじが常に潤滑油に浸って潤滑条件が良いため、特に低速運転、高負荷運転に適しています。
・出力軸の位置が高く、出力軸に半径の大きなプーリ、スプロケットなどの機器の連結が容易です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

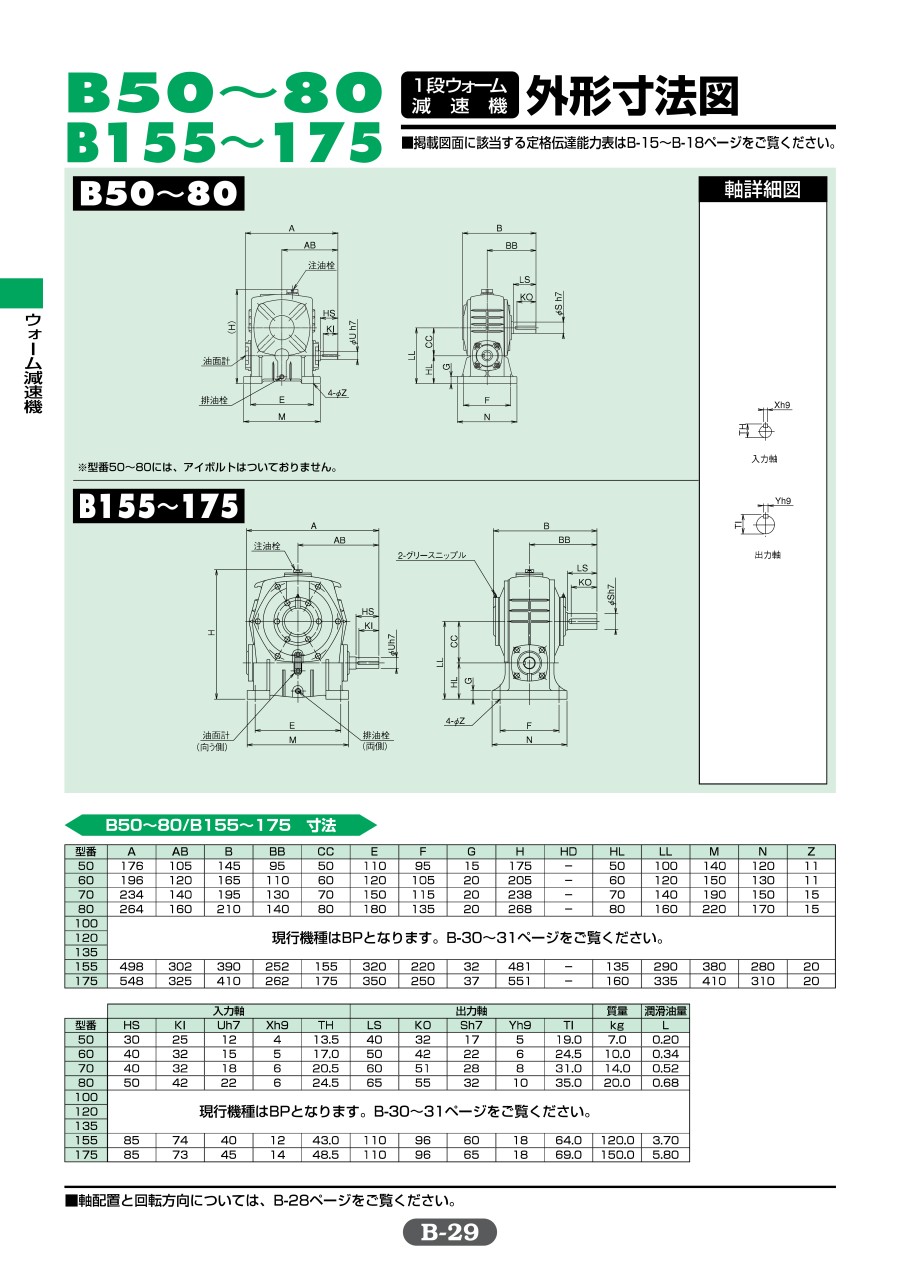

BPの外形図についてはこちらをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
