FB形ストレートベベルギヤボックス

カタログ |

通常単価(税別): 33,209円～125,207円

税込単価: 36,530円～137,728円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキシンコー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキシンコー

通常出荷日：16 日目～

【特長】・強靭な設計：苛酷な使用を要求される産業機械用として強度を十分に考慮し...

軸方向
T型
特性
ストレートベベルギア
本体取付
脚なし
軸種類
中実
モータ有無
なし
軸方向
直行軸

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が54型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

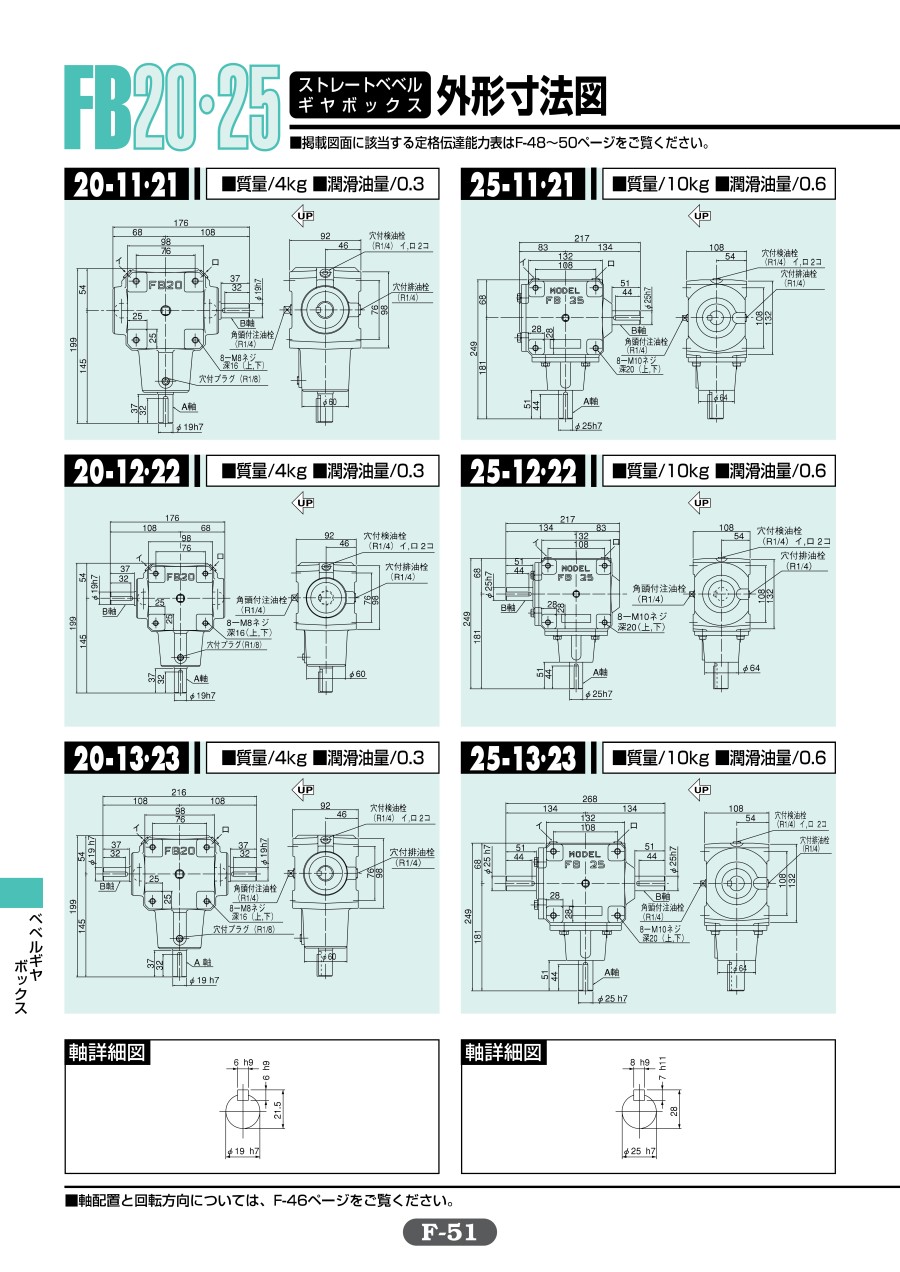

外形図
