メカニカル部品技術窓口
ロスタ揺動マウント AB
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
AB-27-Nの仕様・寸法情報
種類
防振マウント・空気ばね
材質
[ゴム] ゴム
最大許容荷重(範囲)(N)
701～2500
接続形状
通し穴
高さH・厚さT(mm)
235
最大許容荷重(N)
800
厚さ(mm)
80
特性
標準$防振性
商品情報
外形図
AB-15～27-N
AB-38-N
AB-45～50-N
AB-50-N-2
製品仕様
製品仕様
| 型番 | 使用荷重範囲 ［N］ | 動的ばね定数［N/mm］ | 質量［kg］ | |
|---|---|---|---|---|
| 垂直方向 | 水平方向 | |||
| AB-15-N | 50～160 | 10 | 6 | 0.5 |
| AB-18-N | 120～350 | 20 | 14 | 1.2 |
| AB-27-N | 250～800 | 40 | 25 | 2.2 |
| AB-38-N | 600～1,600 | 60 | 30 | 5.1 |
| AB-45-N | 1,200～3,000 | 100 | 50 | 11.5 |
| AB-50-N | 2,500～6,000 | 190 | 85 | 19.1 |
| AB-50-N-2 | 4,200～10,000 | 320 | 140 | 32.2 |
※動的ばね定数は、定格荷重時で周波数が960min-1、振幅が8mm 時のデータです。
規格表
単位：mm
| 型番 | A 無負荷時 | A 最大荷重時 | B 無負荷時 | B 最大荷重時 | C | D | E | F | H | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AB-15-N | 168 | 114 | 70 | 88 | 80 | 7 | 50 | 65 | 3 | 10 | 40 | 52 | - |
| AB-18-N | 208 | 146 | 88 | 104 | 100 | 9 | 60 | 80 | 3.5 | 14 | 50 | 67 | - |
| AB-27-N | 235 | 170 | 94 | 116 | 100 | 11 | 80 | 105 | 4.5 | 17 | 60 | 80 | - |
| AB-38-N | 305 | 225 | 120 | 147 | 125 | 13 | 100 | 125 | 6 | 21 | 80 | 104 | 40 |
| AB-45-N | 353 | 257 | 141 | 172 | 140 | 13×26 | 115 | 145 | 8 | 28 | 100 | 132 | 58 |
| AB-50-N | 380 | 277 | 150 | 184 | 150 | 17×27 | 130 | 170 | 12 | 35 | 120 | 160 | 60 |
| AB-50-N-2 | 380 | 277 | 150 | 184 | 150 | 17×27・17×33 | 130 | 170 | 12 | 40 | 200 | 245 | 70 |
※ AB-50-N-2のD 寸法は、3 つある取り付け穴の内、中央の穴のみ17×33となります。
使用例
取り付け
1台の振動モータによる加振
1台の振動モータの加振によるスクリーンの動きはだ円振動となります。振動モータは、その据え付け中心をスクリーンの重心に向け、垂直方向から20 ～ 25°傾けて取り付けます。
1台の振動モータの加振によるスクリーンの動きはだ円振動となります。振動モータは、その据え付け中心をスクリーンの重心に向け、垂直方向から20 ～ 25°傾けて取り付けます。
2台の振動モータによる加振
2台の振動モータの加振によるスクリーンの動きは直線振動となります。振動モータの回転方向はおたがいに逆回転となります。2台の振動モータは、その据え付け中心をスクリーンの重心に向け、垂直方向から20 ～ 25°傾けて取り付けます。
2台の振動モータの加振によるスクリーンの動きは直線振動となります。振動モータの回転方向はおたがいに逆回転となります。2台の振動モータは、その据え付け中心をスクリーンの重心に向け、垂直方向から20 ～ 25°傾けて取り付けます。
ピボットベースに取り付けた振動モータ加振
ピボットベースに取り付けた振動モータの加振によるスクリーンの動きは、ほぼ直線振動に近い形となります。ピボットベースによる加振は小型スクリーンなどに有効です。振動モータは、その据え付け中心をスクリーンの重心に向け、垂直方向から20 ～ 25°傾けて取り付けます。
ピボットベースに取り付けた振動モータの加振によるスクリーンの動きは、ほぼ直線振動に近い形となります。ピボットベースによる加振は小型スクリーンなどに有効です。振動モータは、その据え付け中心をスクリーンの重心に向け、垂直方向から20 ～ 25°傾けて取り付けます。
商品特長詳細
設計上の確認事項
■選定
■機械振動
振動絶縁においてもっとも重要なことは、機械から発生する振動数と固有振動数の比を√2 以上にとることです。右図はその比と振動吸収の割合をグラフにしたものです。
■ばね特性
圧縮方向ばね特性AB-15・18・27・38-N
圧縮方向ばね特性AB-45・50-N・50-N-2
詳細情報
基本情報
【特長】
・振動モータを使った振動コンベアーや振動ふるい機のマウントに利用できます。
・この組み合わせは、垂直方向に非常にやわらかく、柔軟なサポートが可能です。
・並列に複数個使用することで、大容量の荷重まで受けられます。
・ABモデルは、振動モータによる加振力を効率よく伝達する一方で、床など外部への振動も吸収できます。
ご注意
- 型式：AB-45-N,AB-50-N,AB-50-N-2について、材質および一部の寸法を変更する事になりました。機能/性能について変更はございません。詳細はこちらから御確認下さい。変更時期：2022年6月を目途に在庫が無くなり次第順次切り替え。

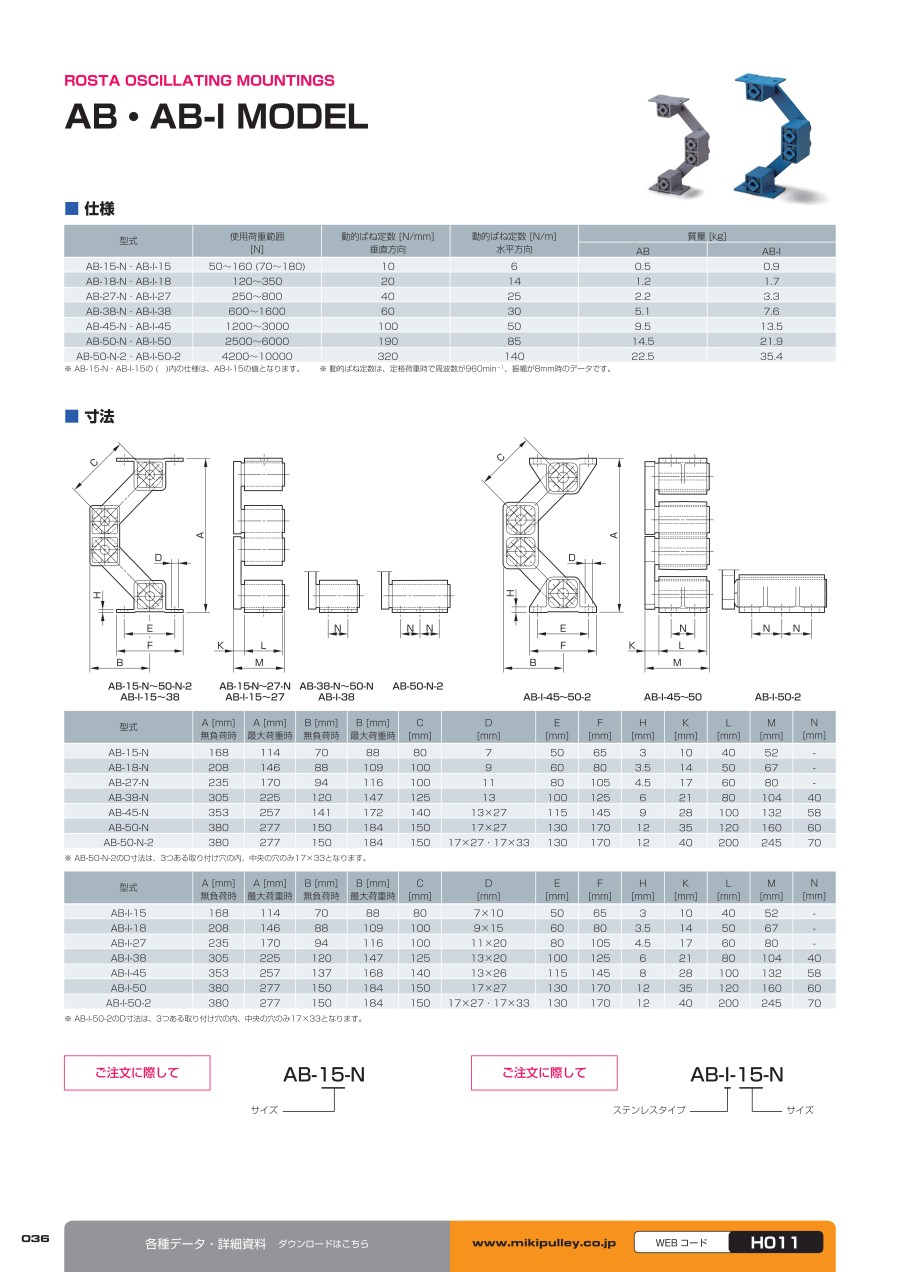

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ロスタ揺動マウント ABの型番AB-27-Nのページです。
型番AB-27-Nに関する仕様情報を記載しております。
