シェル形針状ころ軸受 外輪付き
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 309円～2,127円
- 税込単価
- 340円～2,340円
薄い鋼板から精密絞り加工で外輪を成形し、その軌道面を表面硬化した後に針状ころと...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- HK0306T2はHK0306FT2へ名称変更となりました。規格・仕様の変更はございません。弊社Webカタログでは引き続きHK0306T2にてご購入いただけます。
未確定：候補が192型番あります。
商品情報

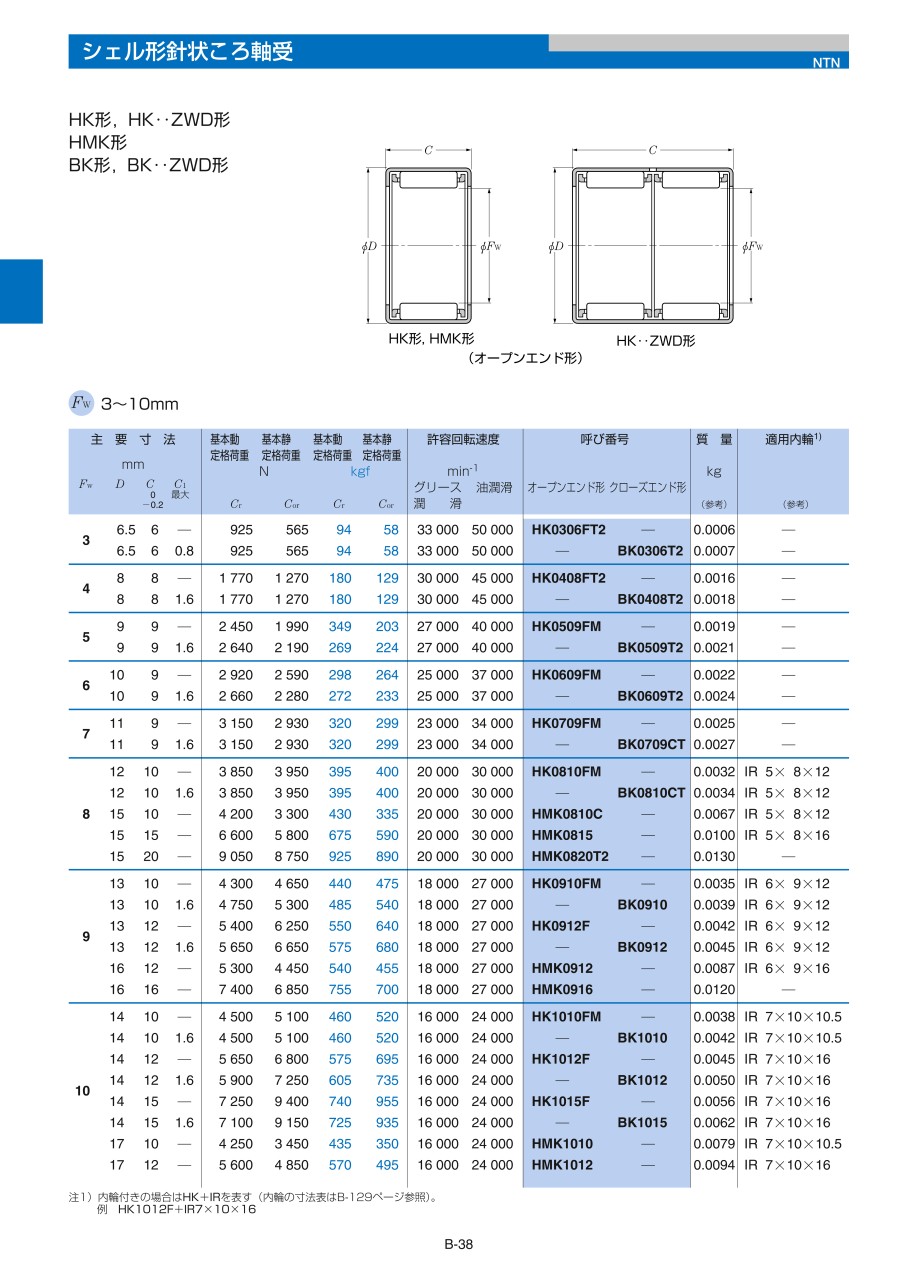

外形図
HK形, HMK形（オープンエンド形）
HK‥ZWD形（オープンエンド形）
BK形（クローズエンド形）
BK‥ZWD形（クローズエンド形）
商品特長詳細
小スペース化とコスト節減が可能なシェル形針状ころ軸受
薄い鋼板から精密絞り加工で外輪を成形し、その軌道面を表面硬化した後に針状ころと保持器を組付けた軸受である（接尾記号に「M」がつく型番については組立て後に熱処理を行っている）。外輪をもつ軸受としては最も断面高さが小さく、小スペース化とコスト節減が可能。
通常、内輪を用いずに軸を直接軌道面とする設計がとられる。外輪は針状ころと保持器が分離しない構造となっており、軸受は剛性のあるハウジングに適切なはめあいで圧入するだけでアキシアル方向の固定のために止め輪などは必要なく、取扱いが簡便。
シェル形針状ころ軸受の形式・構造及び特徴
| 形式 | 適用軸径（mm） | 呼び番号 | 構成内容及び寸法 | 備考 | ||
|---|---|---|---|---|---|---|
| HK （HK・・T2） | 標準 シリーズ | オープンエンド | φ3～φ50 | HK0609T2 | 内接円径：φ6 幅寸法：9 T2：樹脂保持器 | 接尾記号T2は, ポリアミド樹脂成形保持器を使用のため, 許容温度は120℃, 連続使用では100℃以下で用いること。 接尾記号にFが付くものはプレミアムシェル軸受。詳細はCATNO.3029（プレミアムシェル軸受）を参照。接尾記号にMが付くものは組立後熱処理品（プリ・ベント仕様） |
| HK・・L | オープンエンド 片側シール | φ12～φ50 | HK2018L/3AS | 内接円径：φ20 幅寸法：18 L：片側シール 3AS：グリース | 片側又は両側に合成ゴムの密封シールを内蔵したシール形式（接尾記号：L又はLL）は, 内部にリチウム石けん基グリースを封入してある。 シール及びグリース劣化を防ぐため, 使用温度は-20～120℃, 連続使用では100℃以内にすること。 この形式は、同一寸法の開放形よりもころ長さが短く, 定格荷重が小さくなっている。 | |
| HK・・LL | オープンエンド 両側シール | φ12～φ50 | HK2020LL/3AS | 内接円径：φ20 幅寸法：20 LL：両側シール 3AS：グリース | ||
| HK・・ZWD | オープンエンド 複列タイプ | φ15～φ30 | HK2030ZWD | 内接円径：φ20 幅寸法：30 ZW：保持器複列 D：外輪油穴 | この形式は, 外輪に油穴が設けてある。 | |
| HMK （HMK・・T2） | オープンエンド | φ8～φ50 | HMK2015 | 内接円径：φ20 幅寸法：15 | 接尾記号T2は, ポリアミド樹脂成形保持器を使用のため, 許容温度は120℃, 連続使用では100℃以下で用いること。 | |
| HMK・・L | オープンエンド 片側シール | φ8～φ50 | HMK2018L/3AS | 内接円径：φ20 幅寸法：18 L：片側シール 3AS：グリース | 片側又は両側に合成ゴムの密封シールを内蔵したシール形式（接尾記号：L又はLL）は, 内部にリチウム石けん基グリースを封入してある。 シール及びグリース劣化を防ぐため, 使用温度は-20～120℃, 連続使用では100℃以内にすること。 この形式は, 同一寸法の開放形よりもころ長さが短く, 定格荷重が小さくなっている。 | |
| HMK・・LL | オープンエンド 両側シール | φ8～φ50 | HMK2021LL/3AS | 内接円径：φ20 幅寸法：20 LL：両側シール 3AS：グリース | ||
| HMK・・ZWD | オープンエンド 複列タイプ | φ38～φ50 | HK3845ZWD | 内接円径：φ38 幅寸法：45 ZW：保持器複列 D：外輪油穴 | この形式は, 外輪に油穴が設けてある。 | |
| BK （BK・・T2） | クローズエンド | φ3～φ50 | BK2020C | 内接円径：φ20 幅寸法：20 C：溶接保持器 | 接尾記号T2は、ポリアミド樹脂成形保持器を使用のため, 許容温度は120℃, 連続使用では100℃以下で用いると。 | |
| BK・・L | クローズエンド 片側シール | φ12～φ50 | BK2018L/3AS | 内接円径：φ20 幅寸法：18 L：片側シール 3AS：グリース | このシール形式（接尾記号：L）は, 内部にリチウム石けん基グリースを封入してある。 シール及びグリース劣化を防ぐため, 使用温度は-20～120℃, 連続使用は100℃以内にすること。 | |
| BK・・ZWD | クローズエンド 複列タイプ | φ15～φ30 | BK2030ZWD | 内接円径：φ20 幅寸法：30 ZW：保持器複列 D：外輪油穴 | この形式は, 外輪に油穴が設けてある。 | |
許容回転数について
許容回転数は、以下前提により達成できる許容回転数です。
- NTN社推奨のグリースを適量封入し、十分ななじみ運転と外筒冷却等による発生熱の除去をした条件下での使用。
- 定圧予圧での使用。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
707円 ( 778円 ) | 7日目 |
701円 ( 771円 ) | 7日目 |
942円 ( 1,036円 ) | 4日目 |
816円 ( 898円 ) | 4日目 |
1,222円 ( 1,344円 ) | 7日目 |
1,405円 ( 1,546円 ) | 4日目 |
1,384円 ( 1,522円 ) | 6日目 |
1,487円 ( 1,636円 ) | 在庫品1日目当日出荷可能 |
1,537円 ( 1,691円 ) | 7日目 |
1,976円 ( 2,174円 ) | 4日目 |
641円 ( 705円 ) | 4日目 |
509円 ( 560円 ) | 在庫品1日目当日出荷可能 |
489円 ( 538円 ) | 在庫品1日目当日出荷可能 |
409円 ( 450円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 4日目 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 4日目 |
406円 ( 447円 ) | 在庫品1日目当日出荷可能 |
524円 ( 576円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
481円 ( 529円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
474円 ( 521円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 4日目 |
621円 ( 683円 ) | 在庫品1日目当日出荷可能 |
364円 ( 400円 ) | 在庫品1日目当日出荷可能 |
563円 ( 619円 ) | 在庫品1日目当日出荷可能 |
365円 ( 402円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 7日目 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
513円 ( 564円 ) | 在庫品1日目当日出荷可能 |
537円 ( 591円 ) | 在庫品1日目当日出荷可能 |
563円 ( 619円 ) | 在庫品1日目当日出荷可能 |
542円 ( 596円 ) | 在庫品1日目当日出荷可能 |
627円 ( 690円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 4日目 |
478円 ( 526円 ) | 5日目 |
559円 ( 615円 ) | 4日目 |
561円 ( 617円 ) | 4日目 |
658円 ( 724円 ) | 4日目 |
452円 ( 497円 ) | 4日目 |
494円 ( 543円 ) | 在庫品1日目当日出荷可能 |
456円 ( 502円 ) | 7日目 |
672円 ( 739円 ) | 在庫品1日目当日出荷可能 |
785円 ( 864円 ) | 在庫品1日目当日出荷可能 |
626円 ( 689円 ) | 在庫品1日目当日出荷可能 |
548円 ( 603円 ) | 2日目 |
686円 ( 755円 ) | 4日目 |
655円 ( 721円 ) | 在庫品1日目当日出荷可能 |
439円 ( 483円 ) | 7日目 |
568円 ( 625円 ) | 在庫品1日目当日出荷可能 |
498円 ( 548円 ) | 7日目 |
711円 ( 782円 ) | 在庫品1日目当日出荷可能 |
492円 ( 541円 ) | 7日目 |
486円 ( 535円 ) | 4日目 |
648円 ( 713円 ) | 4日目 |
673円 ( 740円 ) | 在庫品1日目当日出荷可能 |
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
薄い鋼板から精密絞り加工で外輪を成形し、その軌道面を表面硬化した後に針状ころと保持器を組付けた軸受。
【特長】
・外輪をもつ軸受としては最も断面高さが小さく、小スペース化とコスト節減が可能
・内輪を用いずに軸を直接軌道面にしてコンパクト設計が可能
・外輪は針状ころと保持器が分離しない構造
・剛性のあるハウジングに適切なはめあいで圧入するだけでアキシアル方向の固定のために止め輪などは不要
【用途】
・重荷重、高速、自動車用ギアボックスなど
・鉄鋼設備、鉱山・建機、工作機械
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- HK0306T2はHK0306FT2へ名称変更となりました。規格・仕様の変更はございません。弊社Webカタログでは引き続きHK0306T2にてご購入いただけます。
カタログ
商品担当おすすめ
シェル形針状ころ軸受 外輪付きのレビュー
治具
5
5.02019/07/03
数がそろっていて納期が早いので助かります、サイトが重すぎる時があるのが難点ですが・・・
3人が参考にしています。
可動機械の軸受けに使用
5
5.02018/12/12
これまで車両メーカーから仕入れていたが、同様のものをこちらで安く、単品で仕入れることが出来て、とても助かった。
2人が参考にしています。
装置の内部部品
5
5.02021/07/20
装置の内部部品に使用。メーカー品で品質的に全く問題ありません。
必要数量を短納期で購入出来ました。
1人が参考にしています。
弊社製作品部品
5
5.02020/08/10
弊社製作品の部品として使用しています。NTNさんの製品なので安心して使用できますし、またミスミさんで購入するとお安くの短...もっと読む
1人が参考にしています。
動力機に利用
5
5.02018/10/30
この商品は動力機に取り付けていて、型が決まっているので購入しています。品質に問題のない商品で、不良などはありません。標準...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
Q精度測定したいのですが？
A
一般のベアリングに比べてケースが薄肉なので、精度の良いハウジングに圧入後に精度を持つようになっていますので、単体の測定は無意味です。
リングゲージを圧入後、プラグゲージまたはテーパゲージを用いて内径測定を行います。
リングゲージに圧入した軸受は製品に組み込まないようにしてください。
リングゲージを圧入後、プラグゲージまたはテーパゲージを用いて内径測定を行います。
リングゲージに圧入した軸受は製品に組み込まないようにしてください。
