メカニカル部品技術窓口
金型温調継手 金型埋め込み用ネジ部（ソケット）
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| 使用流体 | 空気 | 水（清水／条件有※） | 熱媒体油（条件有※） |
|---|---|---|---|
| 最高使用圧力 | 0.9MPa | ||
| 使用真空圧力 | -100kPa | - | |
| 使用温度範囲 | 0～60℃ （凍結なきこと） | 0～99℃ （凍結なきこと） | 0～120℃ （凍結なきこと） |
- ※ 使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
- 1.水、熱媒体油使用の際は、サージの圧力を最高使用圧力以下に抑えて使用してください。
- 2.水、熱媒体油使用の際はインサートリングを必ず使用してください。
適用サイズ
ネジサイズ（ソケット）| 管用テーパオネジ | R1/8, R1/4, R3/8, R1/2 |
|---|
型式表示例
構造

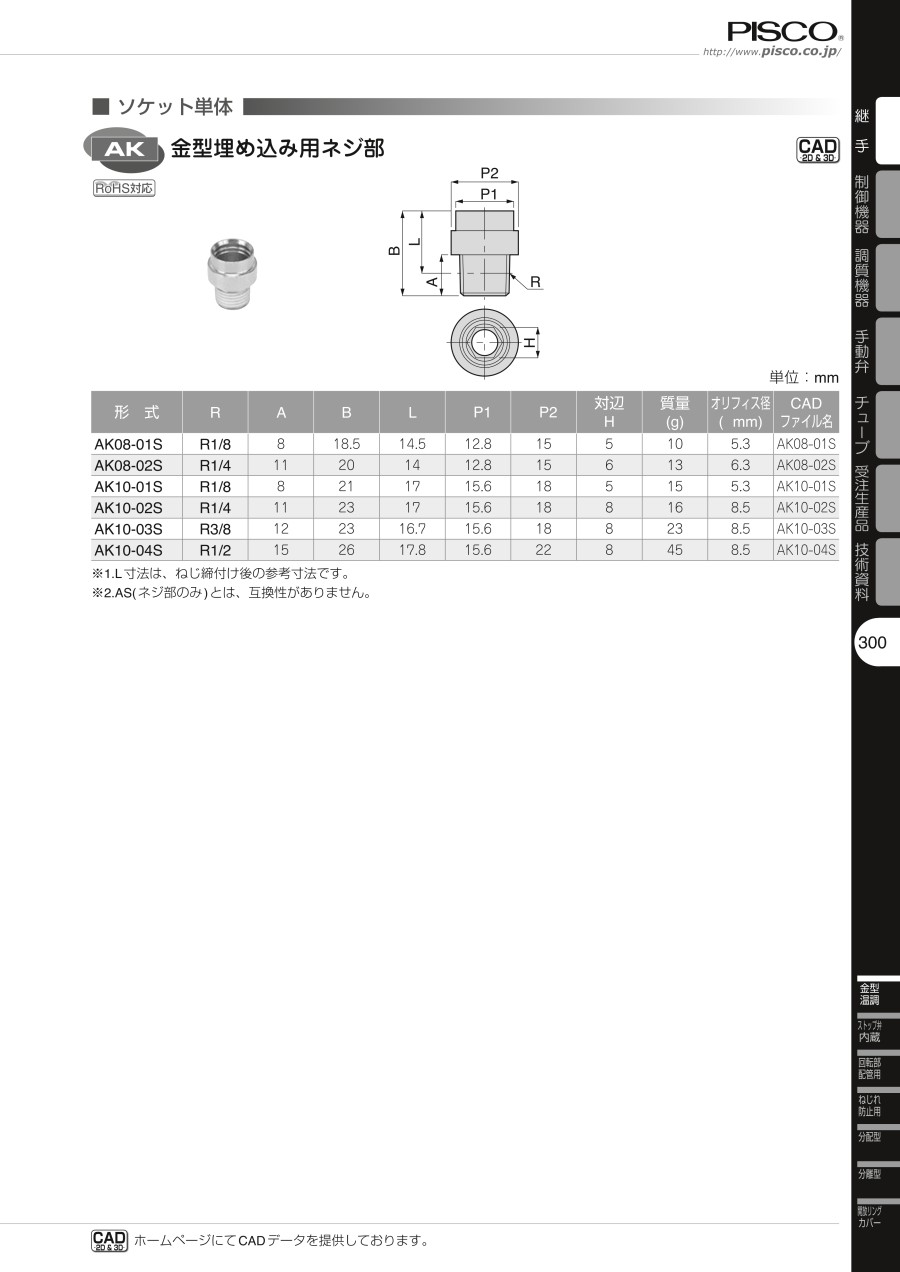

規格表
| 形式 | R | A | B | L | φP1 | φP2 | 対辺 H | 質量（g） | オリフィス径 |
|---|---|---|---|---|---|---|---|---|---|
| AK 08-01S | R1/8 | 8 | 18.5 | 14.5 | 13 | 15 | 5 | 10 | 5.3 |
| AK 08-02S | R1/4 | 11 | 20 | 14 | 13 | 15 | 6 | 13 | 6.3 |
| AK 10-01S | R1/8 | 8 | 21 | 17 | 15.5 | 18 | 5 | 15 | 5.3 |
| AK 10-02S | R1/4 | 11 | 23 | 17 | 15.5 | 18 | 8 | 15.5 | 8.5 |
| AK 10-03S | R3/8 | 12 | 23 | 16.5 | 15.5 | 18 | 8 | 22.5 | 8.5 |
| AK 10-04S | R1/2 | 15 | 26 | 18 | 15.5 | 22 | 8 | 44.5 | 8.5 |
- ※1.L寸法は、ねじ締付け後の参考寸法です。
- ※2.AS(ネジ部のみ)とは、互換性がありません。
詳細情報
基本情報
継手部とネジ部が分離可能な金型埋め込み用ネジ部。
【特長】
・金型冷却用のワンタッチ継手。
・プラグ部を取外すと金型に突起が残らない。
・金属部品には黄銅を、シール材にはHNBRを使用。
・熱媒体油、水（清水）、空気を流体として使用可能。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品担当おすすめ
日本ピスコ
金型冷却用 金型温調継手 ワンタッチ継手付ストレート
金型冷却用ワンタッチ継手のプラグ、ソケットのセット商品です。継手部（プラグ）とネジ部（ソケット）が分離するため、脱着は継手部を取外すと金型に突起が残りません。
金型温調継手 金型埋め込み用ネジ部（ソケット）のレビュー
金型温調用
4
4.02018/05/30
金型温調回路に使用しています。
水管取付径が違ってもワンタッチで行けるので便利です。
1人が参考にしています。
水冷配管に使用。
5
5.02021/09/03
客先の指定なので選ぶ事は出来ませんが、これを使用している客先では全ての口に取付けて、カプラにもつなぎ手にも使用していまし...もっと読む
0人が参考にしています。
