商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	空気	水（清水／条件有※）	熱媒体油（条件有※）
最高使用圧力	0.9MPa
使用真空圧力	-100kPa	-
使用温度範囲	0～60℃ （凍結なきこと）	0～99℃ （凍結なきこと）	0～120℃ （凍結なきこと）

※ 使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。

1.水、熱媒体油使用の際は、サージの圧力を最高使用圧力以下に抑えて使用してください。
2.水、熱媒体油使用の際はインサートリングを必ず使用してください。

適用サイズ

チューブ外径サイズ

チューブ外径（mm）	φ6（外径6mm）, φ8（外径8mm）, φ10（外径10mm）, φ12（外径12mm）

ネジサイズ（ソケット）

管用テーパオネジ	R1/8, R1/4, R3/8, R1/2

構造図（エルボタイプ：AKLの場合）

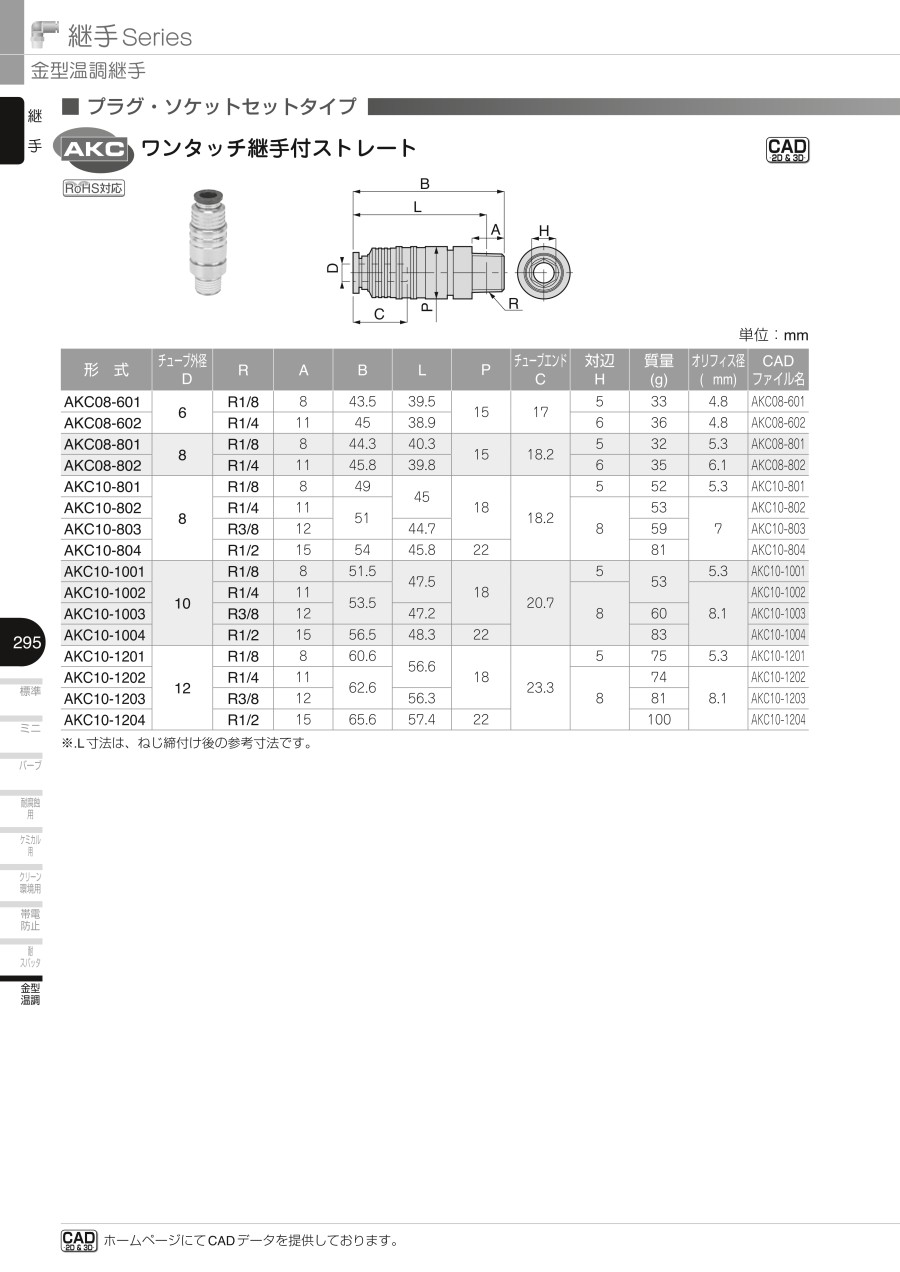

規格表

形式	チューブ外径 φD	R	A	B	L	φP	チューブエンド C	対辺 H	質量（g）	オリフィス径（φmm）
AKC08-601	6	R1/8	8	44	40	15	17	5	33	4.8
AKC08-602	6	R1/4	11	45.5	39.5	15	17	6	36	4.8
AKC08-801	8	R1/8	8	44.5	40.5	15	18.5	5	31.5	5.3
AKC08-802	8	R1/4	11	46	40	15	18.5	6	34.5	6
AKC10-801	8	R1/8	8	49.5	45.5	18	18.5	5	52	5.3
AKC10-802		R1/4	11	51.5	45.5			8	52.5	6
AKC10-803		R3/8	12	51.5	45				59
AKC10-804		R1/2	15	54.5	46.5	22			80.5
AKC10-1001	10	R1/8	8	52	48	18	21	5	52.5	5.3
AKC10-1002		R1/4	11	54	48			8	53	7.5
AKC10-1003		R3/8	12	54	47.5				59.5	7.5
AKC10-1004		R1/2	15	57	49	22			82.5	8.1
AKC10-1201	12	R1/8	8	61	57	18	23.5	5	74.5	5.3
AKC10-1202		R1/4	11	63	57			8	74	7.5
AKC10-1203		R3/8	12	63	56.5				80.5	7.5
AKC10-1204		R1/2	15	66	58	22			99.5	8.1

※ L寸法は、ねじ締付け後の参考寸法です。

選定サポート情報

型式表示例

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

ねじの呼び 1

トラスココード

RoHS?

最小発注数量

6	1/8	-	10	2個
8	1/4	378-0783	10	2個
10	1/8	-	10	2個
10	1/4	378-0791	10	2個
10	1/2	-	10	2個
12	1/4	-	10	2個
12	1/2	-	10	2個
8	1/8	-	10	2個
8	1/4	-	10	2個
8	3/8	-	10	2個
8	1/2	-	10	2個

通常単価(税別) (税込単価)	通常出荷日

1,035円 ( 1,139円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
967円 ( 1,064円 )	在庫品1日目当日出荷可能
1,042円 ( 1,146円 )	在庫品1日目当日出荷可能
1,232円 ( 1,355円 )	8日目
1,327円 ( 1,460円 )	在庫品1日目当日出荷可能
1,235円 ( 1,359円 )	8日目
1,045円 ( 1,150円 )	在庫品1日目当日出荷可能
1,045円 ( 1,150円 )	在庫品1日目当日出荷可能
1,055円 ( 1,161円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	8日目

詳細情報

基本情報

基本情報

ワンタッチ継手付ストレートタイプの金型温調継手。
【特長】
・金型冷却用のワンタッチ継手。
・プラグ部を取外すと金型に突起が残らない。
・金属部品には黄銅を、シール材にはHNBRを使用。
・熱媒体油、水（清水）、空気を流体として使用可能。
・継手部とネジ部が分離可能。

●ピスコワンタッチ継手製品選定ガイド一覧PDF（カタログ）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
金型冷却用金型温調継手ワンタッチ継手付エルボ
金型冷却用ワンタッチ継手のプラグ、ソケットのセット商品です。継手部（プラグ）とネジ部（ソケット）が分離するため、脱着は継手部を取外すと金型に突起が残りません。
日本ピスコ
インサートリング
チューブの収縮を内側から防止する、SUS304製保護リングです。ワンタッチ継手に接続したチューブに水、熱媒体油等、液体を流す場合は必ずご使用ください。
日本ピスコ
一般配管ストレートソフトナイロンチューブ
屈曲疲労に強く長時間安定して使用可能なソフトナイロンチューブです。耐温水チューブとして金型冷却水の配管に最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
