メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
適用チューブ外径1(φ)
~mm- 6
- 8
- 10
タイプ
~mmCAD
- 3D
出荷日
- すべて
- 当日出荷可能
金型温調継手 ワンタッチ継手付エルボ プラグ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 953円～1,368円
- 税込単価
- 1,048円～1,505円
ワンタッチ継手付エルボ プラグタイプの金型温調継手。【特長】・金型冷却用のワン...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | 空気 | 水（清水／条件有※） | 熱媒体油（条件有※） |
|---|---|---|---|
| 最高使用圧力 | 0.9MPa | ||
| 使用真空圧力 | -100kPa | - | |
| 使用温度範囲 | 0～60℃ （凍結なきこと） | 0～99℃ （凍結なきこと） | 0～120℃ （凍結なきこと） |
- ※ 使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
- 1.水、熱媒体油使用の際は、サージの圧力を最高使用圧力以下に抑えて使用してください。
- 2.水、熱媒体油使用の際はインサートリングを必ず使用してください。
適応サイズ
- ワンタッチ継手タイプ
| チューブ外径（mm） | φ6（チューブ外径6mm）, φ8（チューブ外径8mm）, φ10（チューブ外径10mm） |
|---|

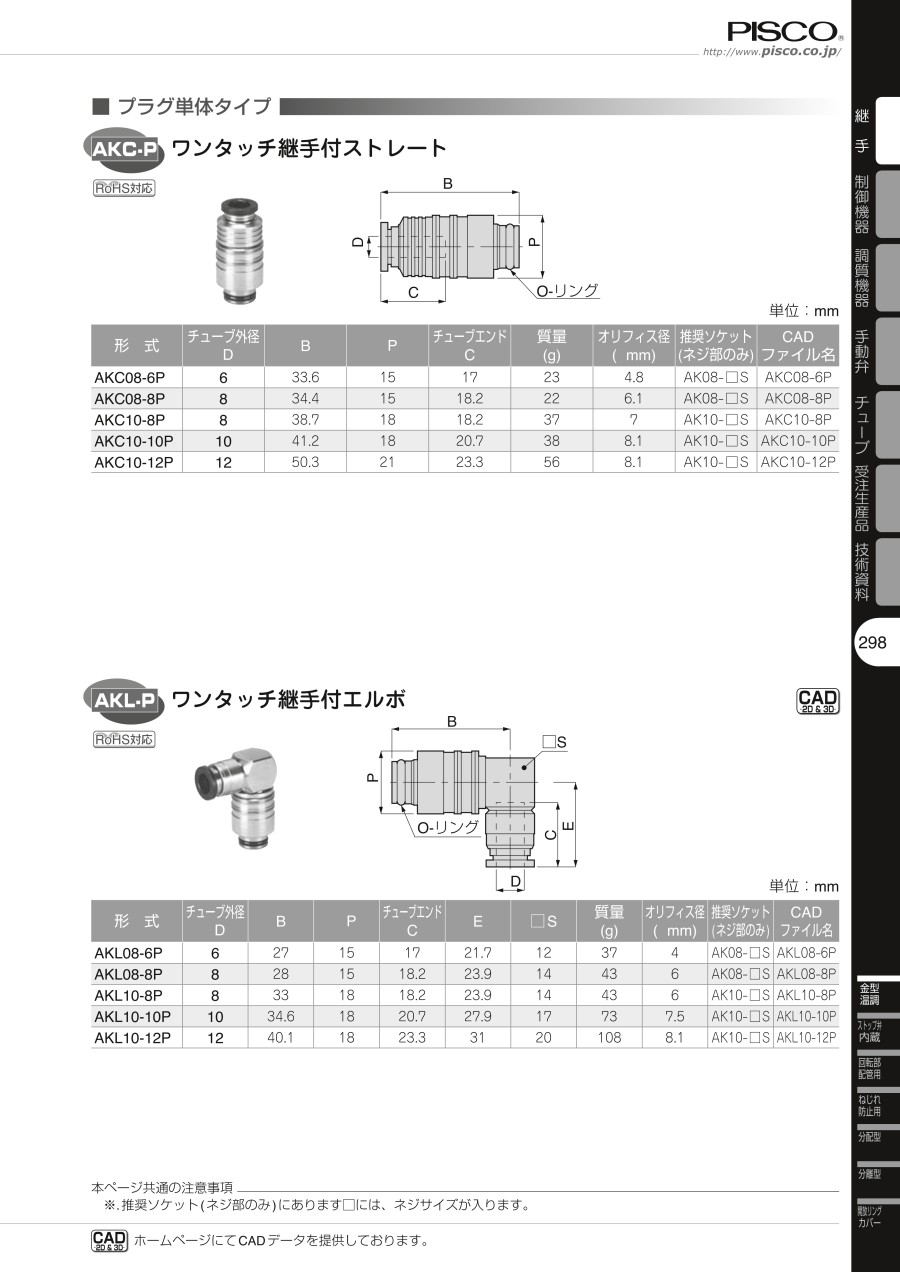

構造図（エルボタイプ：AKLの場合）
規格表
| 型番 | チューブ外径 φD | B | φP | チューブエンド C | E | □S | 質量 （g） | オリフィス径 （φmm） | 推奨ソケット （ネジ部のみ） |
|---|---|---|---|---|---|---|---|---|---|
| AKL08-6P | 6 | 27 | 15 | 17 | 21.7 | 12 | 37 | 4 | AK08-□S |
| AKL08-8P | 8 | 28 | 15 | 18.2 | 23.9 | 14 | 43 | 6 | AK08-□S |
| AKL10-8P | 8 | 33 | 18 | 18.2 | 23.9 | 14 | 43 | 6 | AK10-□S |
| AKL10-10P | 10 | 34.6 | 18 | 20.7 | 27.9 | 17 | 73 | 7.5 | AK10-□S |
- ※ 推奨ソケット（ネジ部のみ）にあります□には、ネジサイズが入ります。
選定サポート情報
型番表示例
詳細情報
基本情報
ワンタッチ継手付エルボ プラグタイプの金型温調継手。
【特長】
・金型冷却用のワンタッチ継手。
・プラグ部を取外すと金型に突起が残らない。
・金属部品には黄銅を、シール材にはHNBRを使用。
・熱媒体油、水（清水）、空気を流体として使用可能。
・継手部とネジ部が分離可能。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品担当おすすめ
金型温調継手 ワンタッチ継手付エルボ プラグのレビュー
継手として利用しています
4
4.02019/07/24
生産設備品付帯の種々配管（エアーダスター、冷却用循環水等）に対する継手として使用しています。接続形態や、管径、着脱頻度高...もっと読む
0人が参考にしています。
