掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	空気	水（清水／条件有※）	熱媒体油（条件有※）
最高使用圧力	0.9MPa
使用真空圧力	-100kPa	-
使用温度範囲	0～60℃ （凍結なきこと）	0～99℃ （凍結なきこと）	0～120℃ （凍結なきこと）

※ 使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。

1.水、熱媒体油使用の際は、サージの圧力を最高使用圧力以下に抑えて使用する。
2.水、熱媒体油使用の際はインサートリングを必ず使用する。

適用サイズ

チューブ外径サイズ

チューブ外径（mm）	φ6（外径6mm）, φ8（外径8mm）, φ10（外径10mm）, φ12（外径12mm）

ネジサイズ（ソケット）

管用テーパオネジ	R1/8, R1/4, R3/8, R1/2

構造

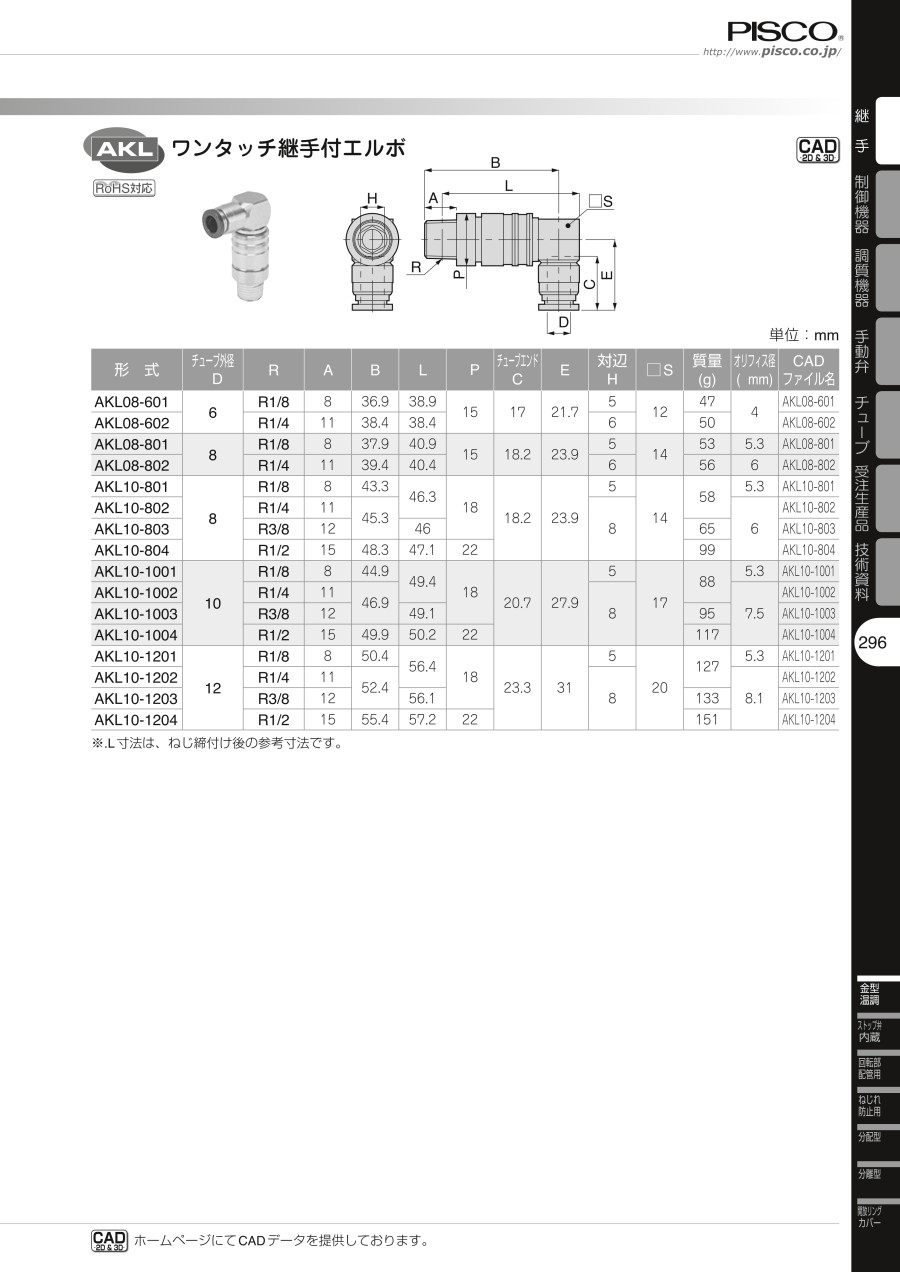

規格表

形式	チューブ外径 φD	R	A	B	L	φP	チューブエンド C	E	対辺 H	□S	質量（g）	オリフィス径（φmm）
AKL08-601	6	R1/8	8	36.9	38.9	15	17	21.7	5	12	47	4
AKL08-602	6	R1/4	11	38.4	38.4	15	17	21.7	6	12	50	4
AKL08-801	8	R1/8	8	37.9	40.9	15	18.2	23.9	5	14	53	5.3
AKL08-802	8	R1/4	11	39.4	40.4	15	18.2	23.9	6	14	56	6
AKL10-801	8	R1/8	8	43.3	46.3	18	18.2	23.9	5	14	58	5.3
AKL10-802		R1/4	11	45.3	46.3				8		58	6
AKL10-803		R3/8	12	45.3	46						65
AKL10-804		R1/2	15	48.3	47.1	22					99
AKL10-1001	10	R1/8	8	44.9	49.4	18	20.7	27.9	5	17	88	5.3
AKL10-1002		R1/4	11	46.9	49.4				8		88	7.5
AKL10-1003		R3/8	12	46.9	49.1						95
AKL10-1004		R1/2	15	49.9	50.2	22					117
AKL10-1201	12	R1/8	8	50.4	56.4	18	23.3	31	5	20	127	5.3
AKL10-1202		R1/4	11	52.4	56.4				8		127	8.1
AKL10-1203		R3/8	12	52.4	56.1						133
AKL10-1204		R1/2	15	55.4	57.2	22					151

※ L寸法は、ねじ締付け後の参考寸法です。

選定サポート情報

型式表示例

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

ねじの呼び 1

トラスココード

RoHS?

最小発注数量

6	1/8	-	10	2個
8	1/8	378-0805	10	2個
8	1/4	378-0813	10	2個
10	1/8	-	10	1個
10	1/4	378-0821	10	1個
10	1/2	-	10	1個
12	1/4	-	10	1個
12	3/8	-	10	1個
12	1/2	-	10	1個
8	1/8	-	10	1個
8	1/4	-	10	1個
8	3/8	-	10	2個
8	1/2	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
1,497円 ( 1,647円 )	在庫品1日目当日出荷可能
1,497円 ( 1,647円 )	在庫品1日目当日出荷可能
1,803円 ( 1,983円 )	在庫品1日目当日出荷可能
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,925円 ( 2,118円 )	8日目
2,069円 ( 2,276円 )	在庫品1日目当日出荷可能
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
1,903円 ( 2,093円 )	8日目
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,607円 ( 1,768円 )	在庫品1日目当日出荷可能
1,497円 ( 1,647円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	8日目

詳細情報

基本情報

基本情報

ワンタッチ継手付エルボタイプの金型温調継手。
【特長】
・金型冷却用のワンタッチ継手。
・プラグ部を取外すと金型に突起が残らない。
・金属部品には黄銅を、シール材にはHNBRを使用。
・熱媒体油、水（清水）、空気を流体として使用可能。
・継手部とネジ部が分離可能。
・ストップ弁内蔵タイプはプラグ脱着時に温水の流出を防止。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
金型冷却用金型温調継手ワンタッチ継手付ストレート
金型冷却用ワンタッチ継手のプラグ、ソケットのセット商品です。継手部（プラグ）とネジ部（ソケット）が分離するため、脱着は継手部を取外すと金型に突起が残りません。
日本ピスコ
インサートリング
チューブの収縮を内側から防止する、SUS304製保護リングです。ワンタッチ継手に接続したチューブに水、熱媒体油等、液体を流す場合は必ずご使用ください。
日本ピスコ
一般配管ストレートソフトナイロンチューブ
屈曲疲労に強く長時間安定して使用可能なソフトナイロンチューブです。耐温水チューブとして金型冷却水の配管に最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
