金型冷却用 金型温調継手 ストップ弁内蔵タイプ ホース用継手付ストレート
- 通常単価(税別)
- 1,755円～1,832円
- 税込単価
- 1,931円～2,015円
金型冷却用のワンタッチ継手。プラグ部を外すと金型に突起が残りません。
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 空気 | 水（清水／条件有※） | 熱媒体油（条件有※） |
|---|---|---|---|
| 最高使用圧力 | 0.9MPa | ||
| 使用真空圧力 | -100kPa | - | |
| 使用温度範囲 | 0～+60℃（凍結なきこと） | 0～+99℃（凍結なきこと） | 0～+120℃（凍結なきこと） |
【警告】
※使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
1. 水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2. 水、熱媒体油使用の際は、インサートリングを必ず使用してください。

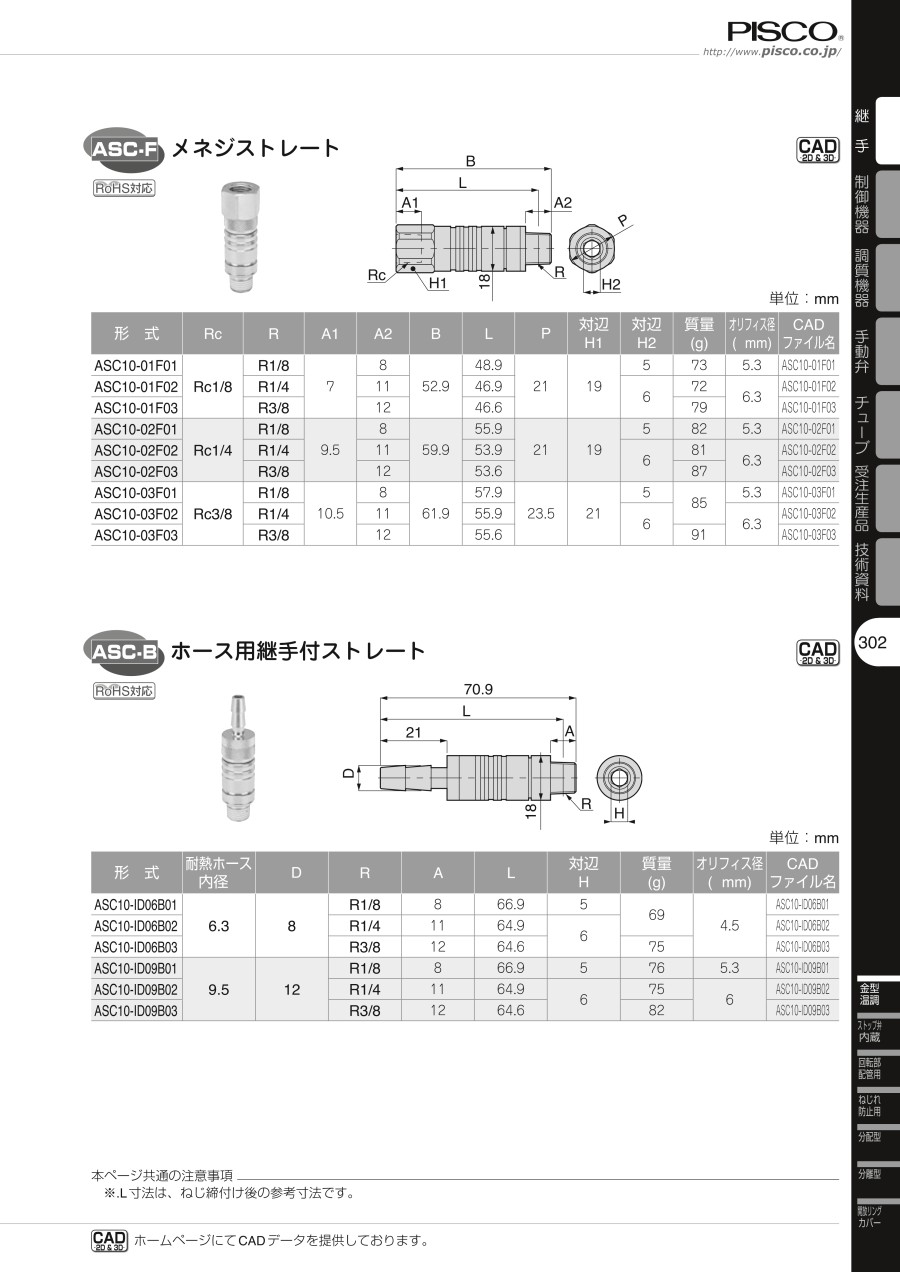

規格表
単位：mm
| 型番 | 耐熱ホース内径 | φD | R | A | L | 対辺 H | 質量 （g） | オリフィス径 | 有効断面積（CV値） （mm2） |
|---|---|---|---|---|---|---|---|---|---|
| ASC10-ID06B01 | 6.3 | 8 | R1/8 | 8 | 67 | 5 | 69 | 4.5 | 13.2（0.83） |
| ASC10-ID06B02 | R1/4 | 11 | 65 | 6 | 68.5 | 13.6（0.87） | |||
| ASC10-ID06B03 | R3/8 | 12 | 64.5 | 75 | |||||
| ASC10-ID09B01 | 9.5 | 12 | R1/8 | 8 | 67 | 5 | 75.5 | 5.3 | 18.2（1.18） |
| ASC10-ID09B02 | R1/4 | 11 | 65 | 6 | 75 | 6 | 21.2（1.34） | ||
| ASC10-ID09B03 | R3/8 | 12 | 64.5 | 81.5 |
※L寸法は、ねじ締付け後の参考寸法です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,755円 ( 1,931円 ) | 8日目 |
1,773円 ( 1,950円 ) | 8日目 |
1,789円 ( 1,968円 ) | 8日目 |
1,799円 ( 1,979円 ) | 8日目 |
1,814円 ( 1,995円 ) | 8日目 |
1,832円 ( 2,015円 ) | 8日目 |
